生成設計中支援遠端力負載
Creo+
使用者介面位置︰

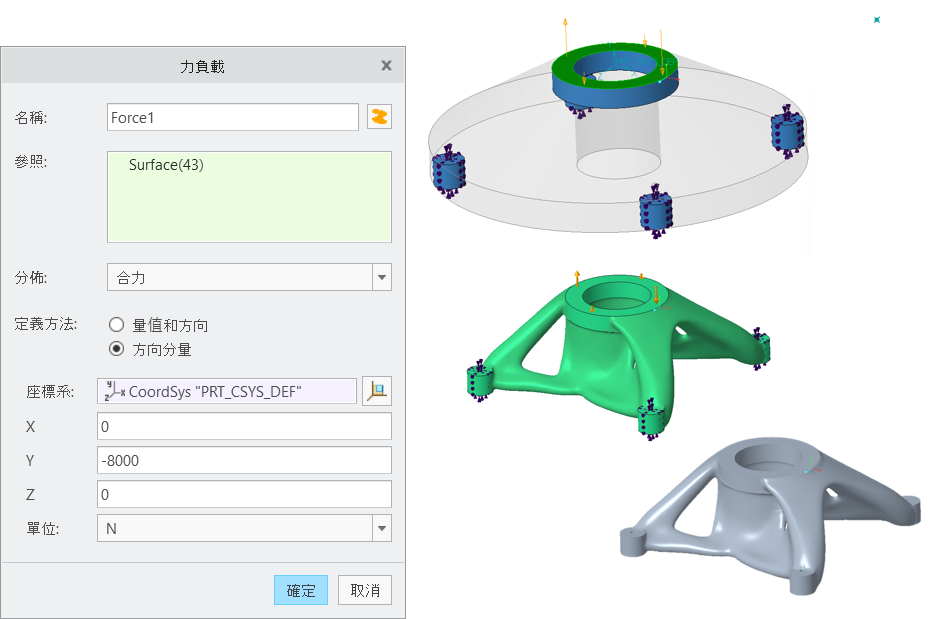

1. 在「生成設計」應用程式中，按一下 > 。「力負載」(Force Load) 對話方塊即會開啟。
2. 在「分佈」(Distribution) 清單中，選取「點上的總負載」(Total load at point)。
視訊
描述
在「生成設計」中，您現在可以定義穿過點的力負載，並將其套用至保留幾何曲面。點上總負載的行為可以是下列其中一種：
• 「可變形」(Deformable) - (預設) 允許連接的主體變形，但不將剛度新增至系統。
• 「剛性」(Rigid) - 不允許連接的主體變形，並將剛度新增至系統。
您也可以為力矩負載定義「可變形」(Deformable) 或「剛性」(Rigid) 行為。在此情況下，不需要遠端點。而是會將所選區域的質心傳送至最佳化求解器。
優點
透過此強化功能，您可以輕鬆地在施加負載的所選參照上套用分力。此強化功能可在不影響負載條件的情況下捕捉設計意圖。
其他資訊
秘訣︰ | 無。 |
限制︰ | 只有結構研究中支援定義穿過點之力負載的強化功能。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
