連接保留主體和曲面
Creo+
使用者介面位置︰
1. 在「生成設計」應用程式中，按一下「新增設計條件」(Add Design Criteria)。「設計條件」(Design Criteria) 對話方塊即會開啟。

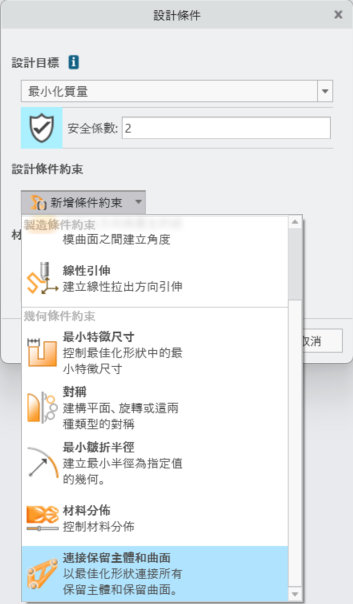

2. 在「設計條件約束」(Design Constraints) 下，按一下「新增條件約束」(Add Constraints)，然後按一下「連接保留主體和曲面」(Connect Preserved Bodies and Surfaces)。
視訊
描述

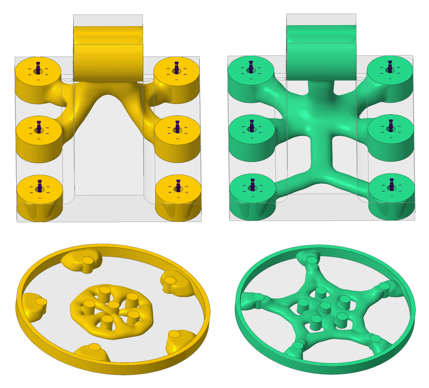

現在，您可以連接「生成設計」中的所有保留主體與曲面。名為「連接保留主體和曲面」(Connect Preserved Bodies and Surfaces) 的新幾何條件約束已新增至「設計條件」(Design Criteria) 對話方塊。此條件約束適用於所有類型的研究。
此條件約束在下列情況下很有用：

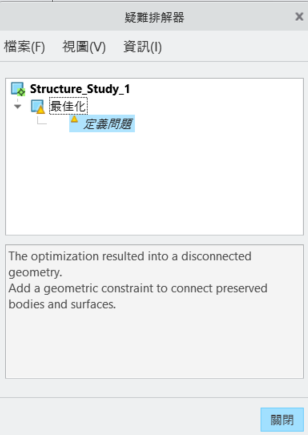

• 如果最佳化幾何因過度限制而未連接。
• 如果保留幾何位於載入路徑之外。
• 如果此使用案例不需要連接所有保留主體與曲面。
在「生成樹」中，「連接保留主體和曲面」(Connect Preserved Bodies and Surfaces) 條件約束會列在「更多資訊」(Additional Information) 節點下。
優點
此強化功能可以更精確地捕捉設計意圖，因此改善了最佳化結果。新條件約束易於套用。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
