GD&T Advisor 強化功能：已提升對細節出圖標準的法規遵循 - 依曲面輪廓公差限制圓錐特徵
Creo+

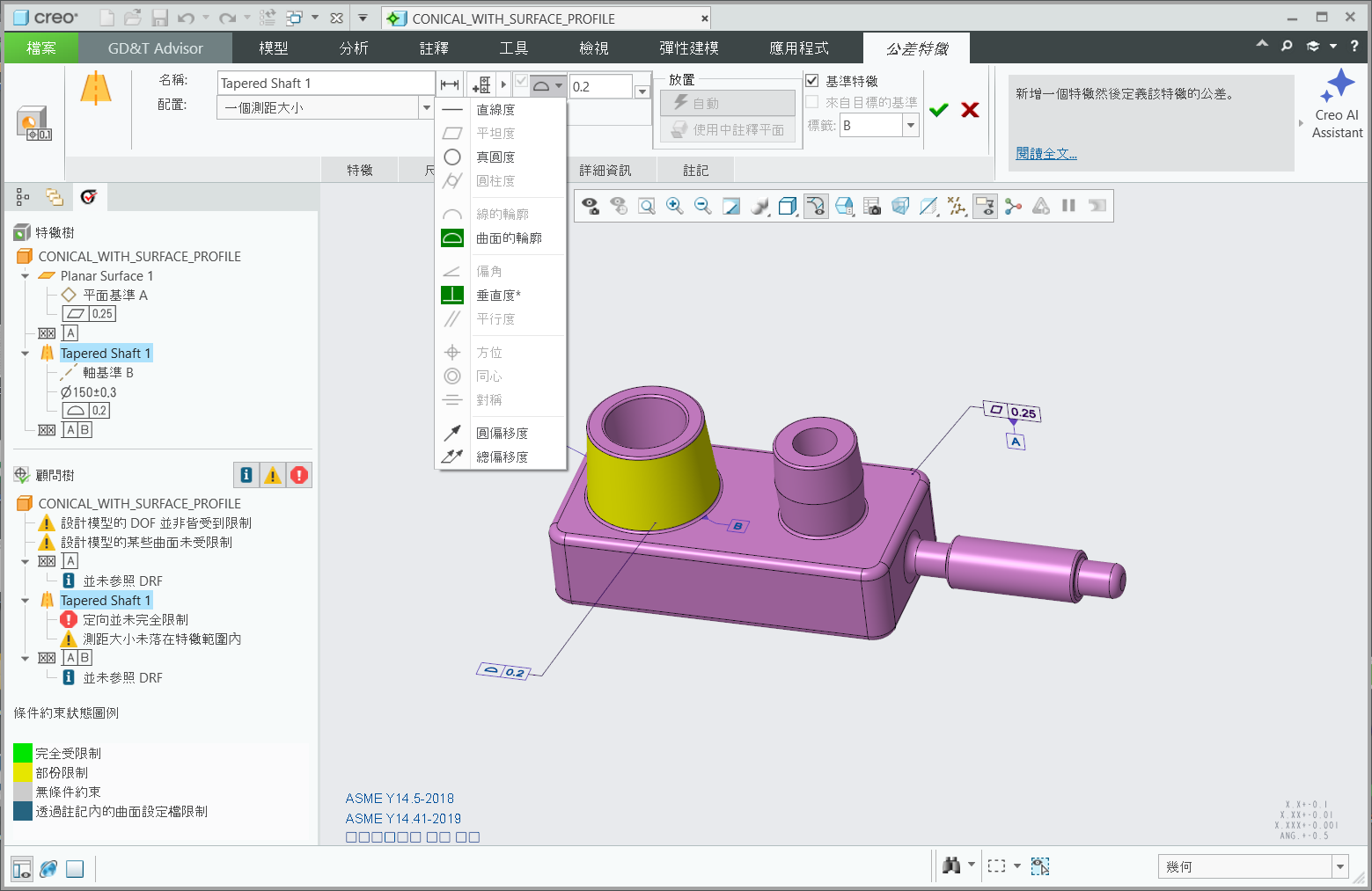

使用者介面位置：定義公差特徵時，
「曲面的輪廓」(Profile of a Surface) 會顯示在幾何特性符號清單中，並可在適用情況下使用。
「曲面的輪廓」(Profile of a Surface) 會顯示在幾何特性符號清單中，並可在適用情況下使用。描述
現在，您可以將 「曲面的輪廓」(Profile of a Surface) 套用至圓錐特徵，並限制其內部角度與成型。只有當圓錐特徵使用「一個測距大小」(One Gage Size) 配置時，此選項才可用。
「曲面的輪廓」(Profile of a Surface) 套用至圓錐特徵，並限制其內部角度與成型。只有當圓錐特徵使用「一個測距大小」(One Gage Size) 配置時，此選項才可用。
此強化功能適用於 ASME 與 ISO 模型。
優點
此強化功能提升了對 ASME 和 ISO 細節出圖標準的法規遵循。
其他資訊
秘訣︰ | 無。 |
限制︰ | 「曲面的輪廓」(Profile of a Surface) 選項僅適用於使用「一個測距大小」(One Gage Size) 配置定義的圓錐特徵。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
