GD&T Advisor 強化功能：已提升對細節出圖標準的法規遵循 - 以總偏移度限制旋轉特徵
Creo+

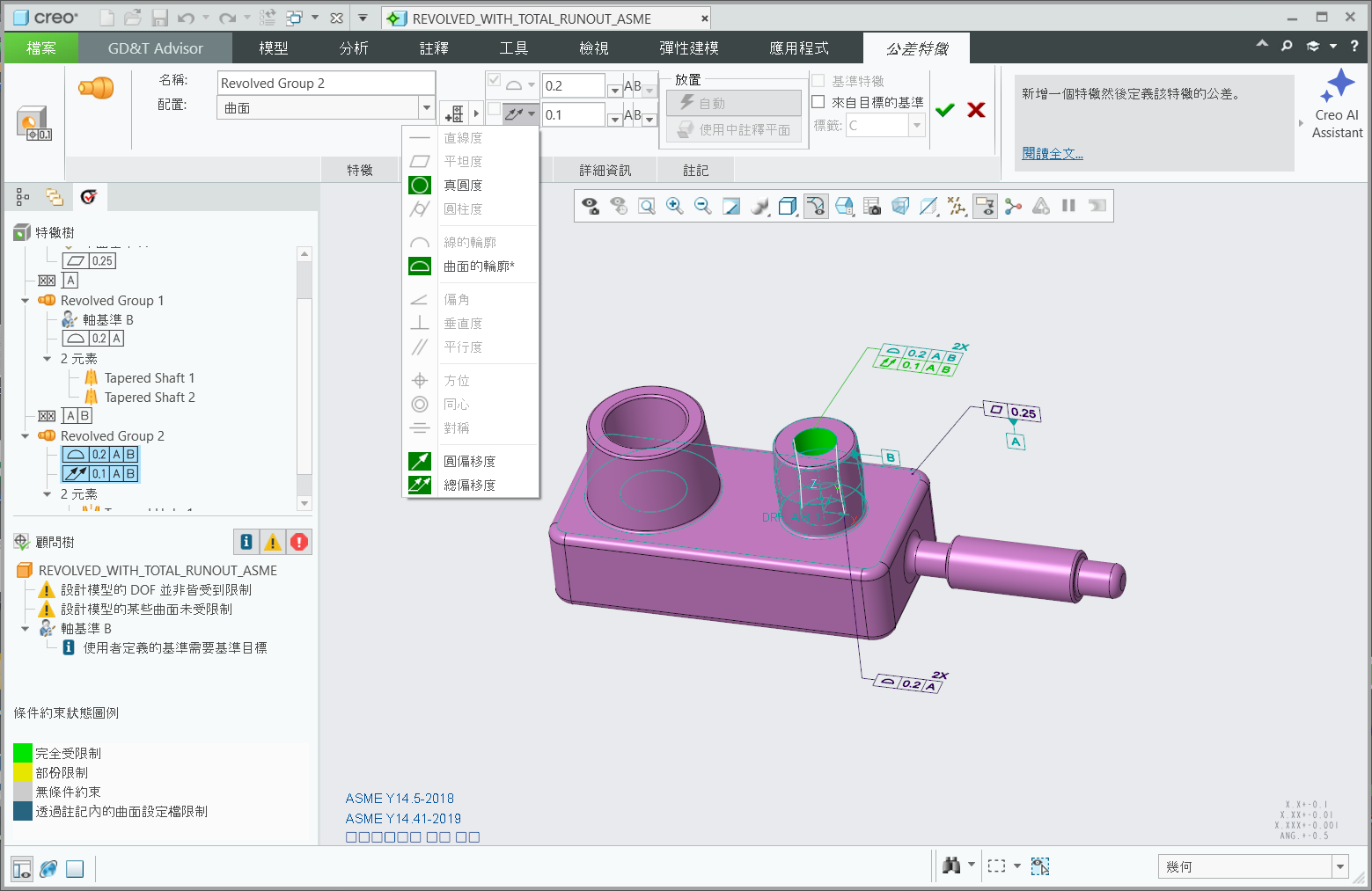

使用者介面位置：定義公差特徵時，
「總偏移度」(Total Runout) 會顯示在幾何特性符號清單中，並可在適用情況下使用。
「總偏移度」(Total Runout) 會顯示在幾何特性符號清單中，並可在適用情況下使用。描述
現在，當旋轉特徵的中心與所需軸或基準參照框架 (DRF) 同軸時，您可以將 「總偏移度」(Total Runout) 套用至任何旋轉特徵。
「總偏移度」(Total Runout) 套用至任何旋轉特徵。
優點
此強化功能提升了對「美國機械工程師協會」(ASME) 標準的法規遵循。
其他資訊
秘訣︰ | 無。 |
限制︰ | 此強化功能僅適用於 ASME 模型。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
