基本 3D PDF 匯出
Creo+
使用者介面位置：按一下 > > > 。
視訊
描述

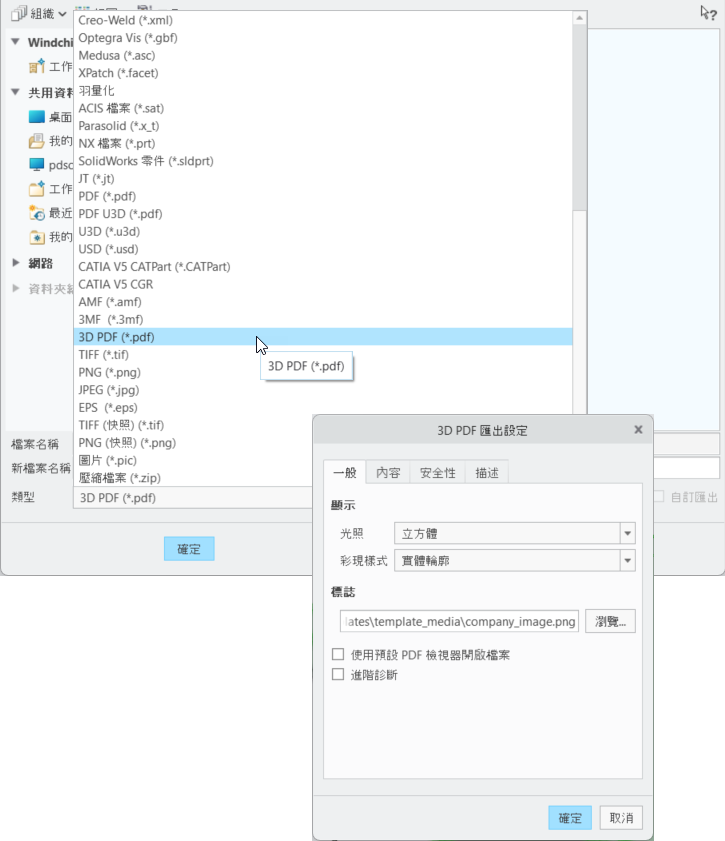

Creo+ 現在包括 3D PDF 匯出功能的強化功能。在此發行版本中，您還有一個匯出選項：3D PDF (pdf)。
匯出的 3D PDF 包括您的模型、組合狀態與組件層級 PMI。匯出時，系統會自動將您的模型與零件或組件 3D PDF 範本相關聯。這些範本包括：

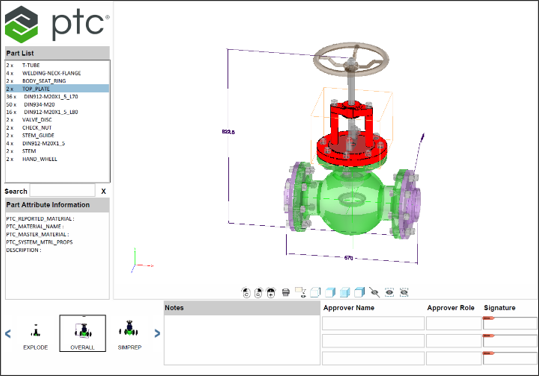

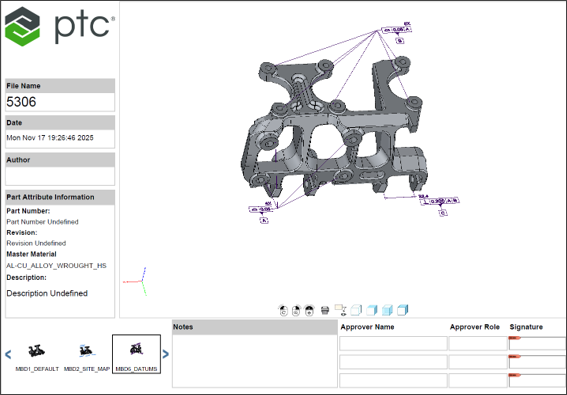

• 3D 視圖視窗，您可以在其中旋轉、平移、縮放，並透過 PDF 文件探索模型。這包括與該組合狀態相關聯的 PMI。您也可以從數種「視圖樣式」(View Styles) 中選取：「圖解」(Illustrated)、「實體」(Solid)、「透明」(Transparent) 與「帶邊的實體」(Solid with Edges)。
• 3D 視圖視窗中具有交互反白功能的視圖零件清單。
• 視圖縮圖以快速循環並選取 3D PDF 消費者要查詢的組合狀態。
• 模型資訊，例如編寫者名稱、檔案名稱和日期。
• 動態編輯核准者或審核者名稱與簽名區域。這些項目可由 3D PDF 動態區域的消費者編輯與儲存。註記也可以由 3D PDF 的下游消費者編輯與儲存。
• 包括貴公司標誌的自訂選項。
將零件匯出為 3D PDF
將組件匯出為 3D PDF
優點
此強化功能可讓您與可能只有 PDF 檢視器來查看 MBD 資料的下游客戶共用 3D 資訊。
其他資訊
秘訣︰ | 無。 |
限制︰ | 有一些功能領域目前尚不受 3D PDF 的支援。其中包括： • 平放在螢幕註記 • 註釋平面上的表格 • 孔註記 • 組件中的零件層級註釋 • 內嵌與不可分隔元件 • 彈性建模特徵 • 材質化外觀 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
