Creo Ansys Simulation 中的瞬態結構研究
Creo+
使用者介面位置：針對使用中結構研究，請選取 > > 。
視訊
描述
現在，您可以在 Creo Ansys Simulation 中執行瞬態結構分析，以研究在應用時變負載時，結構的動態回應。您可以使用表格函數將瞬態結構的負載定義為時間函數，並研究此負載對於模型中所產生位移、變形、應力及應變的影響。條件約束也可以定義為時間函數。
還有下列模擬設定選項可供使用：
• 初始速度
• 阻尼
• 步驟持續時間
• 以時間為基礎的子步驟

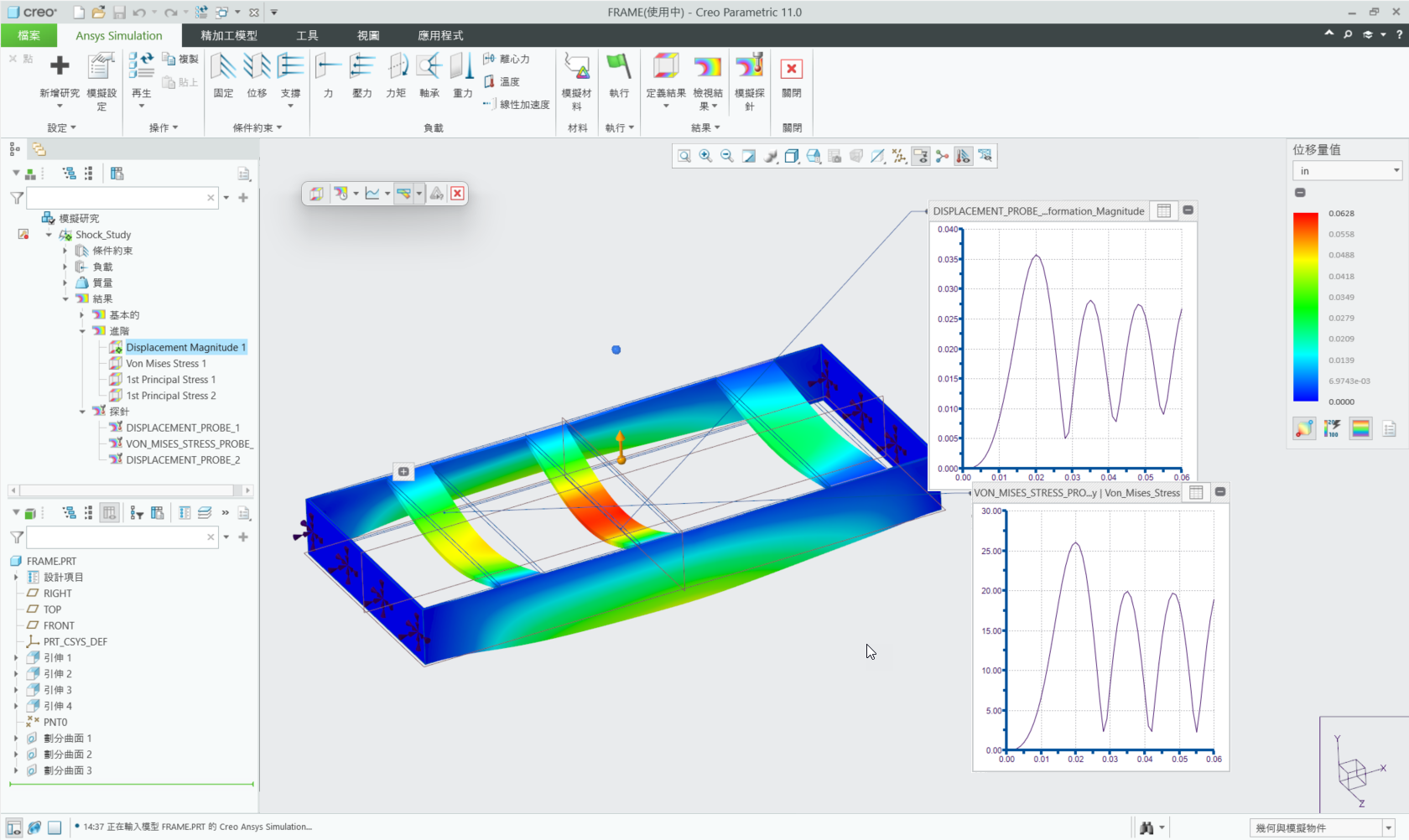

您可以檢視所有輪廓繪圖與探針在一段時間內的結果圖形。
優點
此強化功能具有下列優點：
• 確定在時間歷程負載下的動態回應
• 您可以使用瞬態結構研究來預測模型的結構完整性、自然頻率以及振動模式。
• 您可以定義及執行多步驟的時間相依結構模擬。
其他資訊
秘訣︰ | 無。 |
限制︰ | • 定義時變負載函數時，只能使用表格函數。以方程式或符號為基礎的 (運算式) 函數無法使用。因應措施是，您可以在 Excel 中使用方程式建立表格，然後將日期作為表格函數匯入。 • 瞬態結構研究的基本結果會顯示最後時間值的數量值 (靜態)。 • 無法針對瞬態結構分析使用結果動畫，因為變形結果不可用。 此功能將在更新版本中提供。 • 瞬態結構研究會消耗大量的計算資源，因此需要較長的執行時間。根據時間顯示結果圖形也需要較長的時間。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
