Creo Simulation Live 中的共軛熱轉移研究
Creo+
使用者介面位置：針對流體模擬研究，請從「即時模擬」(Live Simulation) 標籤中「研究」(Study) 群組的溢位選單中選取「共軛熱轉移」(Conjugate Heat Transfer) 核取方塊。 > >
視訊
描述

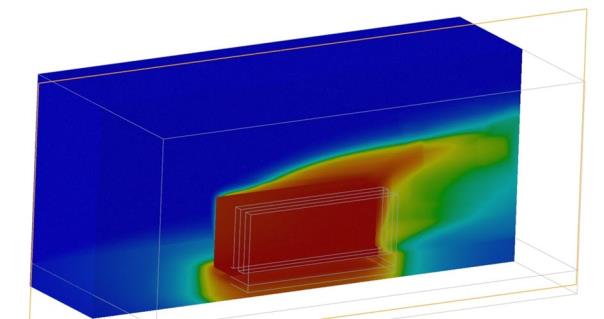

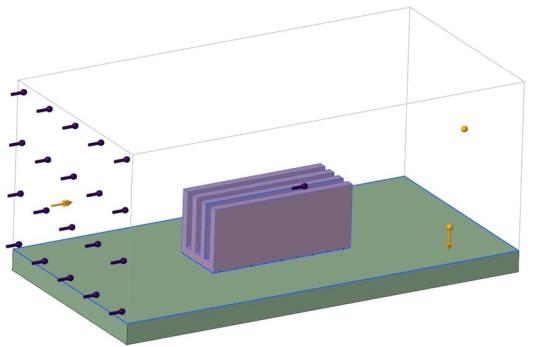

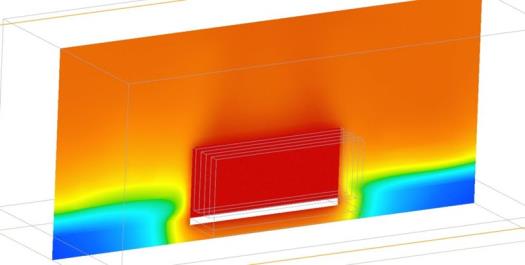

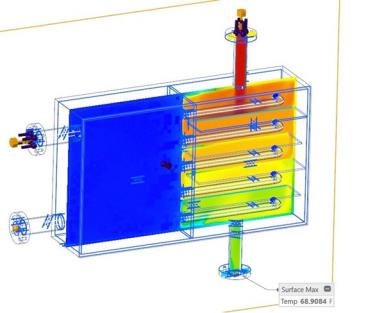

利用此強化功能，您可以針對內部與外部研究模擬實體與流體之間的熱轉移。可使用熱會流失到周圍流體主體的強制流動或自然對流情況模擬共軛熱轉移。一個研究可以有多種流體類型。多個流體域必須以實體壁分隔。
  |
  |
已實行改善的接觸控制，如下所示：
• 自動接觸偵測包括實體-流體連接對。

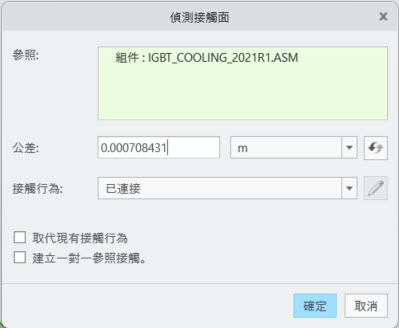

• 針對實體與流體之間的接觸偵測，提供了一個新的 'FSI' (流體-實體介面) 公差選項。
優點
• 解決複雜研究的速度非常快
• 可精確預測實體與流體流動組合的熱轉移
• 可利用 CHT 結果最佳化設計
其他資訊
秘訣︰ | 無。 |
限制︰ | 外部流體域只能是實體域。您無法使用 Creo 中以面組為基礎的外殼體積塊特徵來為共軛熱轉移研究建立外部流體域。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
