平坦模式匯出強化功能
Creo+
使用者介面位置：在「複合材料」環境中，按一下 >
「匯出平坦模式」(Export Flat Pattern)。
「匯出平坦模式」(Export Flat Pattern)。描述

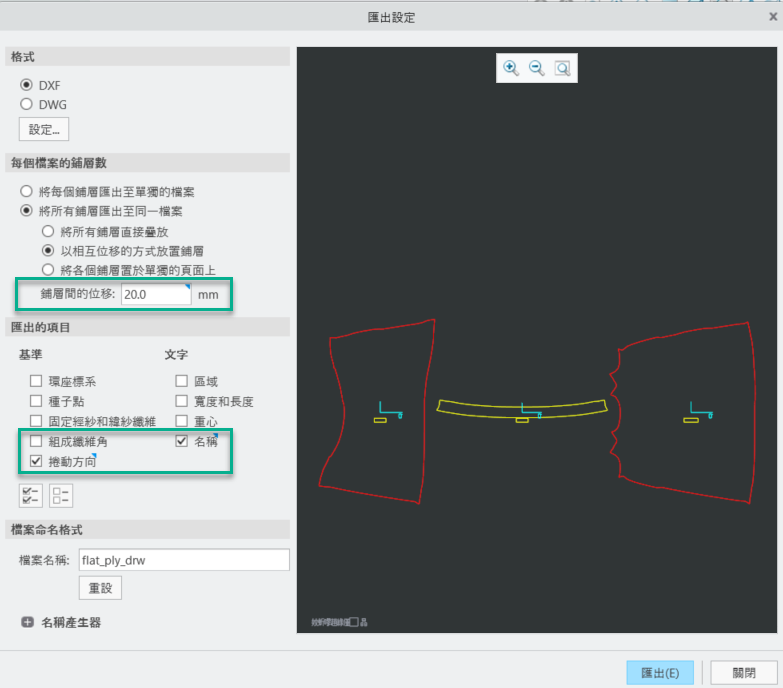

匯出積層板物件的平坦模式時，「匯出設定」(Export Setup) 對話方塊現已強化，具有更多選項，可讓您更好地控制匯出的項目。
• 現在，當您將多個積層板物件匯出至相同檔案時，可指定積層板物件之間的距離。
• 現在，新標記「名稱」(Name) 與「捲動方向」(Roll direction) 可讓您在平坦模式中包括積層板物件的名稱與捲動方向。積層板物件的名稱會顯示在平坦模式中的種子點下方。
在匯出的檔案中：
• 用於懸垂積層板物件的所選鋪層厚度類型 (固化或未固化) 在 DXF 資訊欄位中提供。
• 其他 DXF 圖層會在匯出的檔案中建立，以單獨控制所匯出積層板物件之幾何與文字的可見度。
優點
這些強化功能可讓您更好地控制匯出的資訊，並提高生產力。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 新組態選項： • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
