芯層樣本
Creo+
使用者介面位置：在「複合材料設計」環境中，按一下
「芯層樣品」(Core Sample)。
「芯層樣品」(Core Sample)。視訊
描述

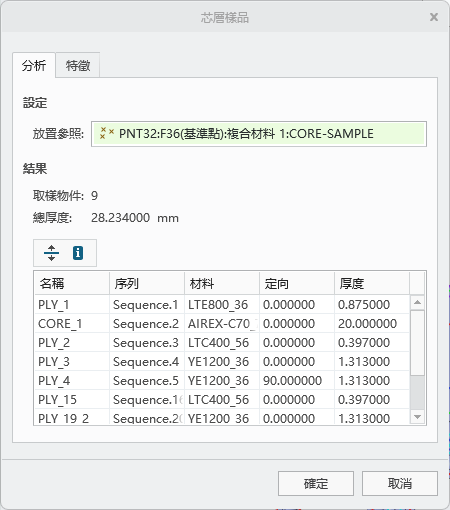

現在，您可以使用 「芯層樣品」(Core Sample) 指令分析積層板，並取得所選基準點位置局部積層板物件的清單。

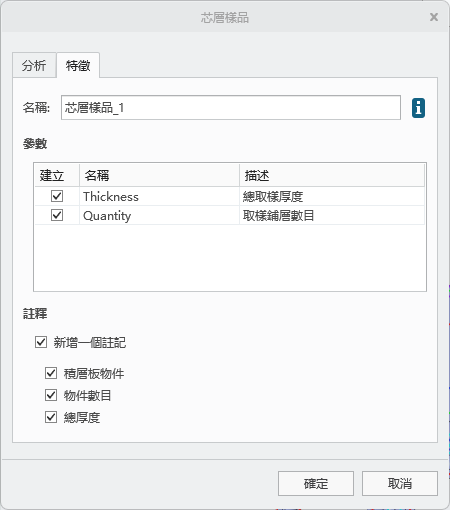

「芯層樣品」(Core Sample) 指令分析積層板，並取得所選基準點位置局部積層板物件的清單。建立芯層樣本特徵時，除了局部積層板物件清單之外，還會提供兩個參數來報告總取樣厚度與取樣的積層板物件數。
您也可以建立具有芯層樣本特徵的註記，以在圖形視窗與鋪層簿工程圖中顯示局部積層板物件的清單。
您可以使用 Thickness 參數執行使用者定義分析 (UDA)，並在疊層曲面上顯示積層板厚度的彩色繪圖。
優點
此強化功能可讓您更深入地瞭解複合材料設計，而且增加了鋪層簿工程圖的清晰度。
其他資訊
秘訣︰ | 無。 |
限制︰ | 只能選取在「複合材料設計」環境中建立的基準點。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
