Creo Ansys Simulation 中的隨機變動分析
Creo+
使用者介面位置：欲啟用隨機變動分析，請先建立模態研究。針對所選模態研究從「設定」(Setup) 群組溢位中選取「隨機變動」(Random Vibration) 核取方塊。
欲針對隨機變動研究啟用 PSD 負載，請先在模型中定義至少一個固定條件約束。PSD 負載會在「負載」(Loads) 群組中啟用，如下所示。
隨機變動研究的 PSD 負載
視訊
描述
Creo Ansys Simulation 現在支援模態研究中的隨機變動分析。它包括用於阻尼及在求解器設定內排除不重要的模式之選項。負載定義為頻率函數。結果與模擬探針提供隨機變動特定結果。結果使用表示發生可能性的縮放係數 (標準差等級) 顯示。隨機變動研究支援折線圖類型的探針。

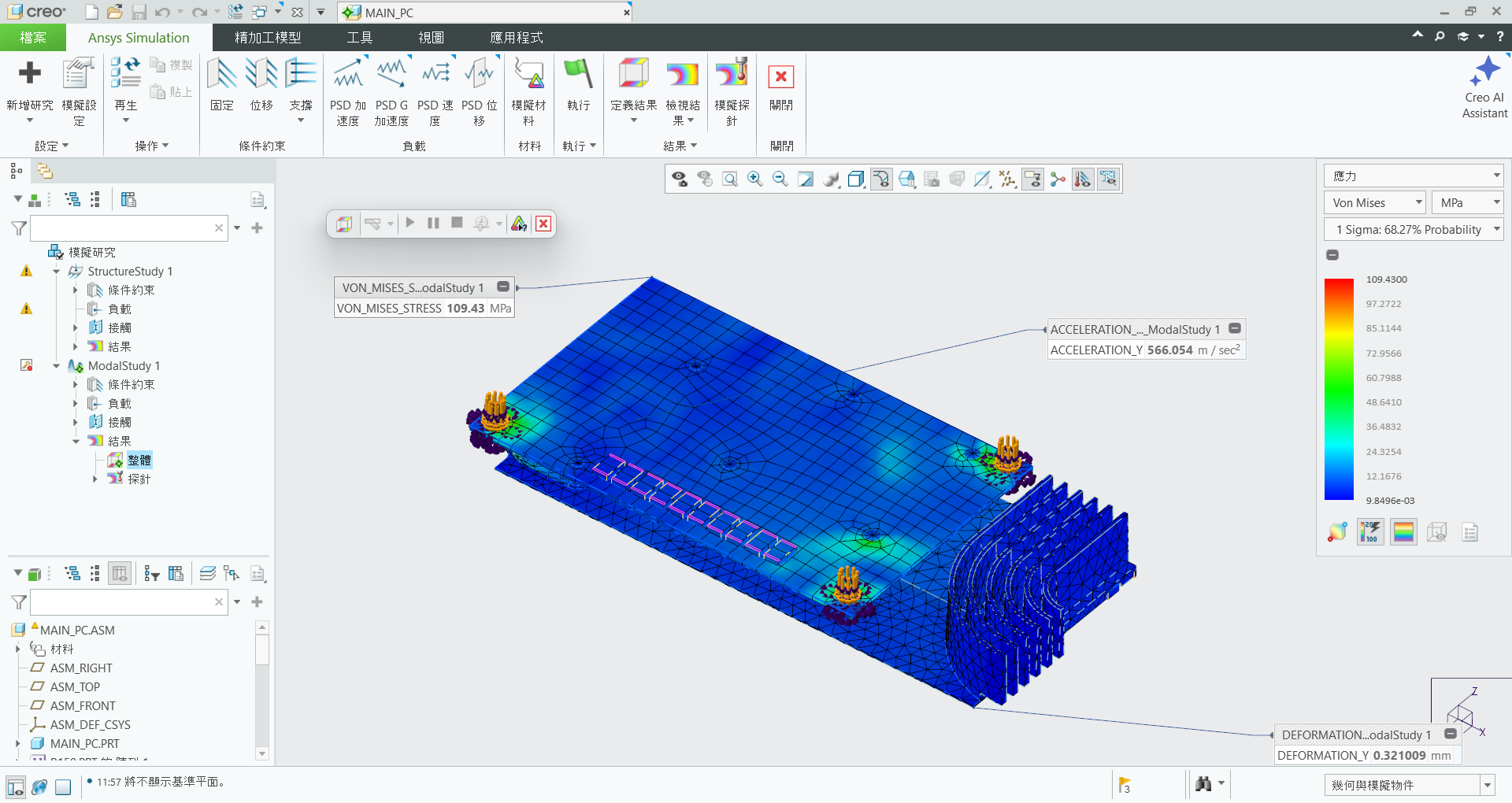

下圖顯示隨機變動研究的結果：
優點
此強化功能提供下列優點：
• 及早識別設計弱點來縮短開發時間
• 使用 PSD 輸入啟用真實動態行為
• 模擬不可預測的變動
其他資訊
秘訣︰ | 無。 |
限制︰ | • PSD 負載僅適用於固定條件約束 • 不支援自由邊界模型 • 負載只能是以頻率為基礎的表格函數 • 沒有可用的動畫或向量繪圖 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
