晶格連接特徵
Creo+

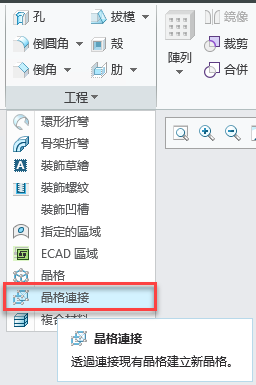

使用者介面位置：按一下 > >
「晶格連接」(Lattice Connect)。
「晶格連接」(Lattice Connect)。
視訊
描述
11 新增了用來連接二或多個單獨晶格的新晶格指令。結果是連續晶格結構

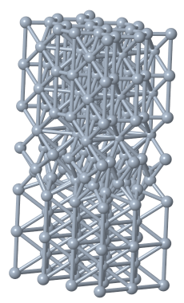

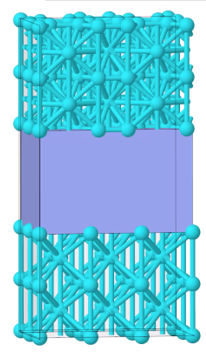

之前  | 之後  |
請考量參照晶格的下列事項：
• 輸入晶格應為簡化樑晶格。
• 輸入晶格可以是相同或不同的格子類型、不同的格子大小或不同的格子定向。
• 在此第一個實行中，支援大多數一般樑晶格與隨機沃羅諾伊圖。下一個發行版本將會新增對更多晶格類型與使用案例的延伸支援。
優點
• 建立複雜晶格的彈性更大
• 建立連續晶格結構的工作流程簡單直接
• 在我們熟悉的相同晶格使用者介面內受到支援
其他資訊
秘訣︰ | 無。 |
限制︰ | • 輸入應為具有簡化表示的晶格 • 用於沃羅諾伊圖 - 內部體積塊晶格類型 以下晶格類型無法連接： • 邊界曲面上具有樑的隨機晶格 • 具有德洛涅三角剖分的隨機晶格 • 具有任何密度變體的隨機晶格 • 增大晶格 • 具有完整幾何表示的晶格 • 具有準徑向或人字形格子傳播類型的晶格 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
