晶格匯出
Creo+
使用者介面位置：按一下 >
「另存新檔」(Save As) > > 或 > > > (針對以樑為基礎的晶格) 或「與殼合併和混成」(Merge and Blend with Shell) (針對以方程式為基礎的晶格)。
「另存新檔」(Save As) > > 或 > > > (針對以樑為基礎的晶格) 或「與殼合併和混成」(Merge and Blend with Shell) (針對以方程式為基礎的晶格)。視訊
描述
晶格匯出選項可在「零件」模式下使用。您現在可以從 Creo「零件」模式匯出鑲嵌 3D 模型。在之前的發行版本中，唯一選項只能在「紙匣組件」中使用
• 現在，您可以在「零件」模式下匯出晶格特徵，就像在「紙匣組件」中一樣。
• 對於多個發行版本，Creo 積層製造使用者可以使用兩個選項匯出晶格：
◦ 將以方程式為基礎的晶格與殼混成，並新增一個混成選項來平滑處理以方程式為基礎的格子與殼之間的轉接。
◦ 在接觸殼的簡化樑與殼本身之間新增穿透值。您也可以選擇在此類穿透樑的頂端新增半球。
現在，這些選項皆可在「零件」模式下使用。
• 殼與晶格作為不同的物件
• 殼與晶格作為一個物件
用來平滑處理轉角的混成選項

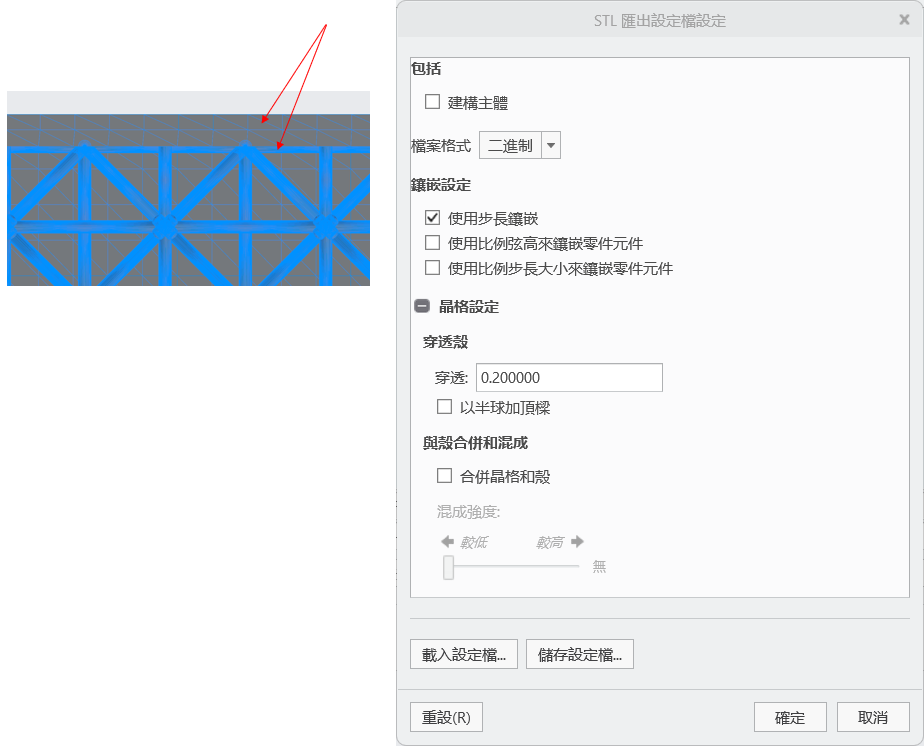

• 在接觸殼的樑與殼本身之間新增穿透值。
0.2 穿透且不加頂樑

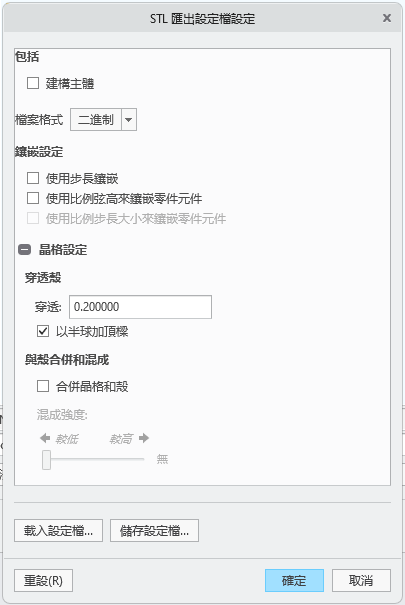

• 在此類穿透樑的頂端新增半球的選項

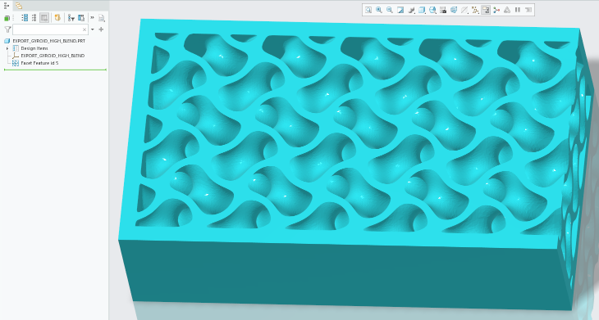

• 透過以下兩個選項從 Creo 重新匯入的 STL 匯出：將晶格與殼合併，以及啟用來平滑處理轉角的混成選項
優點
• 匯出選項可供建立晶格特徵的 Creo 使用者使用
• 將具有晶格的 3D 模型傳送至 3D 印表機應用程式更具彈性
• 適用於 3MF 與 STL
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
