含逸流封閉的外部流動練習 2 - 準備網格
建立外部邊界外框，並在卡車周圍設置精加工網格區域，以求解外部流動。
1. 在 Flow Analysis 樹中選取「域」(Domains)。
2. 在「內容」(Properties) 面板中
Creo Flow Analysis 樹下的「網格」(Mesh) 標籤中，針對「網格位置」(Mesh Location) 選取「外部體積塊」(Exterior Volumes)。
Creo Flow Analysis 樹下的「網格」(Mesh) 標籤中，針對「網格位置」(Mesh Location) 選取「外部體積塊」(Exterior Volumes)。3. 針對「邊界外框邊距」(Bounding Box Margins) 下拉清單選取「非統一」(Nonuniform)，並輸入如下的值：
◦ 「側大小最小值」(Minimum Side Sizes) - 0.3, 0, 1.5
◦ 「側大小最大值」(Maximum Side Sizes) - 2.0, 1.2, 1.5
4. 針對「格子大小最小值」(Minimum Cell Size) 輸入 0.0005。
5. 針對「精加工區域選項」(Refine Zone Options) 選取「方塊區域細分」(Box Zone Refinement)，並指定下列參數：
◦ 「格子尺寸」(Cell Size) - 0.005
◦ 「第一個轉角」(First Corner) - -9.0, -1.0, -1.5
◦ 「對角轉角」(Diagonal Corner) - 11.0, 4.0, 1.5
6. 針對「設定選項」(Setup Options) 選取「延伸模式」(Extended Mode)，然後針對「子特徵選項」(Sub-feature Options) 選取「與補綴組合」(Combined with Patches)。
7. 按一下
「產生網格」(Generate Mesh) 以在卡車周圍建立網格。
「產生網格」(Generate Mesh) 以在卡車周圍建立網格。8. 在「後處理」(Post-processing) 群組中，按一下
「截面視圖」(Section View)。
「截面視圖」(Section View)。9. Section 01 內容即會顯示。針對所列選項選取以下值：
◦ 「類型」(Type) -「平面 Z」(Plane Z)
◦ 「任意平面」(Arbitrary Plane) - 0

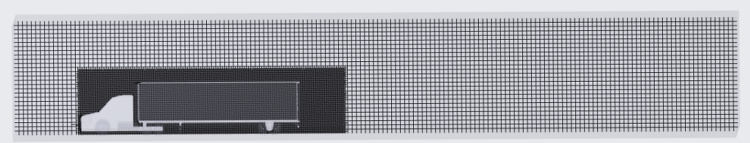

10. 在「內容」(Properties) 面板的「檢視」(View) 標籤中，針對「格點」(Grid) 選取「是」(Yes)。截面的網格隨即顯示，如下圖所示。由於幾何中的孔，拖車內部的網格正在逸流。
卡車周圍的外部體積塊網格
