外部流動與逸流封閉：卡車概觀

本教學專區說明對卡車進行外部氣流模擬並對結果進行後處理的步驟。卡車上的孔會導致流體體積塊逸流至拖車內部。本教學專區也說明使用逸流封閉 (SEALS) 工具識別並封閉逸流的過程。卡車置於風洞中。空氣以 20 m/s 的速度從風洞進入，並以 0 Pa 的壓力退出。您可以在下圖中看到大貨車的幾何與條件：

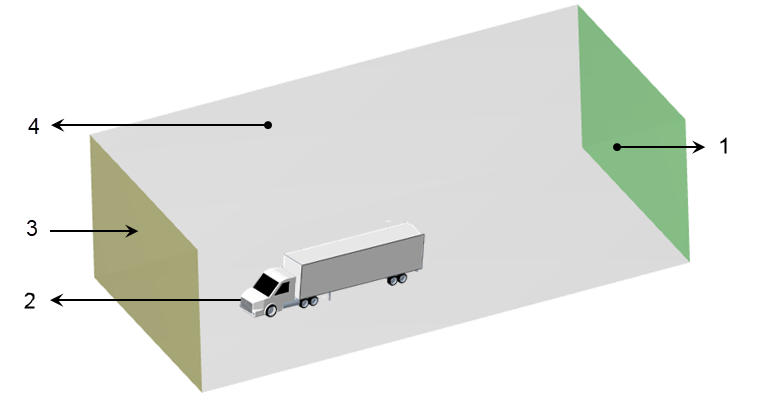

風洞中的卡車

1. 出口

2. 大貨車車身

3. 入口

4. 風洞

在 Flow Analysis 模擬中的練習如下：

1. 含逸流封閉的外部流動練習 1 - 新增模擬域

2. 含逸流封閉的外部流動練習 2 - 準備網格

3. 含逸流封閉的外部流動練習 3 - 識別及封閉逸流

4. 含逸流封閉的外部流動練習 4 - 指派邊界條件

5. 含逸流封閉的外部流動練習 5 - 執行模擬

6. 含逸流封閉的外部流動練習 6 - 分析結果
