範例：建立與互動區域之間的接觸
在下列範例中，您將在車床的床身與尾架端之間建立接觸。
工作流：
1. 定義接觸。
2. 指定互動區域。
定義接觸

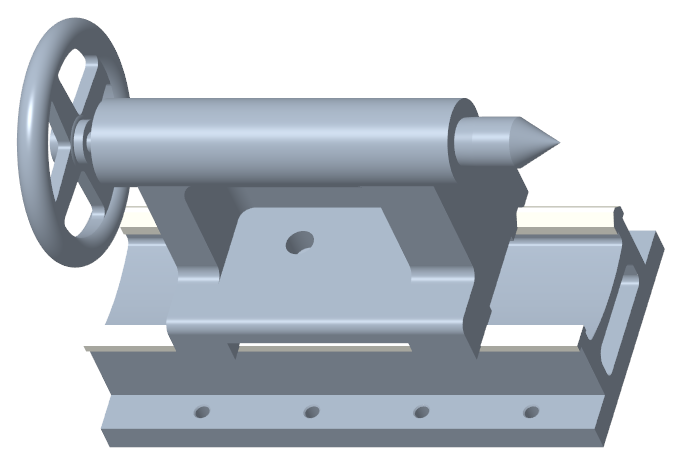

1. 開啟零件。
2. 按一下 > 。「生成設計」應用程式即會開啟。

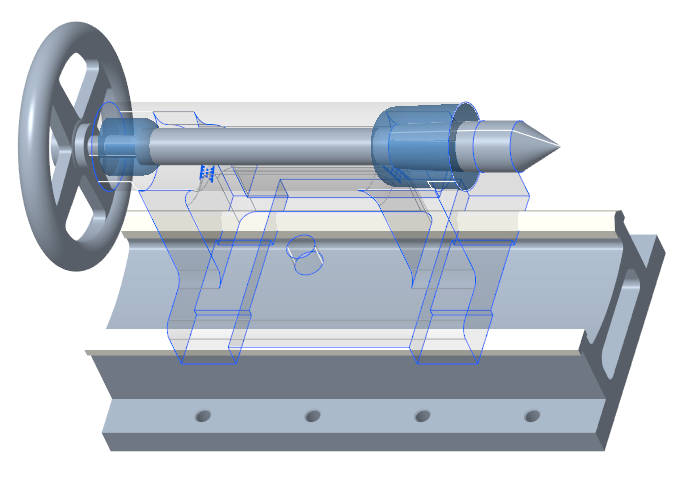

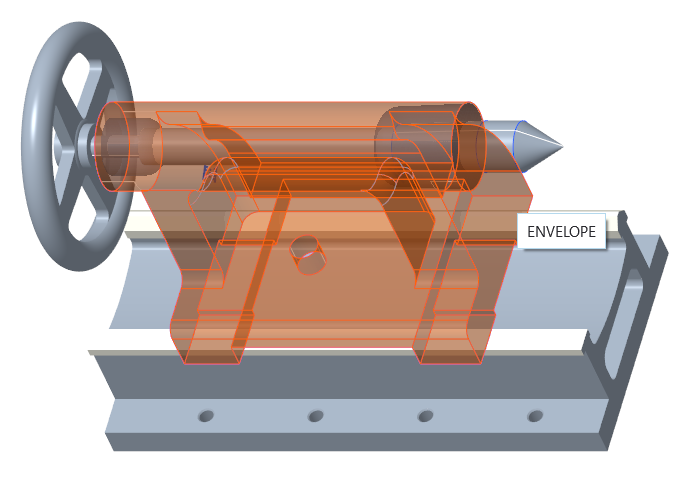

3. 按一下「起始幾何」(Starting Geometry)，然後在圖形視窗中選取車床的尾架端。
起始幾何會以半透明藍色顯示。
4. 按一下「接觸」(Contact)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。
5. 選取起始幾何作為第一參照。
6. 指定 10 mm 作為位移值。

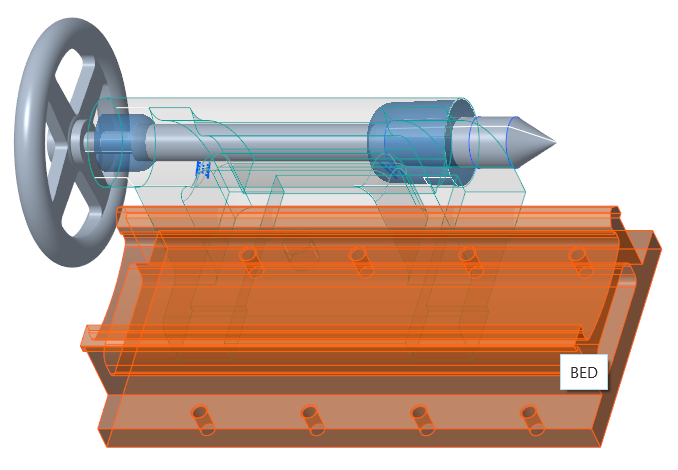

7. 在圖形視窗中選取車床的床身作為第二參照。

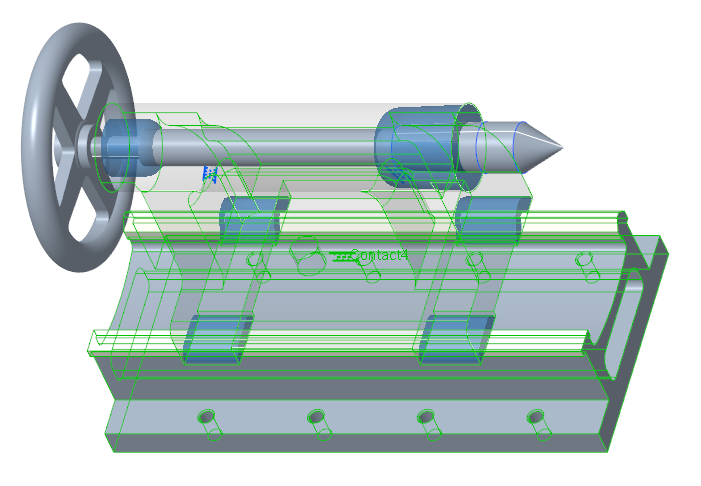

會在車床滑道周圍的四個位置建立滾動球位移。

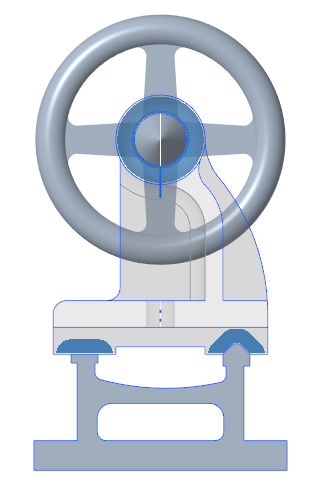

8. 按一下 > 。接觸會顯示在車床滑道的平坦曲面與 V 形曲面周圍。
9. 按一下 > 。
指定互動區域
1. 在「互動區域」(Interaction region) 方塊內按一下。

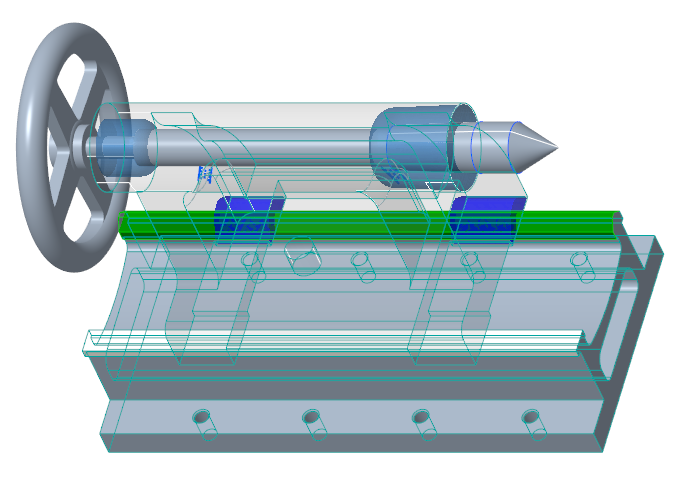

2. 在圖形視窗中選取車床滑道的 V 形曲面。
3. 按一下「確定」(OK)。只會在互動區域周圍建立接觸。

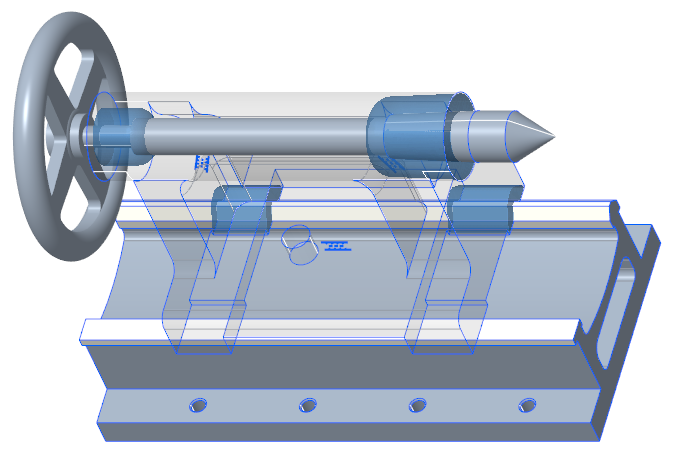

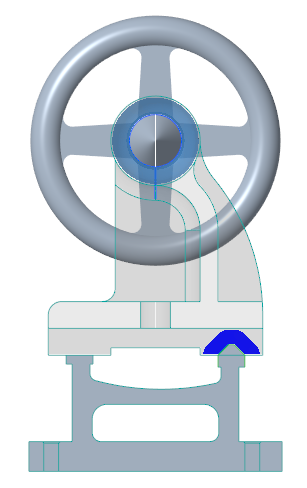

4. 按一下 > 。接觸會顯示在車床滑道的 V 形曲面周圍。
