支持创成式设计中的最小特征尺寸

支持创成式设计中的最小特征尺寸

Creo+

用户界面位置：

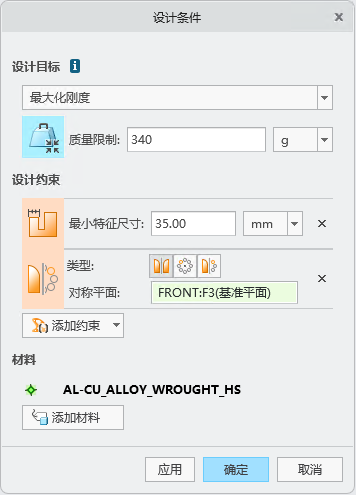

1. 在创成式设计应用程序中，单击“添加设计条件”(Add Design Criteria)。“设计条件”(Design Criteria) 对话框打开。

2. 在“设计约束”(Design Constraints) 下，单击“添加约束”(Add Constraints)。

3. 在“几何约束”(Geometric Constraints) 下，从列表中选择“最小特征尺寸”(Minimum Feature Size)。

视频

说明

在创成式设计中，您现在可以定义用于控制优化厚度的生成几何所需的最小特征尺寸。

新增的“最小特征尺寸”(Minimum Feature Size) 几何约束允许您以所选单位为每个设计标准设置最小特征尺寸。最小特征尺寸的首选值为元素尺寸的 3 倍，没有上限。

最小特征尺寸在创成设计树中设计条件节点“附加信息”(Additional Information) 下列出。

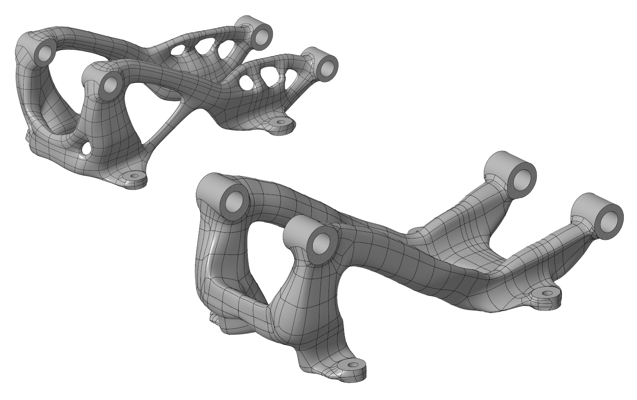

以前，无法控制优化的形状的最小厚度。这会导致在生成的模型中创建非常薄的特征，这些特征可能难以制造，也可能催生薄弱区域。

优点

此增强功能可定义用于优化的最小特征大小，以捕获设计意图。它可控制生成的几何的厚度，并避免优化时出现薄壁结构。
