GD&T Advisor 增强功能：使用目的曲面集合定义相同尺寸的圆柱的阵列特征
Creo+
用户界面位置：N/A
视频
说明
以前，在 GD&T Advisor 中定义列特征的功能仅适用于在单个 Creo 阵列中创建的圆柱特征。由于受到此限制，很难将基于阵列的注释应用于独立建模的相同尺寸的圆柱。
现在，GD&T Advisor 支持使用目的曲面集合定义阵列特征。如果设计中包含不属于单一 Creo 阵列的相同尺寸的圆柱特征，则可以使用目的参考 (例如基准参考特征) 收集其曲面，并在 GD&T Advisor 中将其作为阵列特征进行集中评估。
此增强功能简化了注释创建工作流，同时可更灵活地处理并非最初阵列化的重复几何。

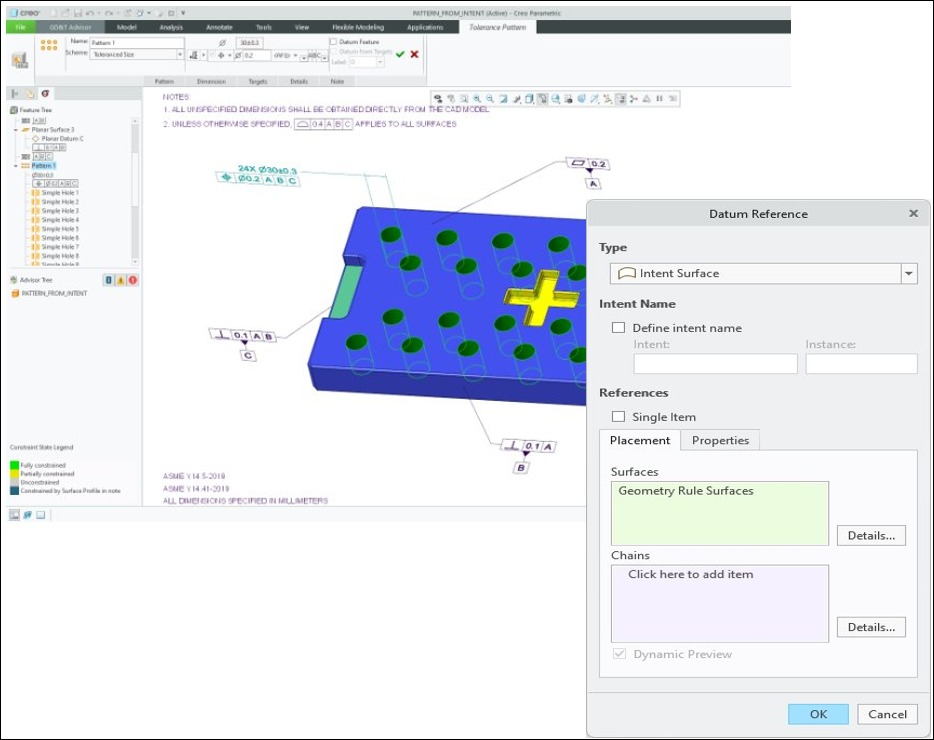

下图将展示 GD&T Advisor 如何使用相同尺寸的圆柱几何的目的曲面集合来启用阵列特征定义。
优点
现在，即使未使用单个 Creo 阵列创建特征，也可以为相同尺寸的圆柱几何定义 GD&T Advisor 阵列特征。此增强功能支持更广泛的建模场景，包括：
• 多个阵列特征
• 导入的几何
• 用户定义的特征 (UDF)
• 阵列识别
附加信息
提示： | 无。 |
限制： | 目的曲面对象内收集的所有圆柱的尺寸必须相同，才能成为 GD&T Advisor 中的阵列特征。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
