简化了数据共享特征的注释传播用户界面
Creo+

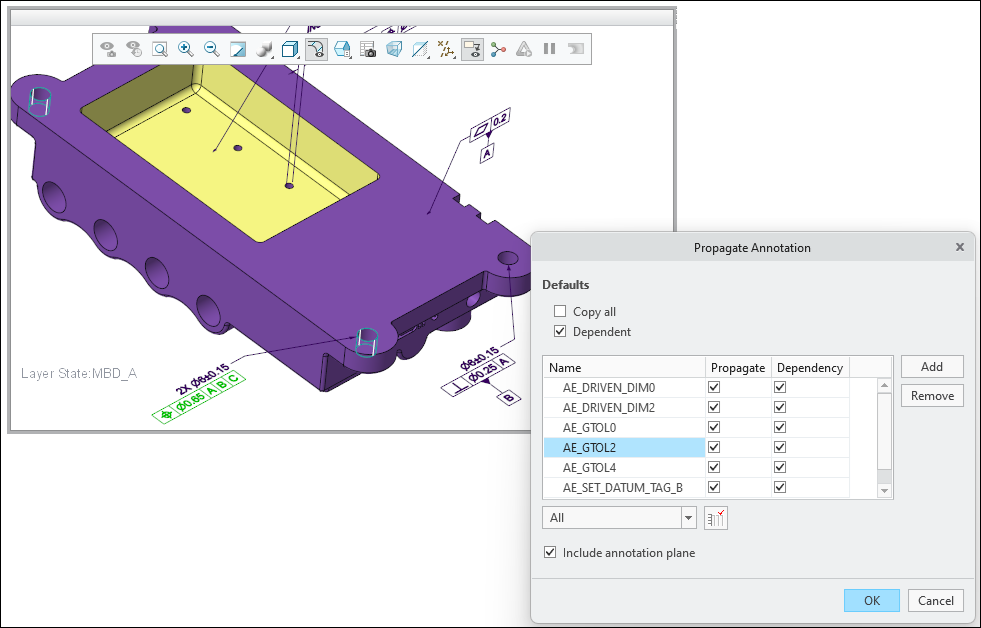

用户界面位置：“传播注释”(Propagate Annotation) 用户界面可用于数据共享功能，例如“合并”(Merge)、“复制几何”(Copy Geometry)、“收缩包络”(Shrinkwrap)。
视频
说明
注释传播得到增强，可以为具有父子关系的组注释成员提供更好的支持。以前，仅列出父注释 (如堆叠引线)，这给所有相关注释的传播与依赖项管理带来了困难。借助此增强功能，现可单独列出成员注释，从而允许在使用数据共享特征时单独控制成员注释的传播和依赖项状态。
此增强功能适用于任何父项-子项注释分组，包括：
• 堆叠的注释
• 与其他注释相关的符号或表面粗糙度注释
• 与父项基准要素符号关联的基准目标注释元素
其他一些改进包括：
• 添加组注释后，将自动包括所有相关成员。从列表中移除任何成员将导致移除整个组，从而保持一致性。
• 现在，将鼠标悬停在传播用户界面中的注释上时，会在图形窗口中预先突出显示相应的注释，从而能够更快、更轻松地识别参考项。

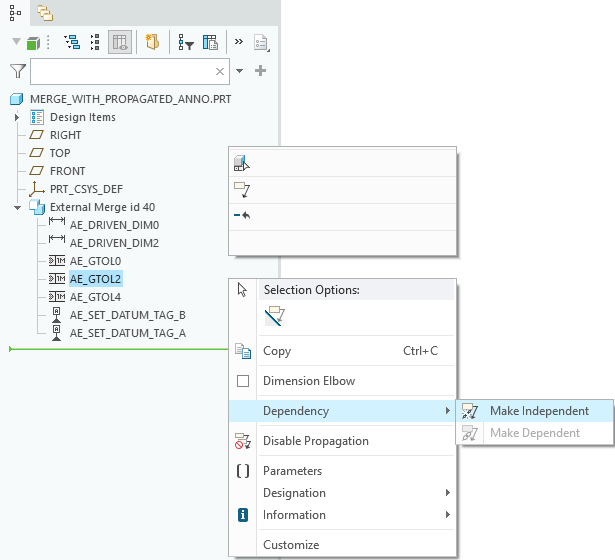

• 现在，所有组成员都完全支持用于管理传播和依赖项的上下文菜单选项。
优点
在使用数据共享特征时，提供了一种经改进且高效的方式来控制属于一组注释的各个注释的传播和依赖项状态。
附加信息
提示： | 无 |
限制： | 目前，只有注释特征所拥有的注释可以通过数据共享特征进行传播。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
