基本 3D PDF 导出
Creo+
用户界面位置：单击 > > > 。
视频
说明
Creo+ 现对 3D PDF 导出功能进行了增强。此版本提供了一个附加导出选项，3D PDF (pdf)。

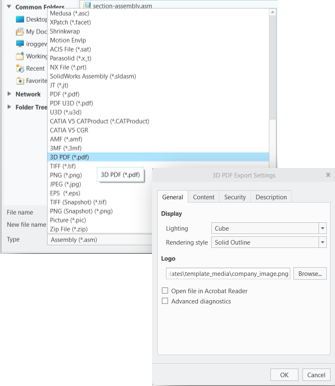

导出的 3D PDF 包括模型、组合状态和装配级 PMI。导出时，系统会自动将模型与零件或装配的 3D PDF 模板关联。这些模板包括：

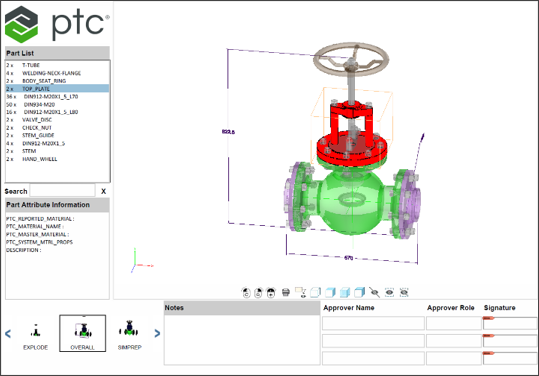

• 3D 视图窗口，您可在该窗口中旋转、平移、缩放和浏览 PDF 文档中的模型。其中包括与该组合状态关联的 PMI。此外，您可以从多种“查看样式”(View Styles) 中进行选择：Illustrated、Solid、Transparent 和 Solid with Edges。
• 查看部件列表时将在 3D 视图窗口中交叉突出显示。
• 查看缩略图可快速浏览并选择 3D PDF 使用者想要查询的组合状态。

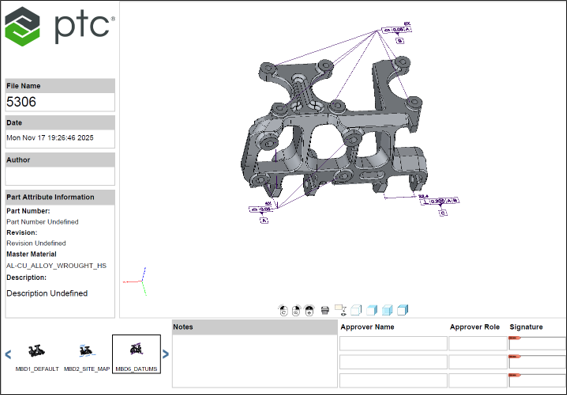

• 模型信息，如作者名称、文件名和日期。
• 动态编辑审批者或审阅者名称和签名区域。这些可由 3D PDF 动态区域的使用者进行编辑和保存。此外，注解可以由 3D PDF 的下游使用者进行编辑和保存。
• 用于包含公司徽标的自定义选项。
将零件导出为 3D PDF
将装配导出为 3D PDF
优点
此增强功能支持将 3D 信息共享给仅能够通过 PDF 查看器来查看 MBD 数据的下游客户。
附加信息
提示： | 无。 |
限制： | 的一部分功能领域目前尚未得到 3D PDF 的支持。这些包括： • 与屏幕平齐的注解 • 注释平面上的表格 • 孔注解 • 装配中的零件级注释 • 嵌入元件和不可分离元件 • 柔性建模特征 • 纹理化外观 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
