修剪和延伸铺层功能
Creo+
用户界面位置：在复合材料环境中，执行下列操作之一：
• 单击“修剪/延伸铺层”(Trim/Extend Ply)。
• 单击 >
“修剪铺层”(Trim Ply)。
“修剪铺层”(Trim Ply)。• 单击 >
“延伸铺层”(Extend Ply)。
“延伸铺层”(Extend Ply)。视频
说明

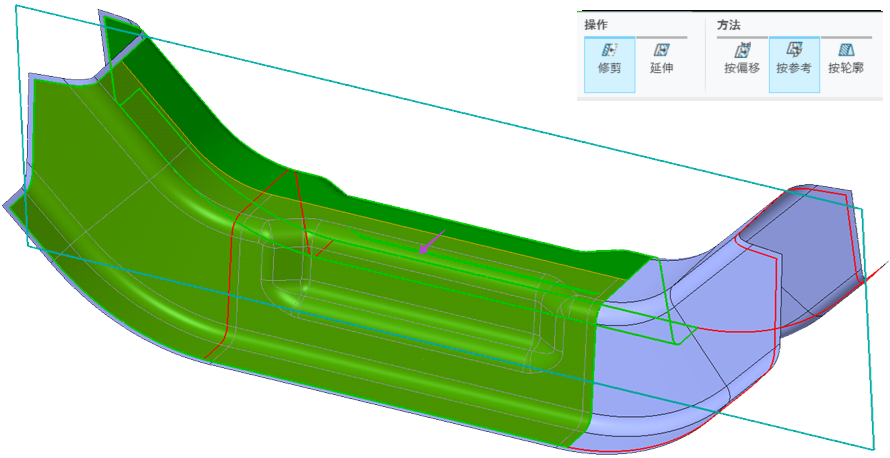

现在，可通过指定值、参考或轮廓来修剪铺层和芯层的边界。
修剪和延伸功能现已组合在“修剪/延伸铺层”(Trim/Extend Ply) 操作中。这可让您在“修剪”(Trim) 和“延伸”(Extend) 操作之间轻松切换，并有效地使用“按偏移”(By Offset)、“按参考”(By Reference) 和“按轮廓”(By Contour) 这三种现有方法。
使用按参考修剪方法时，可使用相同曲线、边或基准平面作为参考，同时修剪多个铺层。
优点
此增强功能为复合材料设计和制造准备提供了更大的灵活性，从而可提高工作效率。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
