合并区域内的铺层

合并区域内的铺层

Creo+

用户界面位置：在复合材料设计环境中，单击

“区域内的铺层”(Plies From Zones)。

视频

说明

现在，使用“区域内的铺层”(Plies From Zones) 工具创建多个基于区域的铺层时，可以合并不同区域之间的类似铺层。

可通过匹配堆叠行或忽略堆叠行来执行区域间的合并，如下所示：

• 要合并在不同集的相同堆叠行定义的类似铺层，请使用“匹配堆叠行”(Match stack row) 选项。堆叠行的顺序定义了创建合并铺层所依据的生成顺序。

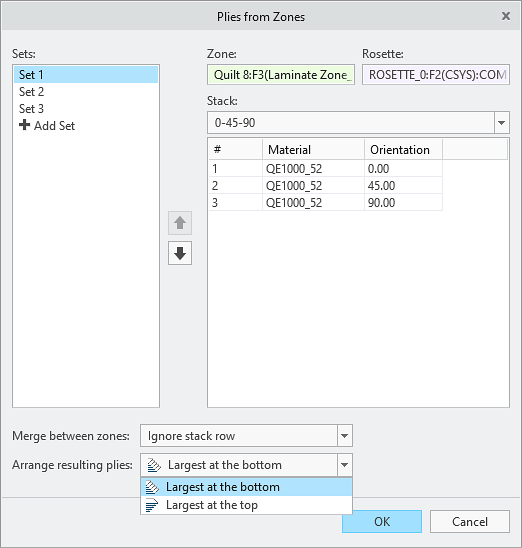

• 要合并在不同集中定义的类似铺层，而不考虑堆叠行，请使用“忽略堆叠行”(Ignore stack row) 选项。可通过将最大的铺层放置在底部或顶部来根据其面积排列合并的铺层。下图显示在用户选择了“忽略堆叠行”(Ignore stack row) 选项后，用于排列生成的合并铺层的选项。

使用“区域内的铺层”(Plies From Zones) 工具创建基于区域的铺层后，可以重新排列合并的铺层的顺序，具体方法是重新排序其相应基于区域的铺层特征。

优点

此增强功能提高了生产率并为概念性自上而下的复合材料设计提供了更多功能，具体方法是允许合并区域之间的铺层以及创建基于区域的铺层和芯层。
