层压板树中的分组支持

层压板树中的分组支持

Creo+

用户界面位置：在复合材料环境中，单击“操作”(Operations)。

说明

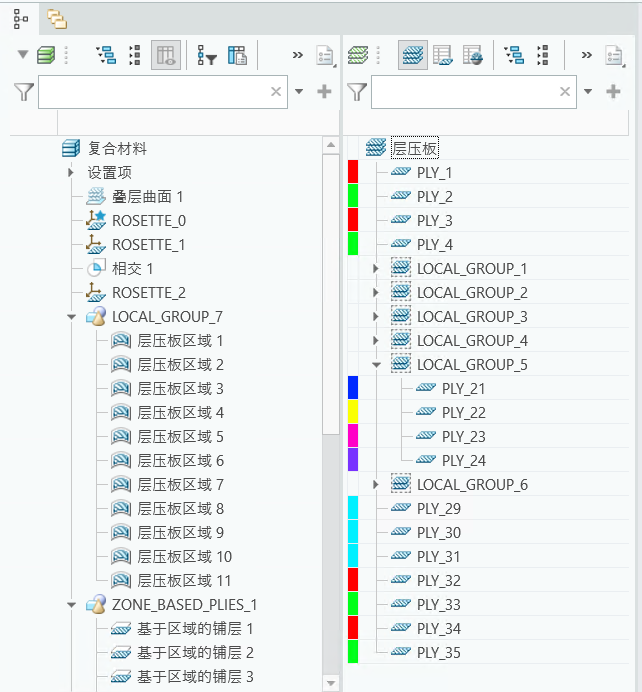

现在，在“复合材料树”中对特征进行分组时，相关的层压板对象也会在“层压板树”中分组。

也可手动对压板对象取消分组和重新分组。

要对层压板对象取消分组，请执行以下操作之一：

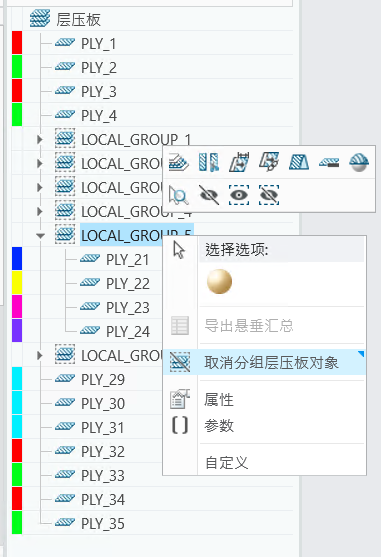

• 右键单击“层压板树”中的组，然后从快捷菜单中选择

“取消分组层压板对象”(Ungroup Laminate Objects)。

• 右键单击“复合材料树”中的相应组，然后从快捷菜单中选择

“取消分组层压板对象”(Ungroup Laminate Objects)。

要对层压板对象重新分组，请执行以下操作：

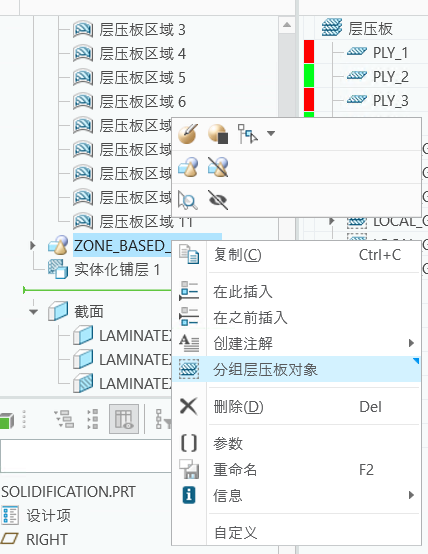

1. 在“复合材料树”中，右键单击至少包含一个用于创建层压板对象的特征的组。

2. 从快捷菜单中选择

“分组层压板对象”(Group Laminate Objects)。

在执行分层或悬垂仿真等操作时，选择某个组可同时选择该组中的所有层压板对象。这样就无需单独选择每个层压板对象。

可通过选中或清除“层压板树过滤器”(Laminate Tree Filters) 对话框中的

“组标题”(Group Headers) 来控制组标题在“层压板树”中的显示。

优点

此增强功能改善了生产效率和用户体验。在“层压板树”中进行分组，可简化选择过程，使模型更清晰、更有条理。
