平整形态导出增强功能
Creo+
用户界面位置：在复合材料环境中，单击 >
“导出平整形态”(Export Flat Pattern)。
“导出平整形态”(Export Flat Pattern)。说明

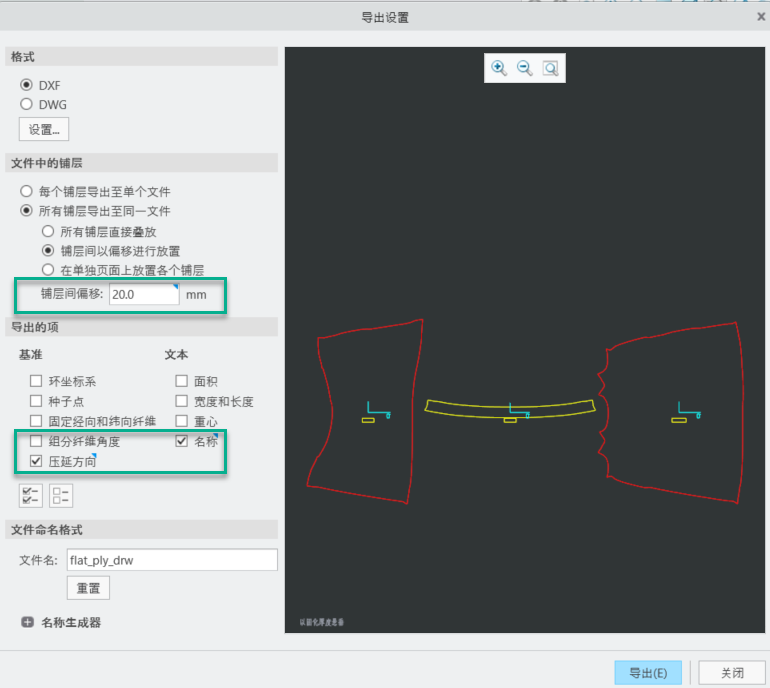

现在，导出层压板对象平整形态时的“导出设置”(Export Setup) 对话框得到增强，其中新增的多个选项可用于更好地控制导出的项。
• 现在，可以在将多个层压板对象导出至同一文件时指定层压板对象之间的距离。
• 现在，新标记“名称”(Name) 和“压延方向”(Roll direction) 可用于在平整形态中包括层压板对象的名称和压延方向。层压板对象的名称显示在平整形态种子点的正下方。
在导出的文件中：
• DXF 信息字段中提供了用于悬垂层压板对象的选定铺层厚度类型 (固化或未固化)。
• 还会在导出的文件中创建附加 DXF 层，以分别控制导出的层压板对象的几何和文本可见性。
优点
这些增强功能可更好地控制导出的信息并提高工作效率。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 新配置选项： • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
