延伸铺层 - 按轮廓
Creo+
用户界面位置：在复合材料设计环境中，单击 >
“按轮廓延伸”(Extend by Contour)。
“按轮廓延伸”(Extend by Contour)。
视频
说明
现可通过将铺层边界连接至一个或多个封闭环轮廓来延伸铺层边界。

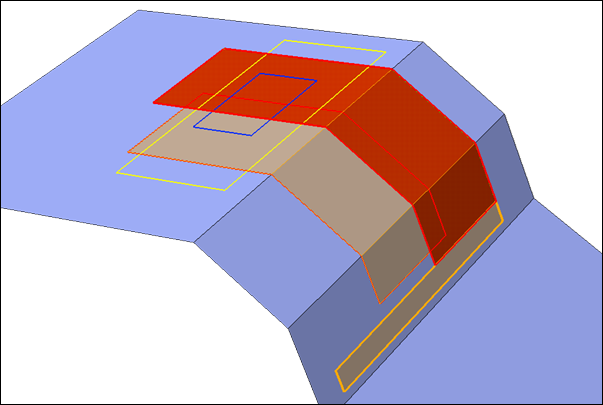

1. 原始铺层边界
2. 延伸轮廓
3. 延伸的铺层边界
可选择现有封闭环轮廓。或者，也可使用曲线和边即时创建新的封闭环轮廓。
延伸操作始终于叠层面组内执行。
优点
此增强功能为复合材料设计和制造准备提供了更大的灵活性。
附加信息
提示： | 无。 |
限制： | 只能延伸铺层，无法延伸芯层。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
