晶格连接特征
Creo+

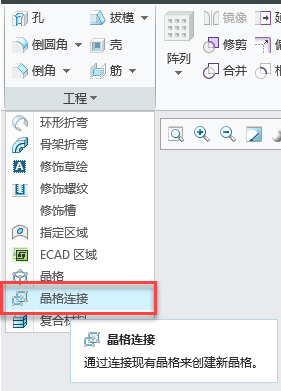

用户界面位置：单击 > >
“晶格连接”(Lattice Connect)。
“晶格连接”(Lattice Connect)。
视频
说明
11 添加了用于连接两个或多个独立晶格的新晶格命令。结果是连续晶格结构

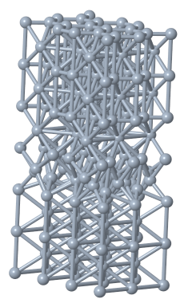

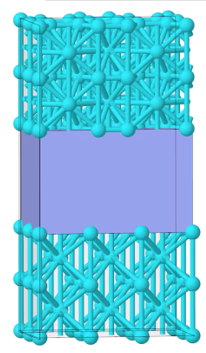

之前  | 之后  |
对于参考晶格，请考虑以下内容：
• 输入晶格应为简化的梁晶格。
• 输入晶格可以具有相同或不同单元类型、不同单元大小或不同单元方向。
• 在第一次实施中，可支持大多数常规梁晶格和随机沃罗诺伊梁晶格。下一版本还将添加对更多晶格类型和用例的扩展支持。
优点
• 可更灵活地创建复杂晶格
• 简化创建连续晶格结构的工作流
• 支持在同一熟悉的晶格用户界面内工作
附加信息
提示： | 无。 |
限制： | • 输入应为具有简化表示的晶格 • 旨在与沃罗诺伊图 - 内侧体积块晶格类型配合使用 以下晶格类型无法连接： • 边界曲面上具有梁的随机晶格 • 具有德洛内三角剖分的随机晶格 • 具有任意密度变化的随机晶格 • 辅助晶格 • 具有完整几何表示的晶格 • 具有准径向或人字形单元传播类型的晶格 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
