晶格导出
Creo+
用户界面位置:对于梁式晶格,请单击“文件”(File) > “另存为”(Save As) > “类型”(Type) > 3MF (*.3mf)Stereolithography (*.stl) > “选项”(Options) > “晶格设置”(Lattice Settings) > “穿透至壳内”(Penetration into Shell);对于公式化晶格晶格,则单击“与壳合并和混合”(Merge and Blend with Shell)
视频
说明
晶格导出选项在“零件”模式下可用。现可从 Creo 零件模式中导出网格化 3D 模型。在先前的版本中,仅托盘装配中提供了该选项。
现在,可以在零件模式下导出晶格特征,如同在托盘装配中一样。
多个 Creo Additive Manufacturing 版本均支持用户通过以下两个选项导出晶格:
将基于公式的晶格与壳混合,并添加可平滑基于公式的单元与壳之间过渡的混合选项。
在接触壳的简化梁和壳本身之间添加一个穿透值。还可以选择在此类穿透梁的尖端添加一个半球面。
现在,这些选项在“零件”模式下可用。
作为单独对象的壳和晶格
作为一个对象的壳和晶格
用于平滑拐角的混合选项
在接触壳的梁和壳本身之间添加一个穿透值。

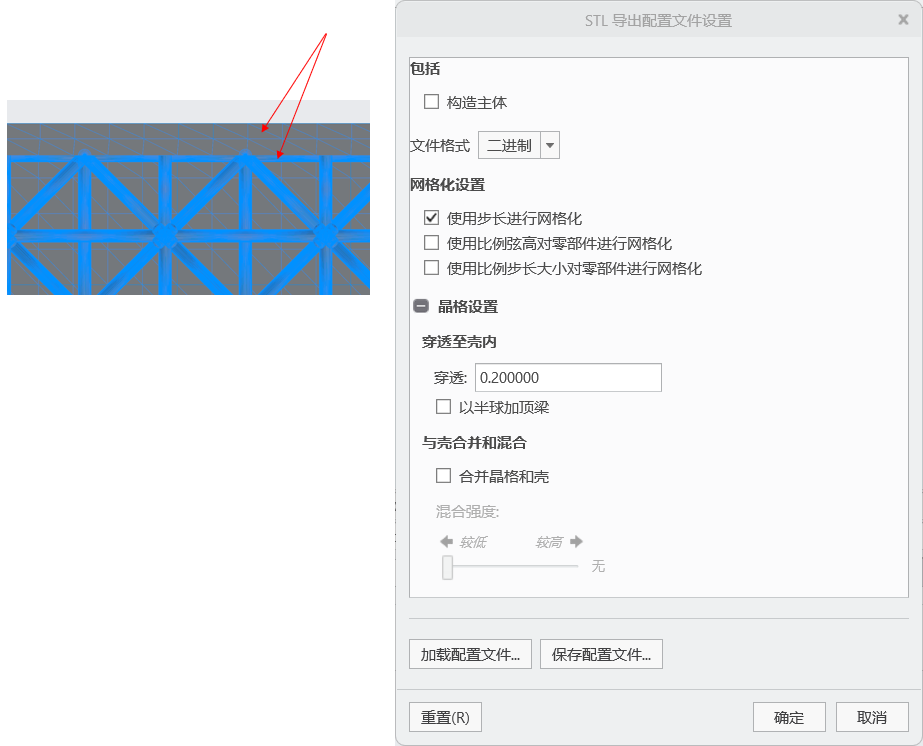

0.2 穿透且无顶梁

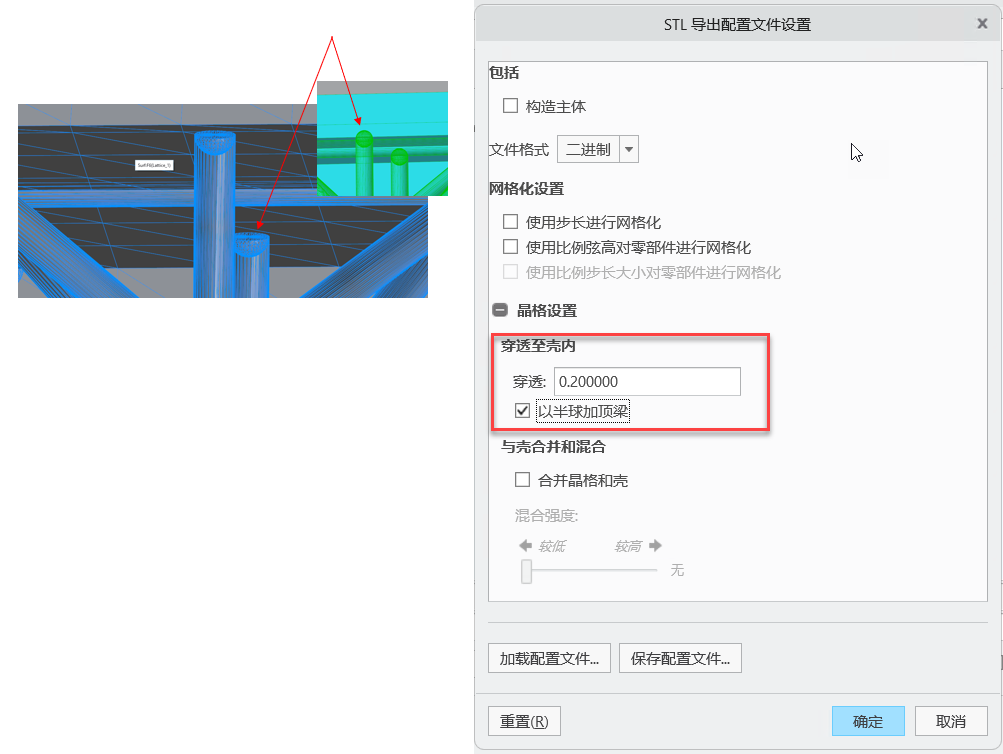

用于在此类穿透梁的尖端添加半球面的选项

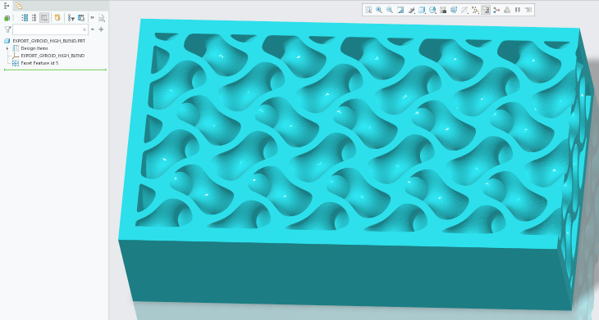

通过以下两个选项从 Creo 重新导入的 STL 导出:合并晶格与壳,并启用用于平滑拐角的混合选项
优点
Creo 用户提供了用于创建晶格特征的导出选项
将带晶格的 3D 模型发送到 3D 打印机应用程序时更具灵活性
适用于 3MF 和 STL
附加信息
提示:
无。
限制:
无已知限制。
其是否替换了现有功能?
否。
与此功能相关的配置选项:
无。
