Ejemplo 1: extensión de una arista a lo largo de una superficie
En las imágenes de este ejemplo se muestra cómo se extienden las aristas de un tejido o superficie. Se pueden utilizar los métodos Igual (Same) y Tangente (Tangent) de extensión.
La pieza de ejemplo se muestra en la ilustración 1.

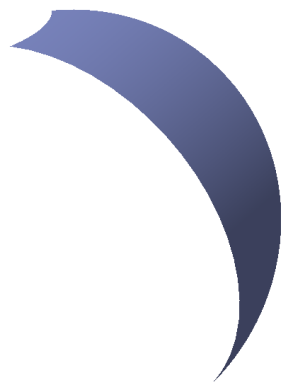

Ilustración 1: pieza de ejemplo
Ilustración 2: método Igual (Same)
En la imagen siguiente se muestra cómo se extiende la superficie cuando se utiliza la opción Igual (Same). La extensión de la superficie es del mismo tipo que la superficie original. Se extiende la distancia especificada, que es 55 unidades en este ejemplo.

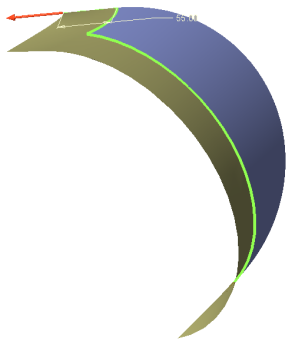

Ilustración 3: método Tangente (Tangent)
En la imagen siguiente se muestra cómo se extiende la superficie cuando se utiliza la opción Tangente (Tangent). La superficie se extiende como una superficie reglada tangente a la superficie original.
