Acerca de la propagación de tangencia mediante las herramientas Mover, Desvío y Modificar analítica
Cuando se modifica la geometría mediante las herramientas Mover (Move), Desvío (Offset) o Modificar analítica (Modify Analytic), se puede mantener la tangencia entre la geometría modificada y la geometría contigua. Se puede mantener la tangencia existente, pero no se puede crear tangencia.
La geometría que se mueve, desvía o modifica se denomina geometría transformada, que es la geometría que se selecciona. Para mantener la tangencia, la selección de la geometría se puede expandir automáticamente a las entidades contiguas en función de su tangencia a las entidades seleccionadas. La geometría que se añade automáticamente a la selección para mantener la tangencia se denomina geometría arrastrada.

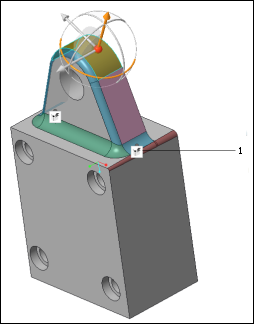

Durante la modificación o creación de geometría, las superficies y aristas del modelo se muestran en colores distintos. Los colores se basan en la tangencia de la geometría en relación a la geometría transformada:
•
: geometría transformada. Superficies de referencia principal de las herramientas Mover (Move), Desvío (Offset) y Modificar analítica (Modify Analytic).
: geometría transformada. Superficies de referencia principal de las herramientas Mover (Move), Desvío (Offset) y Modificar analítica (Modify Analytic).•
: geometría arrastrada. Estas superficies no se transforman directamente, sino que son tangentes a la geometría transformada o a las superficies que son tangentes a la geometría transformada. El sistema las resuelve para conservar la tangencia.
: geometría arrastrada. Estas superficies no se transforman directamente, sino que son tangentes a la geometría transformada o a las superficies que son tangentes a la geometría transformada. El sistema las resuelve para conservar la tangencia.•
: redondeos que se pueden propagar. La propagación de la tangencia puede forzarse para que se lleve a cabo a través de la geometría tangente adyacente y continúe en esta. Las superficies conectan la geometría transformada o arrastrada hasta la geometría de fondo y son analíticas (cilindro o toroide). Estos redondeos se quitan y se vuelven a crear. Si se añade una condición distinta de Fijo (Fixed), se convierten en geometría arrastrada y el sistema resuelve su posición y atributos (por ejemplo, radio).
: redondeos que se pueden propagar. La propagación de la tangencia puede forzarse para que se lleve a cabo a través de la geometría tangente adyacente y continúe en esta. Las superficies conectan la geometría transformada o arrastrada hasta la geometría de fondo y son analíticas (cilindro o toroide). Estos redondeos se quitan y se vuelven a crear. Si se añade una condición distinta de Fijo (Fixed), se convierten en geometría arrastrada y el sistema resuelve su posición y atributos (por ejemplo, radio).•
: redondeos que no se pueden propagar. La tangencia se detiene y no se puede forzar a que continúe. Las superficies conectan la geometría transformada o arrastrada hasta la geometría de fondo y no son analíticas. Dado que no son analíticos, estos redondeos no se pueden resolver. Se pueden quitar y volver a crear, o pueden permanecer fijos añadiendo una condición de Fijo (Fixed).
: redondeos que no se pueden propagar. La tangencia se detiene y no se puede forzar a que continúe. Las superficies conectan la geometría transformada o arrastrada hasta la geometría de fondo y no son analíticas. Dado que no son analíticos, estos redondeos no se pueden resolver. Se pueden quitar y volver a crear, o pueden permanecer fijos añadiendo una condición de Fijo (Fixed).•
: redondeos que no se pueden volver a crear. Se trata principalmente de redondeos variables. Los redondeos variables se pueden quitar pero no se pueden volver a crear porque los radios y las posiciones no se pueden determinar.
: redondeos que no se pueden volver a crear. Se trata principalmente de redondeos variables. Los redondeos variables se pueden quitar pero no se pueden volver a crear porque los radios y las posiciones no se pueden determinar. | Si un redondeo variable es un cono, que es analítico, se puede propagar. Un cono no se muestra en rojo aunque sea un redondeo variable. En su lugar, aparece en azul claro como un redondeo que se puede propagar. Si se añaden condiciones, se convierte en geometría arrastrada. |
•
: redondeos de interferencias. Son redondeos que no conectan geometría transformada o arrastrada al resto del modelo pero que se tienen que quitar y volver a crear para acomodar los cambios en la geometría transformada, la geometría arrastrada y otros redondeos.
: redondeos de interferencias. Son redondeos que no conectan geometría transformada o arrastrada al resto del modelo pero que se tienen que quitar y volver a crear para acomodar los cambios en la geometría transformada, la geometría arrastrada y otros redondeos.•
: geometría fija. Son redondeos o geometría arrastrada a los que se añade una condición Fijo (Fixed). Una condición Fijo (Fixed) puede indicar tangencia o falta de tangencia.
: geometría fija. Son redondeos o geometría arrastrada a los que se añade una condición Fijo (Fixed). Una condición Fijo (Fixed) puede indicar tangencia o falta de tangencia.•
: geometría de fondo. Es la geometría que no se ha transformado, arrastrado, fijado o conectado.
: geometría de fondo. Es la geometría que no se ha transformado, arrastrado, fijado o conectado.
1. Los puntos por defecto se crean automáticamente cuando se propaga la tangencia.
La geometría arrastrada se analiza para conservar la tangencia existente con la geometría transformada. Para minimizar los cambios en cualquier geometría que no se arrastre, se crean restricciones de tangencia y condiciones de punto fijo por defecto.
