本部分将简要介绍 Modeling 处理曲面质量规范的方式。如果不需要指定曲面质量，则完全可以忽略本部分，并继续公差任务。因此，默认设置为无曲面质量。如果想要移除先前指定的值，则单击重置。在指定曲面质量值之后将会启用该按钮，而在不存在曲面质量规范时则将会禁用该按钮。

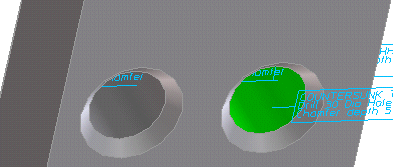

如果为经加工的孔分配了曲面质量值，则其面将以颜色编码。

有多种可用于指定曲面质量值的方法。

关于曲面粗糙度质量等级 (参见 DIN ISO 1302) 的 ISO 规范定义了粗糙度等级 N1 ... N12。可通过从菜单中选择合适条目指定这些等级。

根据需要，可以将算术平均粗糙高度 (Ra) 指定为没有公差的值，或者指定为具有公差的值 (最小值、最大值或者最小值/最大值)。可使用以下值：

除上述方法外，还有一些其他的特征值可以用来指定曲面粗糙度质量。所有可能性的子集都受到支持，附加限制为在混合模式下不可使用不同方法。但是，不支持以下规范方法：

可使用以下值：

平滑高度的规范与 算术平均粗糙高度的定义类似。

平滑高度的规范与 算术平均粗糙高度的定义类似。

这在使用可能需要通过曲面的承载百分比指定曲面质量的轴承时尤其重要。
