Sterne zeichnen
Sie können Sterne schnell zeichnen, indem Sie die Anzahl der Punkte festlegen und den 2D-CoPilot im Fenster verwenden. Der 2D-CoPilot gibt Ihnen beim Zeichnen von Sternen eine grafische Rückmeldung.
So zeichnen Sie einen Stern
1. Klicken Sie auf Modeling und anschließend in der Gruppe Zeichnen auf den Pfeil neben Palette.
2. Klicken Sie auf Stern > Stern mit n Spitzen. Das Dialogfenster Stern wird geöffnet.
*
Die am häufigsten verwendeten Sterne können Sie direkt zeichnen. Um häufig verwendete Sterne zu zeichnen, klicken Sie auf eine der folgenden Optionen:
• Stern mit 3 Spitzen
• Stern mit 4 Spitzen
• Stern mit 5 Spitzen
• Stern mit 6 Spitzen
• Stern mit 8 Spitzen
3. Geben Sie im Feld Anz. Punkte die Anzahl der Punkte des Sterns ein, und drücken Sie die EINGABETASTE.
4. Klicken Sie auf eine beliebige Stelle im Fenster, um die Mitte des Sterns festzulegen, und bewegen Sie den Cursor, um die grafische Rückmeldung anzuzeigen. Die grafische Rückmeldung zeigt eine Vorschau des Innenkreises.
*
Um Sterne zu erstellen, müssen Sie über eine aktive Arbeitsebene im Fenster verfügen.
5. Klicken Sie auf eine beliebige Stelle im Fenster, um den Innenkreis zu vervollständigen, und bewegen Sie dann den Cursor, um die grafische Rückmeldung anzuzeigen. Die grafische Rückmeldung zeigt eine Vorschau des Sterns mit Messungen wie Innenradius, Außenradius und Seitenlänge.
6. Klicken Sie auf einen Punkt im Fenster, um den Stern zu vervollständigen.
Alternativ können Sie die TABULATORTASTE drücken, einen Wert für den Außenradius, den Innenradius, oder die Seitenlänge eingeben und die EINGABETASTE drücken.
*
Sie können mit dem Befehl Linie zw. 2 Punkten (on-the-fly) eine temporäre Linie erzeugen und dann den Mittenpunkt dieser Linie als Bezug zum Erzeugen von Sternen verwenden.
So erzeugen Sie eine temporäre Bezugslinie zwischen zwei Punkten
a. Drücken Sie M, oder klicken Sie mit der rechten Maustaste in das Fenster, und wählen Sie im Kontextmenü Linie zw. 2 Punkten.
Alternativ drücken Sie die LEERTASTE oder die zugewiesene Taste, und klicken Sie in der Minisymbolleiste für Optionen auf .
b. Wählen Sie zwei beliebige Punkte im Fenster aus. Sie können beispielsweise zwei gegenüberliegende Eckpunkte eines Rechtecks auswählen. Siehe Beispiel: Rechteck mithilfe einer Linie zwischen zwei Punkten als Bezug zeichnen.
7. Klicken Sie auf , um den Vorgang abzuschließen.

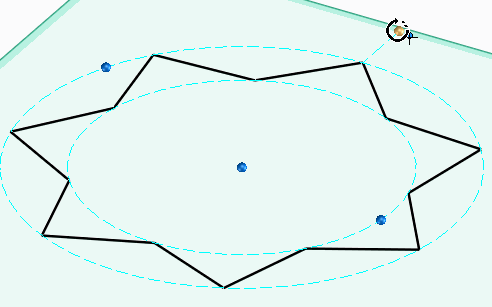

Nachdem Sie einen Stern erzeugt haben, können Sie die Handles ziehen, um den Stern zu verschieben, zu drehen oder seine Größe zu ändern.
Wenn Sie den Stern z.B. drehen möchten, ziehen Sie den Dreh-Handle. Drücken Sie alternativ die TABULATORTASTE, geben Sie einen Wert für den Drehwinkel ein, und drücken Sie die EINGABETASTE.
