延伸模块 > Creo Elements/Direct Sheet Metal > 修改钣金件 > 切割槽

切割槽
您可以使用修改薄板组中的 切割槽按钮来切割薄板平面、圆柱以及圆锥曲面上具有特定宽度的槽。下图显示了具有两个槽的钣金件。
要切割槽，
1. 单击 Sheet Metal，然后在修改薄板组中单击 切割槽。切割槽对话框随即打开。
2. 选择用于切割槽的面。面必须是平面、圆柱或圆锥基面。
3. 如果面是平面：
a. 选择位置 1 指定进行切割的第一个位置。
b. 选择位置 2 指定要切割的第二个位置。
c. 在宽度框中，键入切割的宽度。
4. 如果面是圆柱或圆锥面：
a. 选择位置以指定切割的位置。
b. 选择宽度以指定切割的宽度。
*
您可以选择圆锥或圆柱的内部或外部面；宽度将应用于所选面。对于圆锥面，Creo Elements/Direct Sheet Metal 会将宽度应用于靠近圆锥顶点的一侧，而不是靠近圆锥基座的一侧。
5. 单击 完成操作。
限制
• 如果钣金件的侧面具有倒角，则不会切割此倒角。此限制仅适用于平面，而不适用于圆柱或圆锥面。

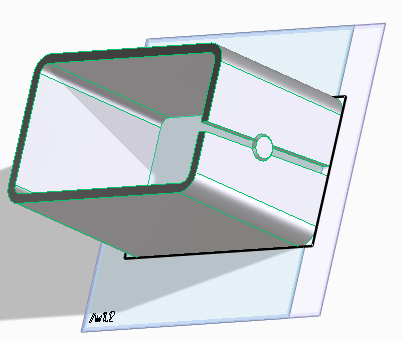

• 如果面上具有伸出钣金件特征或刀具几何，则特征不会完全切削，如下图所示。
