使用图片

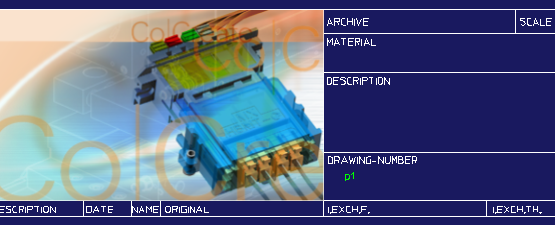

可以向绘图添加图片。
要添加图片：
1. 单击文件 > 打开。将打开加载对话框。
也可单击插入，然后在图片组中，单击 新建。新图片对话框和文件浏览器将随即同时打开。
2. 在加载对话框上的文件类型中，选择图片。
3. 选择图片。
4. 单击加载。
5. 将图像放置在绘图上。
6. 关闭加载对话框。
要使用您的默认图片编辑器编辑图片，
1. 单击插入，然后在图片组中，单击 编辑。
2. 选择图片。将打开默认图片编辑应用程序。
3. 用默认图片编辑应用程序编辑图片。
4. 保存图片。
现在可以编辑其他图片。
要重定位图片：
1. 在视区中单击并拖动该图片。
2. 再次单击，放置图片。
或者，为进一步控制重定位使用“移动”命令。
1. 单击插入，然后在图片组中，单击 移动。将打开修改图片位置对话框。
2. 在视区或绘图浏览器中选择图片。可以使用修改图片位置对话框更改图片的所有者，或创建并移动图片的副本。
3. 重定位图片。
4. 单击 完成操作。
要更改图片的属性，
1. 单击插入，然后在图片组中，单击 属性。
2. 在视区或绘图浏览器中选择图片。将打开图片属性对话框。
3. 可以调整图片的大小、重命名图片并对图片重新取样、调整图片的角度、消除锯齿和进行透明度设置，并可将它放置在其他图片之前或之后。
要调整图片以使其适合框：
1. 单击插入，然后在图片组中，单击 适应框。
2. 在视区或绘图浏览器中选择图片。
3. 在视区中单击，然后移动光标以指定框的尺寸，再次单击以定义框的边角。该图片适应该框。
限制
• Creo Elements/Direct Annotation 将不会导入图片的关联打印尺寸和透明度数据 (如果有)。
• 可以将图片保存为 eDrawing，或保存为外部 2D 文件格式 (例如，DXF、DWG、IGES 2D)。
• Creo Elements/Direct Annotation 会从保存为 2008 文件版本之前版本的绘图中去除图片。
