从 Creo Elements/Direct Drawing Manager 加载绘图
使用 Creo Elements/Direct Drawing Manager 数据库中的绘图时，可利用以下功能强大的选项：
• 使用不同的绘图修订版本。
• 如果您或其他人已锁定该绘图，则可轻松进行标识。
• 包括某绘图各修订版本的更改注解。
• 依据数据库中的值使用最新标题区数据。
将绘图从 Creo Elements/Direct Drawing Manager 加载到 Creo Elements/Direct Drafting
1. 在 Creo Elements/Direct Drafting 和 Creo Elements/Direct Drawing Manager 中启动新会话。
2. 单击 Creo Elements/Direct Drawing Manager 工作区栏中的最近列表选项卡。

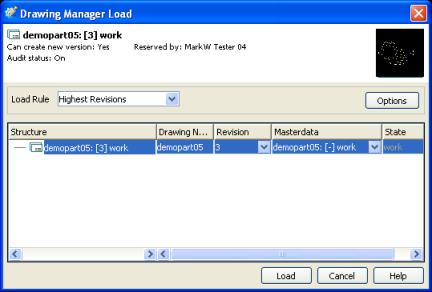

3. 右键单击该绘图 (如在零件 1 中使用的绘图)，然后选择加载。Creo Elements/Direct Drawing Manager 使用绘图的最新修订版本。将出现 Drawing Manager 加载对话框。
 | 如果双击该绘图，则会使用“加载”对话框默认值直接将绘图加载到 Creo Elements/Direct Drafting。 |
4. 选择加载规则，以指定要使用的版本。
关于加载规则 | ||
|---|---|---|
默认情况下，Creo Elements/Direct Drawing Manager 将加载绘图的最高修订版本。使用按存储将按上次存储时的修订版本加载绘图。
|
5. 单击加载。关闭“加载”对话框后，请确保在 Creo Elements/Direct Drafting 中单击确认。绘图现已加载。
Creo Elements/Direct Drawing Manager 和 Creo Elements/Direct Drafting 使用名称的方式。 |
|---|
从 Creo Elements/Direct Drawing Manager 加载绘图后，Creo Elements/Direct Drafting 将为绘图显示两个名称： • 在 Creo Elements/Direct Drafting 的顶部标题栏中，您将看到 drawing_manager.mi。这是存储在 Creo Elements/Direct Drawing Manager 中的任何 .mi 文件的默认名称。 • 在 Creo Elements/Direct Drafting 视区的左上角，可在将绘图保存到 Creo Elements/Direct Drawing Manager 中时看到其名称。 始终注意绘图名称的视区，或转到 Creo Elements/Direct Drawing Manager 菜单，然后单击 > 。绘图 ID 显示绘图的名称、修订版本号及其状态。将绘图名称保留为 Top 时，绘图 ID 也极有帮助。 |
在 Creo Elements/Direct Drafting 中修改绘图
修改绘图时，可使用 Creo Elements/Direct Drawing Manager 的附加功能。
1. 对绘图做一些修改。
2. 将绘图保存到 Creo Elements/Direct Drawing Manager。从保存对话框中选择主修订版本作为保存类型，并添加更改注解对修改进行说明。
关于更改注解 |
|---|
在保存对话框中，单击  以打开更改注解对话框。更改索引中的数字为绘图的修订版本。• 键入说明更改的备注。 • 键入更改注解的标题。 要在以后查看更改注解，请打开 DB 属性菜单，然后选择注解选项卡。 |
 | 请确保标识具有“更改注解”的修改，以便其他设计者了解修改数据的原因。 |
是否对您有用？
已加载并修改了 2D 数据。现在，可查看加载功能和从数据库加载数据的优势：
• 仅使用您需要的数据。
• 查看数据的属性。

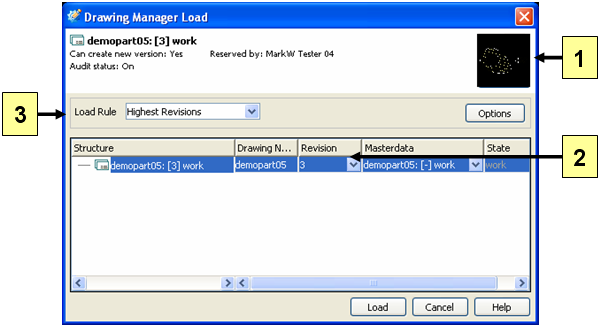

转到 Creo Elements/Direct Drawing Manager 加载对话框
1. 预览。绘图的缩略图。
2. 修订版本。选择要加载的修订版本。
3. 加载规则。为绘图选择加载规则。
在系统上尝试此操作
• 查看绘图的修订版本。
◦ 从工作区中，右键单击绘图，然后选择 > 。单击结构栏将修订版本顺序从升序更改为降序。打开其他选项卡以查看附加的绘图信息。
• 管理多个绘图修订版本。
◦ 在 DB 属性中，打开注解选项卡。在此处查找绘图的所有更改注解。还可添加新的注解：单击添加，然后键入备注。
| | 当 Creo Elements/Direct Drawing Manager 处于打开状态时，可使用存储在数据库中的框架集。当修改这些框架之一时，将在使用该框架的所有绘图中看到修改。这些框架的标题区包含有关数据库绘图、主数据和更改注解的值。 将文本参考添加到标题区：转到 Creo Elements/Direct Drafting 中的 Creo Elements/Direct Drawing Manager 菜单，然后选择 > 。 |
