在右侧的工具栏中启动“倒圆角工具”(Round Tool) 。

倒圆角可通过在现有几何间创建平滑过渡来添加或去除材料。Pro/ENGINEER 会等待用户选取边和/或曲面来确定倒圆角的位置。

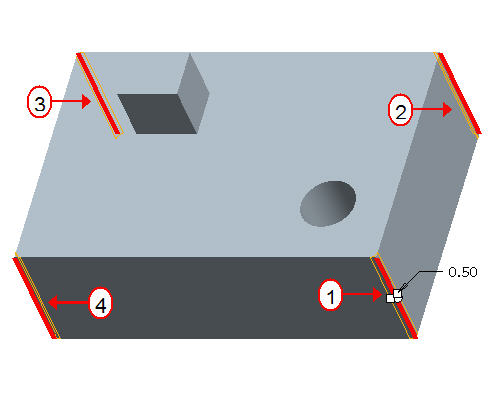

在键盘上按住 CTRL 键并选取模型上的四条竖直边，如下图所示。

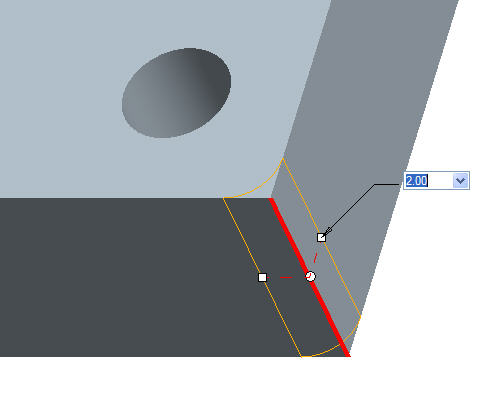

双击半径尺寸，将其值改为 2。

在屏幕右下角的操控板中单击“完成特征”(Complete Feature) 。

在右侧的工具栏中再次启动“倒圆角工具”(Round Tool) 。

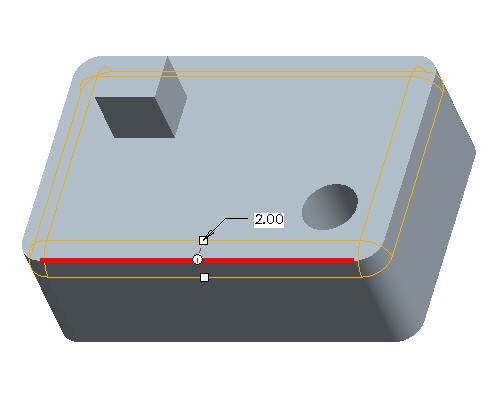

选取如下所示的顶部边。

以边参照为边界的曲面构成了倒圆角的滚动相切附件。倒圆角可通过相切的邻接边传播，直到遇到破断相切为止。

在屏幕右下角的操控板中单击“完成特征”(Complete Feature) 。

在右侧的工具栏中再次启动“倒圆角工具”(Round Tool) 。

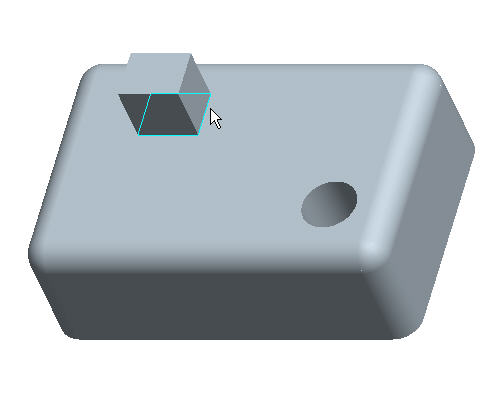

将光标放在第 2 个拉伸特征的基体的边上，当它加亮时单击右键。请参看下图所示的光标位置。

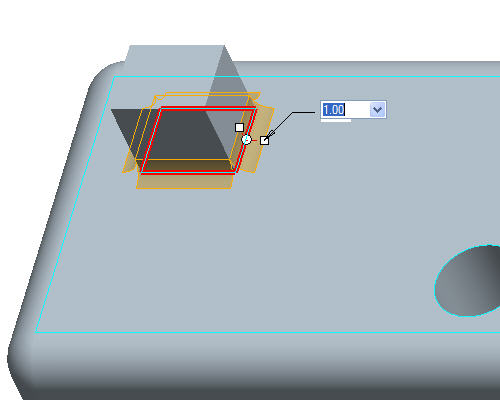

当该特征的基体周围的边环都被加亮时，左键单击将其选中，如下图所示。

双击半径值，将其改为 1。

除单条边或相切边以外，用户还可选取“目的链”，以使倒圆角可根据特征选取参照，而不是根据特定图元选取。

在屏幕右下角的操控板中单击“完成特征”(Complete Feature) 。
