任务 1.由 2D 草绘生成伸出项

1. 如有必要，则启动 Pro/ENGINEER Wildfire 3.0 试用版。


2. 如果 Pro/ENGINEER 已在运行，请确保关闭全部窗口，并将以前练习的全部项目从内存中拭除。

3. 在“导航器文件夹浏览器”(Navigator Folder Browser) 中，浏览到以下文件夹 C:\HANDS-ON_WF3\PART_MODELING_TUTORIAL

4. 右键单击 PART_MODELING_TUTORIAL 文件夹，然后选取“设置工作目录”(Set Working Directory)。

5. 在屏幕左上方的主工具栏中选取“新建”(New) 图标。“新对象”(New object) 对话框打开。

6. 接受此对话框中的缺省设置，然后选取“确定”(OK)。



   当创建新零件或组件时将使用缺省模板。缺省模板是一个初始设计模型，其中包含缺省特征、层、视图、参数和单位等。

7. 在右侧的工具栏中选取“草绘工具”(Sketch Tool) 图标，创建一个草绘。



   草绘工具允许用户使用 2D 图元定义一个形状，以后可使用它来创建草绘特征。

8. “草绘”(Sketch) 对话框打开，在屏幕左下方的消息区中，将会提示您选取一个平面或曲面来定义草绘平面。

9. 选取名为 TOP 的基准平面作为草绘平面，然后在屏幕右上角的“草绘”(Sketch) 对话框中选取“草绘”(Sketch)。这将打开草绘工具。

10. 在屏幕右侧的草绘工具栏中选取“创建矩形”(Create Rectangle) 工具。

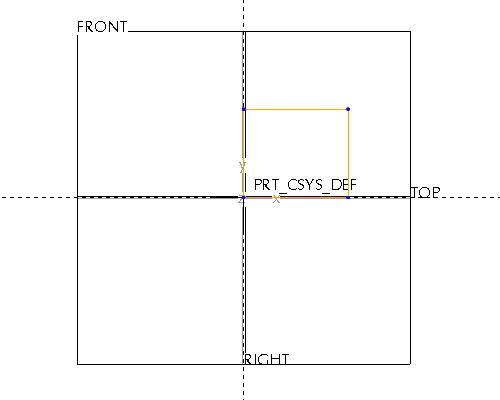

11. 用左键在相交基准平面的中心选取一次，开始草绘矩形。沿对角线向右上方移动光标，然后再执行一次左键选取操作完成矩形，如下所示。



12. 选取“选取项目”(Select Item) 工具。



    系统将自动创建缺省尺寸以定义该形状。可通过强化这些“弱”尺寸来建立设计意图，从而可使用可预测的结果对模型进行修改。

13. 双击水平尺寸，将值改为 30。

14. 双击竖直尺寸，将值改为 20。

15. 选取“草绘完成”(Sketch Complete) 图标，完成草绘。

16. 在键盘上按 CTRL+D，返回模型的缺省方向。

17. 在草绘仍加亮的情况下，选取“拉伸”(Extrude) 工具，拉伸刚刚完成的草绘。



    拉伸特征属于草绘特征，它垂直于草绘平面来拉伸草绘以创建伸出项、切口或曲面等。

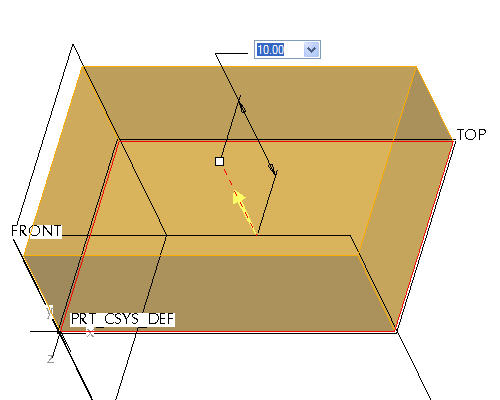

18. 在屏幕上双击拉伸深度值，将其改为 10。



19. 在屏幕右下角的操控板中选取“完成特征”(Complete Feature) 。
