Añadir widgets para la carga de datos
Se requieren dos vistas para esta experiencia:
• Identificación: vista 2D para ayudar a navegar por la experiencia
• Visualización: vista de realidad aumentada cargar los modelos y Objetivos Modelo
1. Abra Vuforia Studio.
2. Cree un proyecto y seleccione Dispositivo móvil - Por defecto como tipo de plantilla.
3. En la ventana Nuevo proyecto, escriba Ejemplo de comparación físico-digital en el campo Nombre de proyecto y confirme que se usa el URL de Experience Service correcto.
4. Para crear una vista nueva, pulse el icono verde con el signo más junto a VISTAS. Seleccione 2D, asigne a la vista el nombre Identificación y pulse Listo.
5. Para borrar la vista por defecto Inicio, selecciónela y pulse Borrar en el panel DETALLES.
6. En la vista Identificación, pulse el icono de orientación (
) para cambiar la orientación de vertical a horizontal y seleccione iPad en el menú desplegable de tamaño del lienzo.
) para cambiar la orientación de vertical a horizontal y seleccione iPad en el menú desplegable de tamaño del lienzo.
7. Cree otra vista nueva, seleccione RA como Tipo y asigne a la vista el nombre Visualización.

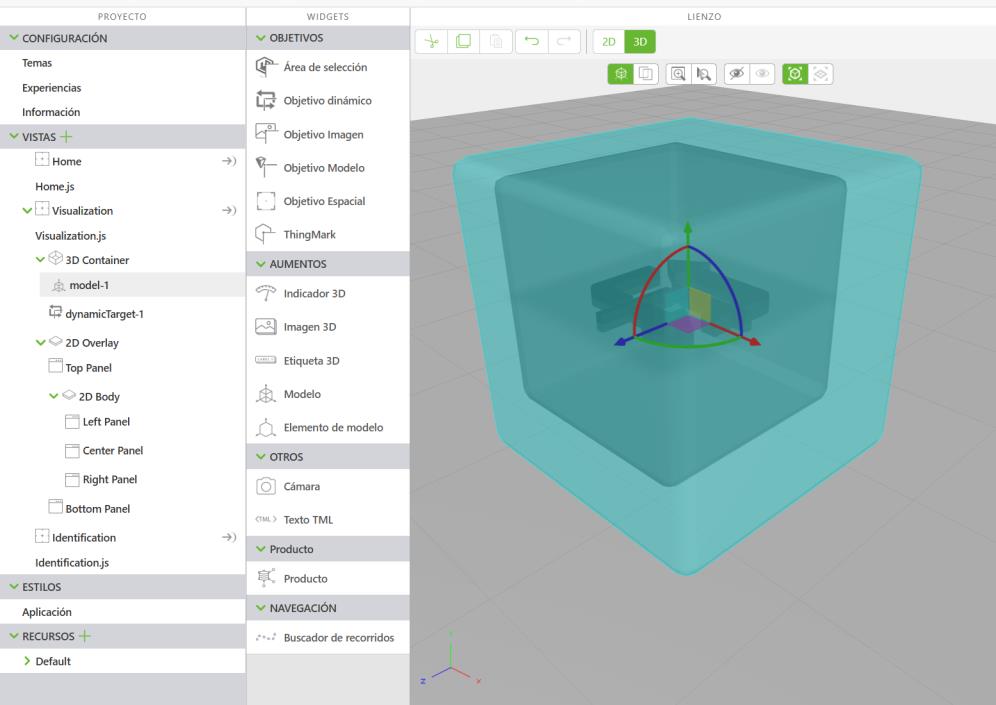

8. En el lienzo 3D:
◦ Añada un widget del tipo Modelo y actualice la propiedad ID de Studio a dynamicModel.
◦ Añada un widget del tipo Objetivo dinámico y actualice las siguientes propiedades:
▪ Coordenada X, Coordenada Y y Coordenada Z: haga coincidir estas coordenadas con el widget del tipo Modelo
▪ ID de Studio: introduzca dynamicTarget
9. En la vista Visualización, cambie al lienzo 2D y añada un widget del tipo Producto. Introduzca dynamicProduct para la propiedad ID de Studio.
10. Con el widget Producto seleccionado, cree los siguientes enlaces:

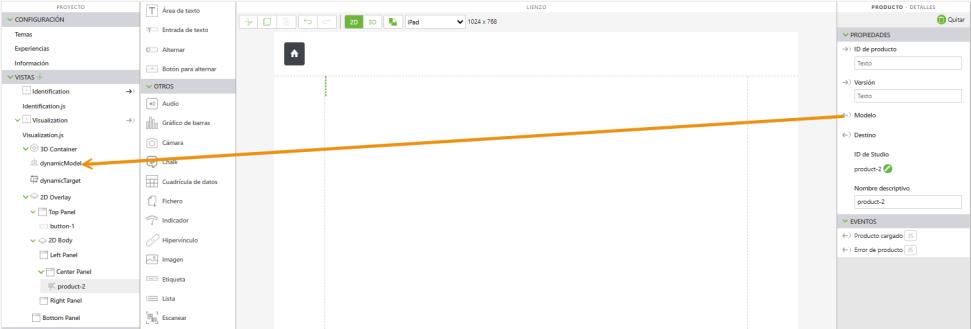

◦ Arrastre la propiedad Modelo del widget Producto y suéltela en dynamicModel en el árbol de proyectos para crear un enlace. En la ventana Seleccionar destino de enlace, seleccione Recurso y pulse en Enlazar.

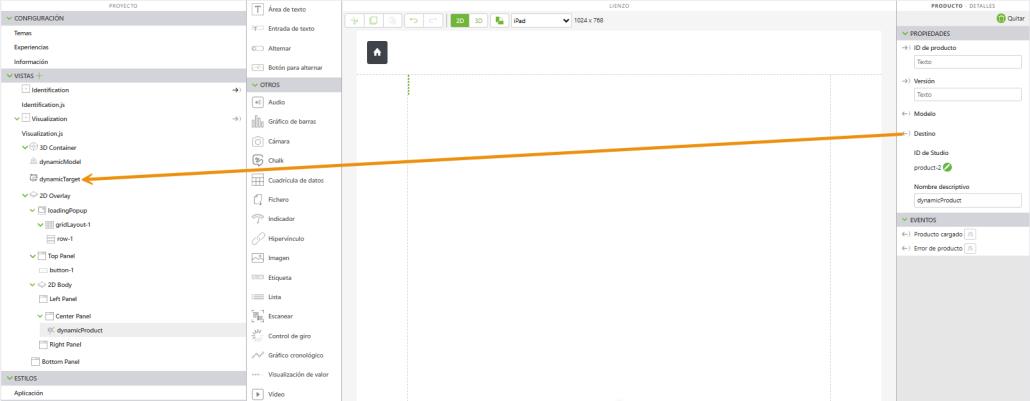

◦ Arrastre la propiedad Objetivo del widget Producto y suéltela en dynamicTarget en el árbol de proyectos para crear un enlace. En la ventana Seleccionar destino de enlace, seleccione Recurso y pulse en Enlazar.
11. A continuación, vaya a la vista Identificación y complete lo siguiente:
◦ Añada un widget del tipo Panel al lienzo.
◦ Arrastre un widget del tipo Escanear y suéltelo en el widget Panel.
12. En el panel DATOS, pulse en el signo más verde junto a PARÁMETROS DE APLICACIÓN. Cuando aparezca la ventana Añadir parámetro de aplicación, escriba productID en el campo Nombre y pulse en Añadir.

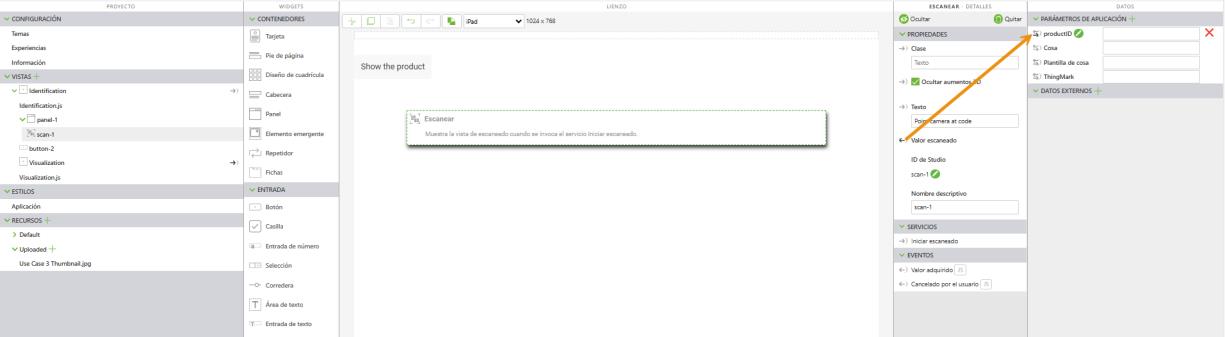

13. Arrastre la propiedad Valor escaneado del widget Escanear y suéltela en el nuevo parámetro de aplicación productID para crear un enlace.
14. Añada un widget del tipo Botón al lienzo y complete lo siguiente:
◦ En la propiedad Texto, introduzca Start Scanning.

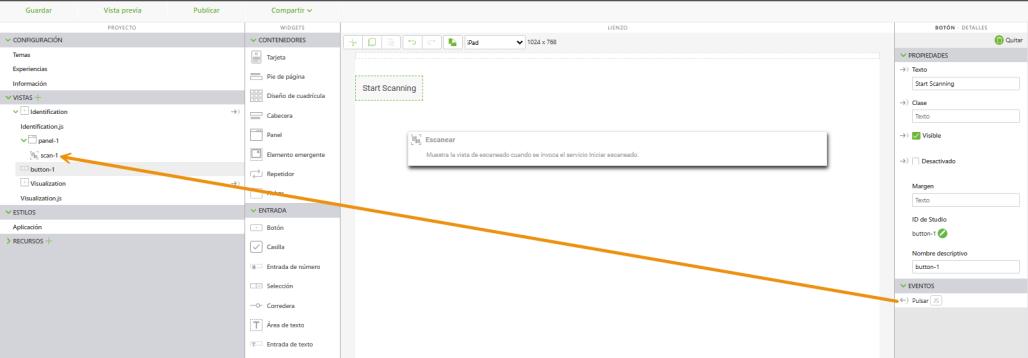

◦ Arrastre el evento Pulsar del widget Botón y suéltelo en escanear-1 en el árbol de proyectos para crear un enlace. Seleccione Iniciar escaneo en la ventana Seleccionar destino de enlace y pulse Enlazar.
15. Vaya hasta la vista Visualización, arrastre el parámetro de aplicación productID y suéltelo en dynamicProduct en el árbol de proyectos para crear un enlace. Seleccione ID de producto en la ventana Seleccionar destino de enlace y pulse Enlazar.
16. Vaya a la vista Identificación y complete lo siguiente:
◦ Añada un widget del tipo Botón al lienzo e introduzca Mostrar el producto en el campo de propiedad Texto.

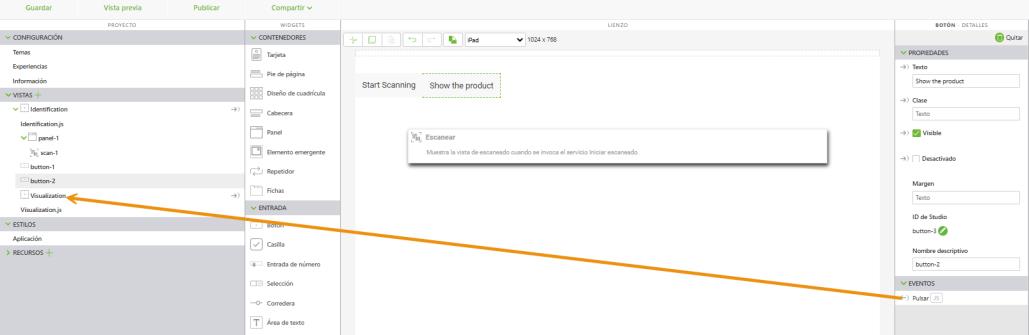

◦ Arrastre el evento Pulsar del nuevo botón Mostrar el producto y suéltelo en la vista Visualización del árbol de proyectos para crear un enlace. Seleccione Navegar en la ventana Seleccionar destino de enlace y pulse Enlazar.
17. La experiencia hasta ahora tendría que ser similar a la de los ficheros del proyecto en GitHub.
18. A partir de aquí, puede seguir adelante y escanear los códigos de barras proporcionados en Carga dinámica 101: pregenerar los activos (o los suyos si ha decidido utilizarlos) para probar la navegación básica que debería permitirle cargar lo siguiente:
◦ La versión más reciente de sus productos generados previamente
◦ La versión de calidad original o calidad media de su modelo, según si se simplificó o no en el momento del abastecimiento.
◦ La mejor calidad y la versión más reciente de los objetivos vinculados disponibles
19. Ahora, vamos a cargar el sombreador de contorno en la experiencia.
