Propiedad
|
JavaScript
|
Tipo
|
Descripción
|
|
Texto
|
text
|
string
|
Texto que aparece en el widget.
|
|
Recurso
|
src
|
resource url
|

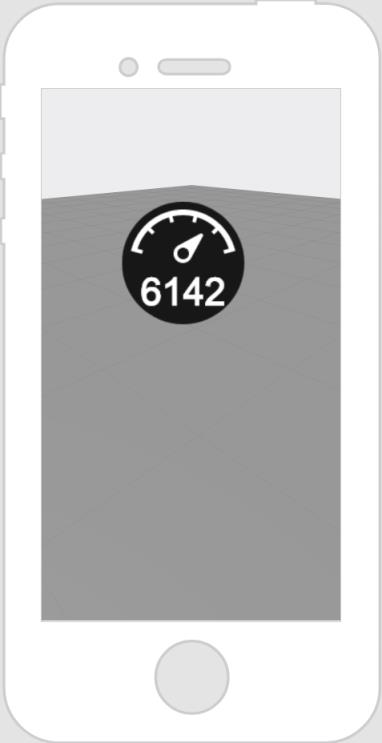

La ruta a la imagen que se utiliza para el indicador 3D. Por defecto, se define en vu_gauge1.svg.
Para incluir un indicador 3D, se puede realizar una de las acciones siguientes: • Pulse en  junto al campo para añadir un nuevo fichero de imagen.• Escriba o copie y pegue el URL de la imagen en el campo. • Seleccione una imagen del menú desplegable. Formatos de fichero soportados: • .png • .jpg • .svg • .jpeg • .gif • .bmp |
|
Fuente
|
font
|
string
|
Tipo de fuente. Por defecto, se define en Arial.
|
|
Tamaño de fuente
|
fontsize
|
string
|
Tamaño de la fuente en píxeles. Por defecto, se define en 40 px.
|
|
Atributos de texto
|
textattrs
|
string
|
Atributos del texto:
• Relleno
• Texto de línea base
• Alineación de texto
|
|
Activar formato basado en estado
|
enableStateFormatting
|
boolean
|
Permite aplicar formato al widget según las definiciones de estado que se hayan establecido en ThingWorx.
Si la casilla está seleccionada, aparecen las propiedades siguientes:
• Campo dependiente
• Definición de estado
Para obtener más información sobre las definiciones de estado y de estilo en ThingWorx, consulte Definiciones de estado y de estilo en el ThingWorx Centro de ayuda.
|
|
Campo dependiente
|
stateFormatValue
|
string
|
Esta propiedad está visible si se selecciona la casilla de verificación Activar formato según estado. Para obtener más información sobre las definiciones de estado y de estilo en ThingWorx, consulte Definiciones de estado y de estilo en el ThingWorx Centro de ayuda.
|
|
Definición de estado
|
stateFormat
|
boolean
|
Esta propiedad está visible si se selecciona la casilla de verificación Activar formato según estado. Para obtener más información sobre las definiciones de estado y de estilo en ThingWorx, consulte Definiciones de estado y de estilo en el ThingWorx Centro de ayuda.
|
|
Coord. X de texto con relación a lienzo
|
textx
|
number
|
Ubicación del texto en el eje X respecto al lienzo.
|
|
Coord. Y de texto con relación a lienzo
|
texty
|
number
|
Ubicación del texto en el eje Y respecto al lienzo.
|
|
Escala
|
scale
|
string
|
Escala del indicador.
|
|
Coordenada X
|
x
|
number
|
Ubicación del indicador en el eje X.
|
|
Coordenada Y
|
y
|
number
|
Ubicación del indicador en el eje Y.
|
|
Coordenada Z
|
z
|
number
|
Ubicación del indicador en el eje Z.
|
|
Rotación X
|
rx
|
number
|
Rotación del indicador en torno al eje X.
|
|
Rotación Y
|
ry
|
number
|
Rotación del indicador en torno al eje Y.
|
|
Rotación Z
|
rz
|
number
|
Rotación del indicador en torno al eje Z.
|
|
Coord. X de imagen con relación a lienzo
|
imagex
|
number
|
Ubicación del indicador en el eje X respecto al lienzo.
|
|
Coord. Y de imagen con relación a lienzo
|
imagey
|
number
|
Ubicación del indicador en el eje Y respecto al lienzo.
|
|
Corrección de crecimiento de lienzo
|
canvasgrowthoverride
|
string
|
Para decidir si se corrige el tamaño del lienzo. Seleccione una de las siguientes opciones:
• El lienzo crece con el tamaño del texto: el tamaño del lienzo cambia a medida que el texto se hace más grande o más pequeño.
• El lienzo crece con el tamaño de la imagen: el tamaño del lienzo cambia a medida que la imagen se hace más grande o más pequeña.
• El lienzo crece con el tamaño de la imagen y el texto (por defecto): el tamaño del lienzo cambia a medida que la imagen o el texto se hacen más grandes o más pequeños (un valor mayor entre el texto y la imagen anulará el tamaño del lienzo).
• Sin corrección: el lienzo mantendrá el tamaño definido por las propiedades Altura del lienzo y Anchura del lienzo.
|
|
Altura del lienzo
|
canvasheight
|
number
|
Altura del lienzo.
|
|
Anchura del lienzo
|
canvaswidth
|
number
|
Ancho del lienzo.
|
|
Cartel
|
billboard
|
boolean
|
Hace girar un widget alrededor de su centro de forma que siempre esté encarado al visualizador. Se alinea con la pantalla.
|
|
Oclusión
|
occlude
|
boolean
|
Si se selecciona esta casilla, la geometría de un widget es invisible, pero al mismo tiempo oculta cualquier otro aumento detrás de la escena 3D.
Así pues, en lugar del widget obstruido aparecen el fondo o el avance de la cámara. Esta opción puede utilizarse para realzar aumentos ocultando la geometría 3D circundante.
|
|
Siempre arriba
|
decal
|
boolean
|
Superpone la geometría de los widgets en cualquier otro aumento de la escena sea cual sea su profundidad en la escena 3D. Si se define en Sí, nunca lo ocultan otros aumentos. Suele utilizarse en etiquetas o sensores que siempre deben estar visibles.
|
|
Opacidad (1 opaco - 0 transparente)
|
opacity
|
number
|
Número entre 0 y 1 que controla el nivel de transparencia del objeto. 0 = completamente transparente; 1 = completamente opaco.
|
|
Giro
|
pivot
|
select
|
Determina el punto de giro de la imagen:
• Arriba a la izquierda
• Arriba en el centro
• Arriba a la derecha
• En medio a la izquierda
• En medio en el centro
• En medio a la derecha
• Abajo a la izquierda
• Abajo en el centro
• Abajo a la derecha
|
|
Altura
|
height
|
number
|
Altura del indicador en metros.
|
|
Anchura
|
width
|
number
|
Ancho del indicador en metros.
|
