ユースケース 5: プラントデータと部門データに割り当てられているエフェクティビティに基づいた部品構造のフィルタ
BOM トランスフォーマの上流ビューに以下の構造が存在するシナリオについて考えてみます。
要件
プラントデータと部門データに割り当てられているエフェクティビティに基づいて部品構造をフィルタします。
「プラントフィルタ」タブの定義式:
{Plant Data: View = Berlin AND Effectivity = 1}
{Production: Effectivity = 1}

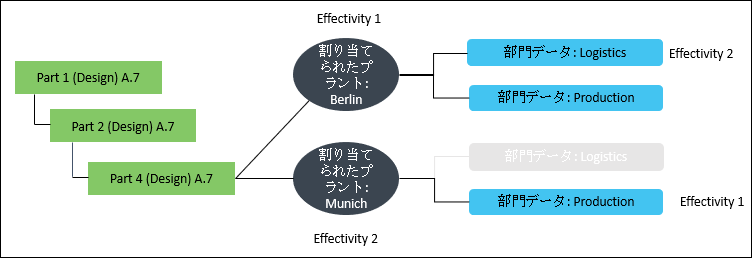

「フィルタを編集」ダイアログボックスでプラントフィルタの基準を設定した後、「OK」をクリックします。BOM トランスフォーマで以下のようなフィルタ後の構造が表示されます。
