Сведения о спецификациях конфигурации
В отличие от обычной ведомости материалов, структура детали охватывает все конфигурации изделия, когда-либо созданные с момента, когда изделие было первоначально выпущено, до конфигурации, используемой в настоящее время в производстве, и конфигураций, которые запланированы для последующих выпусков изделия. Ведомости материалов являются статическими отчетами деталей, включенных в единственную, определенную конфигурацию изделия. Структура изделия является динамической и развертывается с помощью фильтров спецификации конфигурации, чтобы определить версии детали, отображаемые для каждого узла структуры. Значок мастера детали
отображается в структуре детали, если отсутствует версия детали, удовлетворяющая критериям фильтров спецификации конфигурации. Мастер детали указывает на неполную конфигурацию изделия.

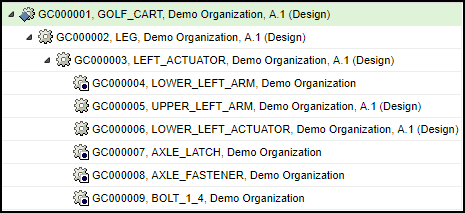

В следующем примере применен фильтр спецификации конфигурации
Опорная структура. Эта опорная структура включает только объекты GC000001, GC000002, GC000003, GC000005 и GC000006. Объекты, исключенные из опорной структуры, отображаются в структуре детали со значком
мастера детали.
Некоторые типы фильтров спецификации конфигурации могут быть также применены к структурам CAD-документов. В приведенной ниже таблице перечислены все типы фильтров спецификации конфигурации и структуры, где они могут использоваться.
Типы фильтров спецификации конфигурации
Цель | Тип фильтра спецификации конфигурации | Описание |
Поиск последних конструкций | Последние | Развертывание структуры с использованием последних созданных версий с выбранными параметрами Представление и Состояние жизненного цикла. Доступно для деталей, документов и структур CAD-документов. | Если версия не найдена в выбранном представлении, к родительскому представлению применяется фильтр "Последние". Например, если выбрано представление "Производство", а для детали не существует версии в представлении "Производство", будет отображена последняя версия в родительском представлении "Конструирование". |
|
Просмотр деталей, находящихся в состоянии наибольшей готовности (например, "Выпущено") на определенную дату. | При готовности | Разверните структуру, чтобы просмотреть ревизии в состоянии жизненного цикла с наибольшей готовностью на выбранную дату. |
Получение конструкции из конкретного события во времени | Опорная структура | Развертывание структуры с использованием версий, взятых из ранее созданной опорной структуры. Доступно для деталей, документов и структур CAD-документов. |
Просмотр конфигурации изделия на основе извещений об изменениях, связанных с деталью. | Изменить | |
Просмотр конфигурации изделия на основании серийного номера или номера партии | Ограничение применимости по ед. измерения | Развертывает структуру детали, используя версии детали, которым назначен определенный серийный номер, номер партии или ограничение применимости номера партии и серийного номера. Доступно только для структур деталей. |
Просмотр конфигурации изделия на основании даты | Ограничение по дате | Развертывает структуру детали, используя версии детали, которым назначено ограничение по дате или по дате и времени. Доступно для структур деталей и документов. |
Получение данных, связанных с запросом на продвижение | Запрос на продвижение | Развертывание структуры с использованием версий, на которые ссылается указанный запрос на продвижение. Доступно для деталей и структур CAD-документов. |
Возврат CAD-данных, успешно регенерированных и сданных на хранение пользователем | Как сохранено | Развертывание структуры CAD-документа в соответствии с опорной структурой, автоматически созданной при сохранении модели CAD. Доступно для структур документов и CAD-документов. |
Использование вкладки спецификации конфигурации в окне правки фильтра
Все типы фильтров спецификации конфигурации, описанные выше, определяются с помощью вкладки Спецификация конфигурации в окне Править фильтр. Вкладка Спецификация конфигурации разделена на левую и правую панели, которые работают совместно. Используйте следующий общий процесс, чтобы настроить или обновить фильтр спецификации конфигурации.
1. Выберите требуемый тип фильтра спецификации конфигурации в раскрывающемся меню Выбрать тип в верхней части левой панели. В зависимости от выбранного типа отображаются различные критерии фильтра.
2. Выберите или введите желаемые критерии фильтра в поля ввода данных на левой панели. Нажмите кнопку Добавить в нижней части левой панели, чтобы добавить новый фильтр в таблицу К применению на панели справа.
3. Измените порядок обработки фильтров спецификации конфигурации, используя стрелки вверх и вниз в правой части таблицы К применению.
| Фильтры спецификации конфигурации в таблице К применению применяются к структуре в том порядке, в котором они содержатся в списке. При обнаружении версии объекта, удовлетворяющей первому фильтру спецификации конфигурации, будет выбрана эта версия, и система перейдет к следующему объекту в структуре. Если версия объекта, удовлетворяющая первому фильтру спецификации конфигурации, не будет обнаружена, система использует второй фильтр спецификации конфигурации, и так далее, пока не будут использованы все фильтры. Если не будет обнаружено ни одной версии объекта, удовлетворяющей хотя бы одному из фильтров спецификации конфигурации, будет показан значок мастера объекта , означающий, что структура не определена полностью. |
4. Чтобы применить фильтр структуры к верхнему узлу структуры детали, установите флажок Применить к объекту верхнего уровня ниже таблицы К применению.
| • Установка флажка Применить к объекту верхнего уровня может привести к изменению узла верхнего уровня в структуре на версию, соответствующую фильтру структуры. Такое изменение может не быть очевидным. • Для некоторых точек запуска в Windchill флажок Применить к объекту верхнего уровня должен быть установлен. В таких случаях этот флажок может устанавливаться автоматически, так что будет отображаться соответствующая конфигурация. Например, выпущенная спецификация исполнения может быть создана на основе непоследней ревизии конфигурируемой структуры. При отображении выпущенной спецификации исполнения этот корневой узел непоследней версии будет правильно выбран, только если будет установлен флажок Применить к объекту верхнего уровня. |
5. Выберите команду Применить последнее для неразрешенных зависимых объектов под таблицей К применению, чтобы применить фильтр спецификации конфигурации Последние (без указанного вида и в любом состоянии жизненного цикла) к узлам структуры детали, для которых не была выбрана никакая версия.
| Выбор этого параметра гарантирует, что версия детали будет выбираться для каждого узла в структуре детали. |
6. Выберите Скрыть неразрешенные зависимые объекты под таблицей К применению, чтобы скрыть детали, которые не были разрешены для версий в процессе обработки спецификации конфигурации и отображаются как главные детали.
| • Флажок Скрыть неразрешенные зависимые объекты становится недоступным, если установлен флажок Применить последнее для неразрешенных зависимых объектов. • Неразрешенные зависимые объекты - это такие детали, которые не были разрешены для версий в процессе обработки спецификации конфигурации и отображаются как главные детали. • Можно скрыть неразрешенную главную деталь, выбрав этот флажок, если главная деталь не разрешена, поскольку она не должна быть деталью конфигурации. |
7. Нажмите кнопку ОК, чтобы фильтровать структуру текущего изделия.
Фильтры спецификации конфигурации можно обновить, выбрав фильтр в таблице К применению на правой панели и изменив параметры настройки критериев, отображенных на левой панели. Щелкните Обновить, чтобы применить изменения.
Чтобы удалить фильтры спецификации конфигурации, выберите их в таблице К применению и нажмите Удалить в нижней части таблицы.
