在 Creo Illustrate 中更新插圖
欲更新父作業或子作業中的現有插圖，請使用「更新插圖」動作。
當只有一個插圖與一個作業相關聯時，請執行下列步驟：
1. 在「製程計劃瀏覽器」中的父作業、子作業或與子作業連結的參考文件上按一下滑鼠右鍵。
2. 在滑鼠右鍵動作功能表中，選取 > 。
3. 在「開啟檔案」對話方塊中，選取「將其出庫並開啟」，然後按一下「確定」。
使用「製程計劃瀏覽器」建立的插圖會在 Creo Illustrate 中開啟。
 |
當您選取作業或參考文件時，「更新插圖」動作會遵循插圖的產生方式：
• 如果插圖從父作業建立，連結的 Creo 插圖檔案會開啟。
• 如果插圖從子作業建立，子插圖檔案會開啟。
|
4. 在 Creo Illustrate 中更新檔案。
5. 欲儲存檔案，請按一下 > > 。
6. 按一下 > > 。
重點
• 您可以使用「新建插圖」動作建立插圖。您可以將與某個作業相關聯的插圖複製到其他作業。使用「文件集」標籤之「參考文件」部份中提供的
「複製」動作可複製插圖。您可以在相同或不同作業下貼上此插圖。
「複製」動作可複製插圖。您可以在相同或不同作業下貼上此插圖。| | 您只能從原始位置更新插圖。此即複製插圖的來源位置。 |
• 當您從原始位置更新插圖後，無論插圖位於何處，系統都會更新所有位置的變更。
• 如果作業有多個相關聯的插圖，請使用「文件集」標籤之「參考文件」表中提供的
「更新插圖」動作來更新插圖。欲更新插圖，請選取插圖，然後按一下 「更新插圖」。
「更新插圖」動作來更新插圖。欲更新插圖，請選取插圖，然後按一下 「更新插圖」。| | 只能使用「參考文件」表中提供的「更新插圖」動作一次更新一個插圖。 |
• 如果您嘗試更新非發佈的參考文件，會顯示錯誤訊息。
使用案例 - 更新插圖

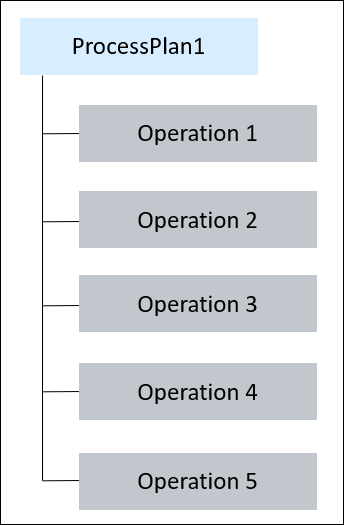

1. 請考慮下列結構存在於「製程計劃瀏覽器」中：
插圖 Doc_MPM_2 與 Operation 1 相關聯。插圖 Doc_MPM_2 的記錄會顯示在 Operation 1 的「文件集」標籤的「參考文件」部份。
2. 使用「文件集」標籤之「參考文件」部份中提供的 「複製」動作可將插圖複製到 Operation 2。
「複製」動作可將插圖複製到 Operation 2。插圖 Doc_MPM_2 現在會顯示在 Operation 2 之「文件集」標籤的「參考文件」部份中。
3. 選取 Doc_MPM_2。

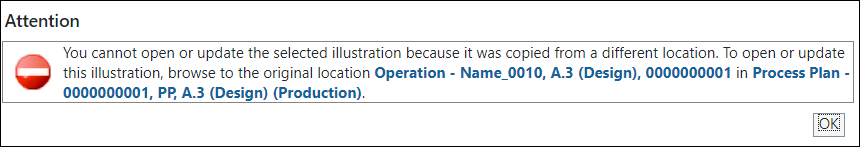

4. 按一下滑鼠右鍵並選取「更新插圖」。會出現一則使用者訊息，說明您無法開啟或更新所選插圖，因為該插圖是從其他位置複製而來。欲開啟或更新此插圖，請瀏覽至原始位置。使用者訊息中也提供關聯製程計劃與作業的超連結。錯誤訊息的範例如下：
您可以從 Operation 1 之「文件集」標籤的「參考文件」部份開啟或更新插圖。
