mBOM 中的彈性組件特徵
下圖顯示「基礎」零件與「軟管」零件的預設表示。

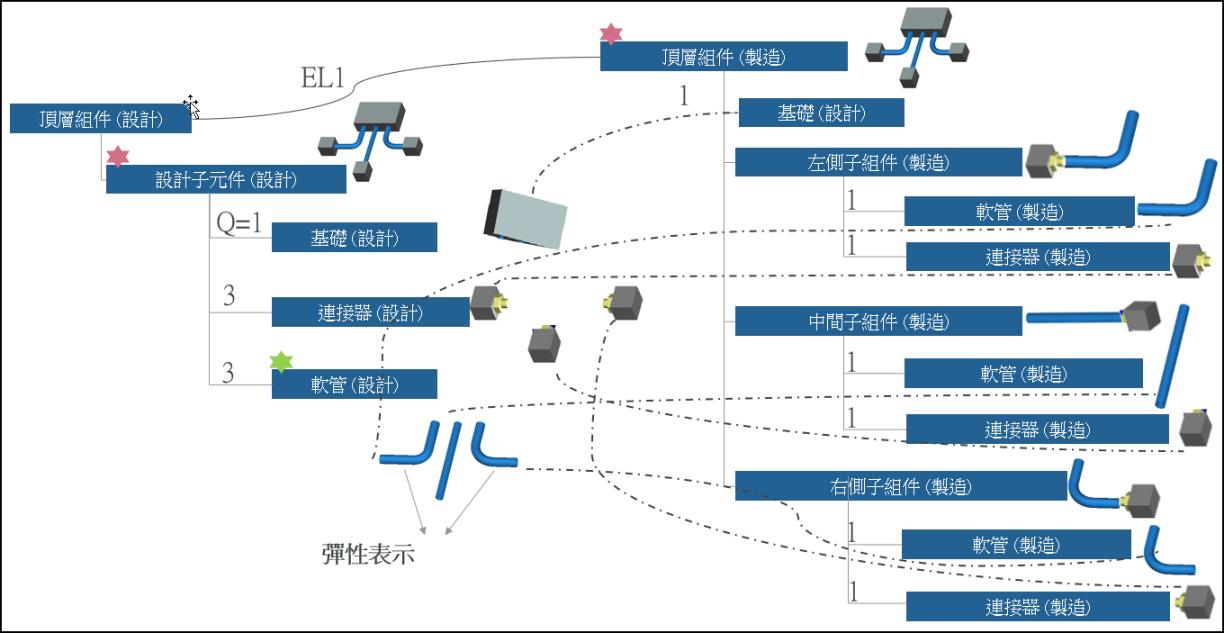

下圖說明包含「基礎」、「連接器」與彈性「軟管」零件的組件結構。這些零件會組裝到一起，以在上游結構中建構「設計子組件」零件。「軟管」與「連接器」零件的每個出現位置會組裝到一起，以在下游結構中建構子組件。這些子組件與「基礎」零件會組裝到一起，以建立「頂層組件」零件。對等出現位置連結會將零件在上游側的出現位置對應至其在下游側的出現位置。
「設計子組件」會將與組件特徵相關的資訊儲存在上游側。這會在圖中表示為
。預設表示中未折彎的「軟管」零件會在「設計子組件」的前後關聯中表示為折彎。但是，「設計子組件」在下游側沒有對等零件。由於上游側與下游側的「頂層組件」零件是這兩個結構的通用對等前後關聯，因此，與彈性特徵相關的資訊會儲存在下游側的「頂層組件」零件中。因此，當您嘗試更新彈性零件時，會出庫「頂層組件」。
。預設表示中未折彎的「軟管」零件會在「設計子組件」的前後關聯中表示為折彎。但是，「設計子組件」在下游側沒有對等零件。由於上游側與下游側的「頂層組件」零件是這兩個結構的通用對等前後關聯，因此，與彈性特徵相關的資訊會儲存在下游側的「頂層組件」零件中。因此，當您嘗試更新彈性零件時，會出庫「頂層組件」。只有在建立 mBom 的同時將·edrload.dynamicstructure.representationasfeaturesource·內容設定為·false·時，才會顯示彈性表示。若設定為 false，會將資料填入下游節點，用來在下游結構中顯示彈性表示。
 | Windchill 中的彈性組件特徵有已知限制： • 「製程計劃瀏覽器」不支援彈性組件特徵的製造前後關聯。 • 系統支援特定使用案例之零件的圖像關聯。針對其他所有情境，圖像關聯目前無法使用。支援的使用案例包括列出多主體零件的所有分配、載入分配等。如需詳細資訊，請參閱製程計劃瀏覽器 (PPB) 中的視覺化更新。 • 子零件的方位可能有一些問題，其絕對位置的計算方式是將其相對位置乘以其父零件在擁有彈性組件特徵之零件上方階層中的位置。 • 當上游側的彈性組件特徵幾何沒有變更時，協調協助可能仍會偵測彈性表示的變更。您可以選擇透過比較上游側與下游側的視覺化來解決此差異。 • 當使用「產生下游結構」、「同步處理結構關聯性」或「新建全域替代 BOM」動作更新下游結構時，在零件彈性表示中偵測到的更新不會保留在下游結構中。 |
