Windchill 偏好設定管理公用程式中的常用偏好設定 (NX)

與其他應用程式整合 > Windchill Workgroup Manager 文件集 > NX > Windchill Workgroup Manager 偏好設定 (NX) > Windchill 偏好設定管理公用程式中的常用偏好設定 (NX)

本節包含一些較常用的偏好設定，其可根據您的 Windchill 角色設定或修改。

本節列出的是最常用的偏好設定，而非所有可使用「偏好設定管理」公用程式進行設定的偏好設定。如需 Windchill Workgroup Manager for NX 之偏好設定的完整清單，請參閱「偏好設定管理」公用程式。

下表列出了偏好設定類別「操作」、「Workgroup Manager 用戶端」與「工作區」中的最常用偏好設定，其可根據您的 Windchill 角色針對 Windchill Workgroup Manager for NX 進行管理。

作業下的偏好設定

欲檢視可從「作業」類別及其子類別設定的伺服器端偏好設定，請參閱操作偏好設定。

Workgroup Manager 用戶端下的偏好設定

下表描述可從「Workgroup Manager 用戶端」類別與子類別中設定或修改的最常用偏好設定。

名稱

前後關聯

值

「定義應用程式所使用的物件庫」

• 網站

• 組織

• 產品

• 專案

• 物件庫

「禁用即時出庫」

• 網站

• 組織

• 產品

• 專案

• 物件庫

控制執行「儲存」動作時「衝突」 (針對即時出庫) 視窗的顯示，並使用下列其中一個選項解決出庫衝突︰

• 「出庫」- 禁用「衝突」 (針對即時出庫) 視窗，並出庫文件。

• 「版本修訂並出庫」- 禁用「衝突」 (針對即時出庫) 視窗；版本修訂並出庫文件。

• 「繼續」- 禁用「衝突」 (針對即時出庫) 視窗，並繼續儲存文件，而不出庫。

未明確出庫的文件不符合入庫的資格。

• 「否」(預設值) - 啟用「衝突」 (針對即時出庫) 視窗的顯示。

「在前後關聯內設計」 > 「略過圖像更新的屬性」

• 網站

• 組織

• True

• False

「在前後關聯內設計」 > 「從組態前後關聯中建立設計前後關聯時隱藏精靈」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「在前後關聯內設計」 > 「顯示排除節點」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「工程圖定義」

• 網站

• 組織

• 屬性

• 檔案名稱

「工程圖檔案名稱」

• 網站

• 組織

檔案名稱

「工程圖圖層 ID」

• 網站

• 組織

layer

「於重新整理時啟用在 CAD 工作階段中取代」

• 網站

• 組織

• Yes

• No

「建立族表例證」 > 「在族表泛型新增 CAD 系統屬性」

• 網站

• 組織

• Yes

• No

「獨立修改實例」

• 網站

• 組織

• Yes

• No

「jt2pv 可執行檔的位置」

• 網站

• 組織

<字串值>

「jt2pv 逾時值」

• 網站

• 組織

<逾時值>

「對應系統屬性與檔案內容」 > 「CAD 文件版序系統屬性」

• 網站

• 組織

• PTC_WM_ITERATION

• CAD 文件版序系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件生命週期狀態系統屬性」

• 網站

• 組織

• PTC_WM_LIFECYCLE_STATE

• CAD 生命週期狀態系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件生命週期系統屬性」

• 網站

• 組織

• PTC_WM_LIFECYCLE

• CAD 生命週期系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件名稱系統屬性」

• 網站

• 組織

• PTC_WM_NAME

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件編號系統屬性」

• 網站

• 組織

• PTC_WM_NUMBER

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「工程圖系統屬性」

• 網站

• 組織

PTC_WM_IS_DRAWING

「對應系統屬性與檔案內容」 > 「建立者屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_CREATED_BY 時，會建立用來顯示建立 CAD 文件的使用者名稱的內容。

「對應系統屬性與檔案內容」 > 「建立時間屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_CREATED_ON 時，會建立用來顯示建立 CAD 文件的日期與時間的內容。

wgmclient.ini 檔案中的偏好設定 Date.Type.Parameter.Format 可控制日期與時間字串。

「對應系統屬性與檔案內容」 > 「修改者屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_MODIFIED_BY 時，會建立用來顯示上次修改 CAD 文件的使用者名稱的內容。

「對應系統屬性與檔案內容」 > 「修改日期屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_MODIFIED_ON 時，會建立用來顯示上次修改 CAD 文件的日期與時間的內容。

wgmclient.ini 檔案中的偏好設定 Date.Type.Parameter.Format 可控制日期與時間字串。

「對應系統屬性與檔案內容」 > 「組織 ID 系統屬性」

• 網站

• 組織

• PTC_WM_ORGANIZATION_ID

• <CAD 系統屬性>

「對應系統屬性與檔案內容」 > 「零件名稱系統屬性」

• 網站

• 組織

• PTC_WM_PART_NAME

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「零件編號系統屬性」

• 網站

• 組織

• PTC_WM_PART_NUMBER

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「版本修訂系統屬性」

• 網站

• 組織

• PTC_WM_REVISION

• CAD 系統屬性

「註記預設可變類型」

• 網站

• 組織

${internet_domain_name}.Note

「開啟收集器」 > 「包括相依 CAD/動態文件」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• 必要

• All

• None

「開啟收集器」 > 「包括相關工程圖」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• None

• All

• 初始選取

「在 CAD 工具內開啟非原生物件」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「正在儲存已匯出檔案」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 附件

• Windchill CAD 文件

「同步處理編號與檔案名稱」

• 網站

• 組織

• Yes

• No

「復原出庫覆寫本機內容」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「未管理「唯讀區」位置」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

<搜尋檔案路徑>

「更新覆寫本機內容」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「原機儲存後上載」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「上載 CAD/動態文件與附件篩選器」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• CAD/Dynamic Document Type

• Attachment File Type

• Content Category

「上載相關工程圖」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「對應自訂系統屬性與檔案內容」

網站

指定與 CAD 文件相關之物件中的其他屬性，這些屬性會在 CAD 工具中顯示為參數或內容。

• 如果從較舊發行版本升級至 Windchill 11.1 M020 時，當您開啟先前發行版本中儲存的大型 CAD 組件 (其中上述內容之一配置為非空白名稱) 時，可能會發現效能問題。這是因為從 Windchill 11.1 M020 開始，當依預設從 Windchill 開啟 CAD 文件時，Windchill Workgroup Manager 會強制將其他 Windchill 系統屬性傳播至 CAD 模型。與不傳播 Windchill 系統屬性相比，傳播這些屬性會增加檔案的載入時間。

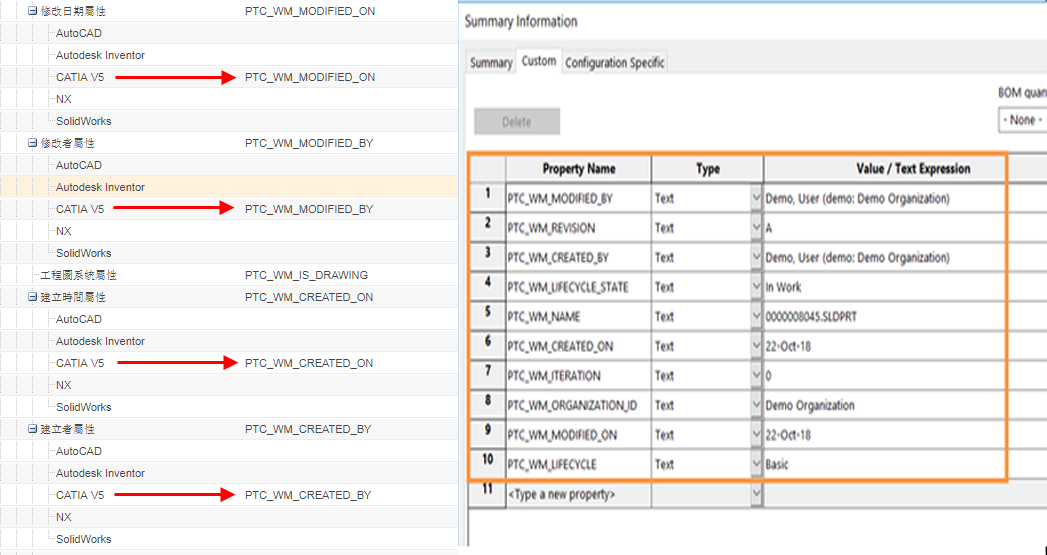

• 如果您的需求不涉及這些 Windchill 系統屬性，則可透過將屬性名稱設定為空白值來忽略這些屬性。Windchill Workgroup Manager 不會將 Windchill 系統屬性傳播至 CAD 模型，從而避免舊有資料的效能降低。下列圖像顯示如何設定 Windchill 伺服器偏好設定與傳播預設系統屬性。

工作區下的偏好設定

下表描述可從「工作區」類別與子類別中設定或修改的最常用偏好設定。

名稱

前後關聯

全部值

「新增至工作區並出庫」 > 「將主要內容新增至工作區」

• 網站

• 組織

• 使用者

• DOWNLOAD

• LINK

「新增至工作區並出庫」 > 「新增至工作區收集器」 [偏好設定名稱]

• 網站

• 組織

• 使用者

從 <CAD 工具的名稱> 的偏好設定清單中選取偏好設定與適當值。

針對 NX，有一些偏好設定可在「工作區」 > 「新增至工作區並出庫」 > 「新增至工作區收集器」<偏好設定名稱> 之下設定。

「新增至工作區並出庫」 > 「自動鎖定新增至工作區的物件」

• 網站

• 組織

• 使用者

• Yes

• No

「新增至工作區並出庫」 > 「出庫收集器」

• 網站

• 組織

• 使用者

從 NX 的偏好設定清單中選取偏好設定與適當值。

針對 <CAD 工具的名稱>，有一些偏好設定可在「工作區」 > 「新增至工作區並出庫」 > 「出庫收集器」[偏好設定名稱] 之下設定。

「新增至工作區並出庫」 > 「在應用程式中開啟」

• 網站

• 組織

• 使用者

• Yes

• No

「新增至工作區並出庫」 > 「重複使用已修改的工作區內容」

• 網站

• 組織

• 使用者

• Yes

• No

「新增至工作區並出庫」 > 「設定「新增至工作區」的篩選器」

• 網站

• 組織

• 使用者

• DEFAULT

• LATEST

• AS_STORED

• WS_DEFAULT

「新增至工作區並出庫」 > 「設定「出庫」動作的篩選器」

• 網站

• 組織

• 使用者

• DEFAULT

• LATEST

• AS_STORED

• WS_DEFAULT

「新增至工作區並出庫」 > 「設定為出庫」

• 網站

• 組織

• 使用者

• SELECTED_AND_MODIFIED

• SELECTED

• ALL

「新增至工作區並出庫」 > 「將進階標籤作為預設使用」

• 網站

• 組織

• 使用者

• Yes

• No

「編輯工作區偏好設定」 > 「允許 CAD 文件的生失效」

• 網站

• 組織

• 使用者

• Yes

• No

「從工作區匯出」 > 「收集器」 [偏好設定名稱]

• 網站

• 組織

• 使用者

從 NX 的偏好設定清單中選取偏好設定與適當值。

針對 NX，有一些偏好設定可在「工作區」 > 「從工作區匯出」 > 「收集器」<偏好設定名稱> 之下設定。

版本修訂偏好設定

下表描述版本修訂偏好設定。

名稱

前後關聯

描述

「收集器」 > 「快速使用者介面中未使用的收集偏好設定」

• 網站

• 組織

依預設會設定「包括相關 CAD/動態」、「包括相關文件」與「包括相關零件」的值。

有關詳細資訊，請參考從 CAD 工具配置版本修訂和出庫動作使用的收集器偏好設定主題。
