Windchill 偏好設定管理公用程式中的常用偏好設定 (CATIA V5)

與其他應用程式整合 > Windchill Workgroup Manager 文件集 > CATIA V5 > 管理員 > CATIA V5 的偏好設定 > Windchill 偏好設定管理公用程式中的常用偏好設定 (CATIA V5)

本主題會列出可根據您的 Windchill 角色設定或修改的最常用偏好設定，而不會列出可使用「偏好設定管理」公用程式設定的每個偏好設定。如需可針對 Windchill Workgroup Manager for CATIA V5 設定之偏好設定的完整清單，請參閱 Windchill 的「偏好設定管理」公用程式。

• 您可在「Windchill 偏好設定管理」公用程式的「設定偏好設定」視窗中找到這些偏好設定的描述。

• 在用戶端系統上的 wgmclient.ini 檔案中管理的同名偏好設定具有優先權。

作業下的偏好設定

欲檢視可從「作業」類別及其子類別設定的伺服器端偏好設定，請參閱操作偏好設定。

Workgroup Manager 用戶端下的偏好設定

下表描述可從「Workgroup Manager 用戶端」類別與子類別中設定或修改的最常用偏好設定。

名稱

前後關聯

值

「將使用中工作區新增 CATIA DLNames 清單」

• 網站

• 組織

• Yes

• No

「建立萬用 CATPart 並合併全部主體」

• 網站

• 組織

• Yes

• No

「萬用 CATPart 名稱」

• 網站

• 組織

_AllCATPart

「遺失設計表檔案時，允許繼續「儲存至工作區」或入庫」

• 網站

• 組織

• Yes

• No

「允許儲存於不同環境」

• 網站

• 組織

• Yes

• No

「組件層級 CGR 參數」

• 網站

• 組織

• 產品

• 專案

• 物件庫

零件參數

「CATIA V5 範本零件編號」

• 網站

• 組織

• 產品

• 專案

• 物件庫

零件編號

「在前後關聯內設計」 > 「用於新建圖像設計前後關聯動作的組件範本」

• 網站

• 組織

• 產品

• 專案

• 物件庫

ProductTemplate.CATProduct

「在前後關聯內設計」 > 「用於新建圖像設計前後關聯動作的組件範本」 > CATIA V5

• 網站

• 組織

• 產品

• 專案

• 物件庫

ProductTemplate.CATProduct

「在前後關聯內設計」 > 「略過圖像更新的屬性」

• 網站

• 組織

• True

• False

「在前後關聯內設計」 > 「預設設計前後關聯定義規則」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• 僅限組件

• 完整

• 輕量級

• 幾何

「在前後關聯內設計」 > 「預設表示」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• 完整

• 輕量級

• 幾何

「在前後關聯內設計」 > 「「在 Creo View/CAD 工具開啟」的預設範本」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

「在前後關聯內設計」 > 「從組態前後關聯中建立設計前後關聯時隱藏精靈」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「在前後關聯內設計」 > 「顯示排除節點」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「在前後關聯內設計」 > 「顯示新設計前後關聯動作」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• Yes

• No

「禁用即時出庫」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 「出庫」- 禁用「衝突」(針對即時出庫) 視窗，並出庫文件。

• 「版本修訂並出庫」- 禁用「衝突」(針對即時出庫) 視窗；版本修訂並出庫文件。

• 「繼續」- 禁用「衝突」(針對即時出庫) 視窗，並繼續儲存文件，而不出庫。

未明確出庫的文件不符合入庫的資格。

• 「否」- (預設) 啟用「衝突」(針對即時出庫) 視窗的顯示。

「在前後關聯內設計」 > 「顯示「開啟前後關聯處」動作」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• Yes

• No (預設值)

如果將此偏好設定設為「是」，系統會在模型結構報告中顯示「開啟前後關聯處」動作

「啟用環境管理」

• 網站

• 組織

• Yes

• No

「啟用工作階段內唯讀」

• 網站

• 組織

• Yes

• No

「於重新整理時啟用在 CAD 工作階段中取代」

• 網站

• 組織

• Yes

• No

「啟用參數或附單位內容的支援」

• 網站

• 組織

• Yes

• No

「環境管理參數」

• 網站

• 組織

PTC_WM_ENVMGMT

「顯露規格樹中的註釋文字註記」

• 網站

• 組織

• Yes

• No

「顯露製造資訊」

• 網站

• 組織

• Yes

• No

「顯露量測慣性內容」

• 網站

• 組織

• Blank

• PartBody

「在規格樹的特定幾何集下顯露參數」

• 網站

• 組織

• Blank

• Names

• All

「建立族表例證」 > 「將模型實例作為族表 CAD 文件來管理」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• All

• 組件

• 零件

• 禁用

「識別標準零件」

• 網站

• 組織

<標準零件字串值>

「略過遺失的相依物件」

• 網站

• 組織

• Yes

• No

「獨立修改實例」

• 網站

• 組織

• Yes

• No

「管理的環境變數」

• 網站

• 組織

<環境值>

「管理唯讀區資料夾」

• 網站

• 組織

• 產品

• 專案

• 物件庫

<檔案系統路徑值>

「對應系統屬性與檔案內容」 > 「CAD 文件版序系統屬性」

• 網站

• 組織

• PTC_WM_ITERATION

• CAD 文件版序系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件生命週期狀態系統屬性」

• 網站

• 組織

• PTC_WM_LIFECYCLE_STATE

• CAD 生命週期狀態系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件生命週期系統屬性」

• 網站

• 組織

• PTC_WM_LIFECYCLE

• CAD 生命週期系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件名稱系統屬性」

• 網站

• 組織

• PTC_WM_NAME

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「CAD 文件編號系統屬性」

• 網站

• 組織

• PTC_WM_NUMBER

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「建立者屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_CREATED_BY 時，會建立用來顯示建立 CAD 文件的使用者名稱的內容。

「對應系統屬性與檔案內容」 > 「建立時間屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_CREATED_ON 時，會建立用來顯示建立 CAD 文件的日期與時間的內容。

wgmclient.ini 檔案中的偏好設定 Date.Type.Parameter.Format 可控制日期與時間字串。

「對應系統屬性與檔案內容」 > 「修改者屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_MODIFIED_BY 時，會建立用來顯示上次修改 CAD 文件的使用者名稱的內容。

「對應系統屬性與檔案內容」 > 「修改日期屬性」

• 網站

• 組織

預設名稱會設定為空白值。

將內容名稱設定為 PTC_WM_MODIFIED_ON 時，會建立用來顯示上次修改 CAD 文件的日期與時間的內容。

wgmclient.ini 檔案中的偏好設定 Date.Type.Parameter.Format 可控制日期與時間字串。

「對應系統屬性與檔案內容」 > 「組織 ID 系統屬性」

• 網站

• 組織

• PTC_WM_ORGANIZATION_ID

• <CAD 系統屬性>

「對應系統屬性與檔案內容」 > 「零件名稱系統屬性」

• 網站

• 組織

• PTC_WM_PART_NAME

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「零件編號系統屬性」

• 網站

• 組織

• PTC_WM_PART_NUMBER

• CAD 系統屬性

「對應系統屬性與檔案內容」 > 「版本修訂系統屬性」

• 網站

• 組織

• PTC_WM_REVISION

• CAD 系統屬性

「註記預設可變類型」

• 網站

• 組織

${internet_domain_name}.Note

「開啟收集器」 > 「包括相依 CAD/動態文件」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• 必要

• All

• None

「開啟收集器」 > 「包括相關工程圖」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• None

• All

• 初始選取

「在 CAD 工具內開啟非原生物件」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「設定 CAD 元件名稱」

• 網站

• 組織

• 產品

• 專案

• 物件庫

控制 CATIA V5 實例名稱是否對應至 CAD 結構中的元件名稱，以及是否在 Windchill WTPart 結構中作為參考位置使用。

• 「是」 (預設) - 將實例名稱對應至 Windchill，並將其傳播至 Windchill「出現位置」標籤中的「參考位置」欄。

• 「否」- 不將實例名稱對應至 Windchill。「參考位置」欄會保持空白。

「使用 CATIA 實例名稱解決破斷連結」

• 網站

• Yes

• No

「將資料隨使用中環境儲存」

• 網站

• 組織

• Yes

• No

「為參數儲存方程式值」

• 網站

• Yes

• No

「正在儲存已匯出檔案」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 附件

• Windchill CAD 文件

「復原出庫覆寫本機內容」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「未管理「唯讀區」位置」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

<搜尋檔案路徑>

「更新覆寫本機內容」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「原機儲存後上載」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• Yes

• No

「上載 CAD/動態文件與附件篩選器」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• 使用者

• CAD/Dynamic Document Type

• Attachment File Type

• Content Category

「上載 CGR 檔案」

• 網站

• 組織

• 產品

• 專案

• 物件庫

• Yes

• No

「上載 CGR 檔案」 > CATIA V5

• 網站

• 組織

• 產品

• 專案

• 物件庫

• Yes

• No

「對應自訂系統屬性與檔案內容」

網站

指定與 CAD 文件相關之物件中的其他屬性，這些屬性會在 CAD 工具中顯示為參數或內容。

• 如果從較舊發行版本升級至 Windchill 11.1 M020 時，當您開啟先前發行版本中儲存的大型 CAD 組件 (其中上述內容之一配置為非空白名稱) 時，可能會發現效能問題。這是因為從 Windchill 11.1 M020 開始，當依預設從 Windchill 開啟 CAD 文件時，Windchill Workgroup Manager 會強制將其他 Windchill 系統屬性傳播至 CAD 模型。與不傳播 Windchill 系統屬性相比，傳播這些屬性會增加檔案的載入時間。

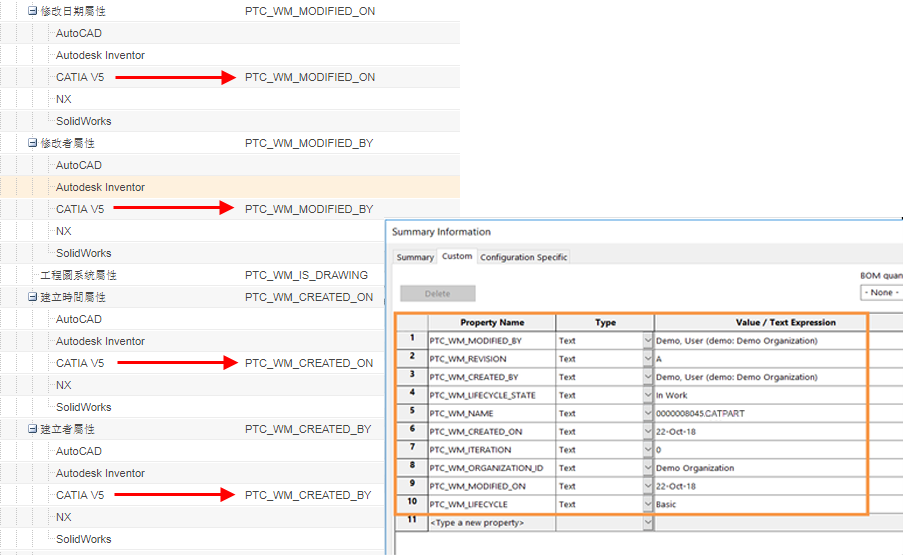

• 如果您的需求不涉及這些 Windchill 系統屬性，則可透過將屬性名稱設定為空白值來忽略這些屬性。Windchill Workgroup Manager 不會將 Windchill 系統屬性傳播至 CAD 模型，從而避免舊有資料的效能降低。下列圖像顯示如何設定 Windchill 伺服器偏好設定與傳播預設系統屬性。

工作區下的偏好設定

下表描述可從「工作區」類別與子類別中設定或修改的最常用偏好設定。

名稱

前後關聯

全部值

「新增至工作區並出庫」 > 「將主要內容新增至工作區」

• 網站

• 組織

• 產品

• 專案

• 使用者

• DOWNLOAD

• LINK

「新增至工作區並出庫」 > 「新增至工作區收集器」 <偏好設定名稱>

• 網站

• 組織

• 產品

• 專案

• 使用者

從 CATIA V5 的偏好設定清單中選取偏好設定與適當值。

針對 CATIA V5，有一些偏好設定可在「工作區」 > 「新增至工作區並出庫」 > 「新增至工作區收集器」 <偏好設定名稱> 之下設定。

「新增至工作區並出庫」 > 「自動鎖定新增至工作區的物件」

• 網站

• 組織

• 產品

• 專案

• 使用者

• Yes

• No

「新增至工作區並出庫」 > 「出庫收集器」 <偏好設定名稱>

• 網站

• 組織

• 產品

• 專案

• 使用者

從 CATIA V5 的偏好設定清單中選取偏好設定與適當值。

針對 CATIA V5，有一些偏好設定可在「工作區」 > 「新增至工作區並出庫」 > 「出庫收集器」 <偏好設定名稱> 之下設定。

「新增至工作區並出庫」 > 「在應用程式中開啟」

• 網站

• 組織

• 產品

• 專案

• 使用者

• Yes

• No

「新增至工作區並出庫」 > 「重複使用已修改的工作區內容」

• 網站

• 組織

• 產品

• 專案

• 使用者

• Yes

• No

「新增至工作區並出庫」 > 「設定「新增至工作區」的篩選器」

• 網站

• 組織

• 產品

• 專案

• 使用者

• DEFAULT

• LATEST

• AS_STORED

「新增至工作區並出庫」 > 「設定「出庫」動作的篩選器」

• 網站

• 組織

• 產品

• 專案

• 使用者

• DEFAULT

• LATEST

• AS_STORED

「新增至工作區並出庫」 > 「設定為出庫」

• 網站

• 組織

• 產品

• 專案

• 使用者

• SELECTED_AND_MODIFIED

• SELECTED

• ALL

• REQUIRED

「新增至工作區並出庫」 > 「將進階標籤作為預設使用」

• 網站

• 組織

• 產品

• 專案

• 使用者

• Yes

• No

「過期檢查」

• 網站

• 組織

• 產品

• 專案

• 使用者

控制是否針對內嵌工作區清單及 CAD 文件資訊頁的工作副本啟用過期檢查。若啟用，系統會針對本機工作區中的任何內容相對於共用區是否過期執行定期檢查。

• Yes - 啟用工作區頁過期檢查功能。如果本機工作區中的內容已過期，過期指示器圖示會顯示在工作區清單及 CAD 文件資訊頁的工作副本頂部的動作選單旁邊。

• No - 禁用工作區頁過期檢查功能。

「從工作區匯出」 > 「收集器」 > <偏好設定名稱>

• 網站

• 組織

• 產品

• 專案

• 使用者

從 CATIA V5 的偏好設定清單中選取偏好設定與適當值。

針對 CATIA V5，有一些偏好設定可在「工作區」 > 「從工作區匯出」 > 「收集器」 <偏好設定名稱> 之下設定。

「工作區顯示」

• 網站

• 組織

• 產品

• 專案

• 使用者

• 全部項目

• 強調項目

版本修訂偏好設定

下表描述版本修訂偏好設定。

名稱

前後關聯

描述

「收集器」 > 「快速使用者介面中未使用的收集偏好設定」

• 網站

• 組織

依預設會設定「包括相關 CAD/動態」、「包括相關文件」與「包括相關零件」的值。

有關詳細資訊，請參考從 CAD 工具配置版本修訂和出庫動作使用的收集器偏好設定主題。
