mBOM 中的柔性装配特征

下图显示 Base 和 Hose 部件的默认表示。

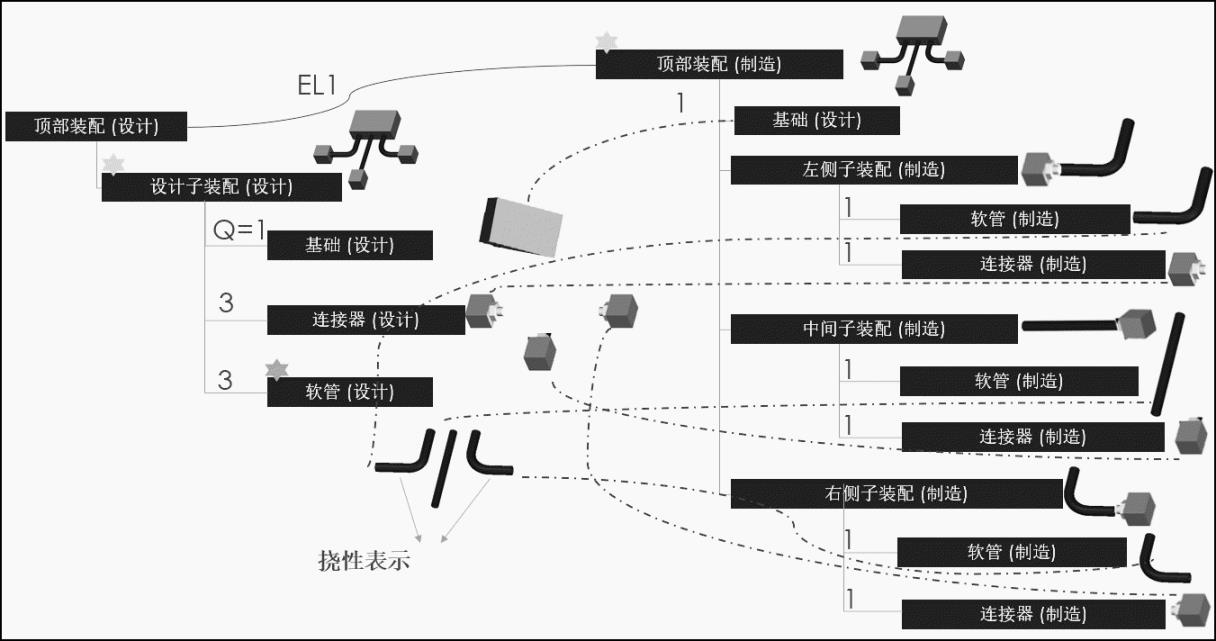

下图说明其中包含 Base、Connector 和柔性 Hose 部件的装配的结构。组装这些部件以在上游结构中构建 Design Sub-Assy 部件。组装 Hose 和 Connector 部件的每个具体值以在下游结构中构建子装配。组装这些子装配和 Base 部件以创建 Top Assy 部件。对等具体值链接会将上游一侧部件的具体值映射到下游一侧部件的具体值。

Design Sub-Assy 部件会存储与上游一侧的装配特征相关的信息。这在图中被标示为

。在默认表示中未折弯的 Hose 部件在 Design Sub-Assy 的上下文中表示为折弯。但是，Design Sub-Assy 在下游一侧没有对等部件。由于上游一侧和下游一侧的 Top Assy 部件是两个结构的共同对等上下文，与柔性特征相关的信息会存储在下游一侧的 Top Assy 部件中。因此，每当尝试更新柔性部件时，都会检出 Top Assy。

只有在创建 mBOM 时将 edrload.dynamicstructure.representationasfeaturesource 特性设置为 false 的情况下，才会显示柔性表示。如果此特性设置为 false，会在下游节点填充数据，以在下游结构中显示柔性表示。

在 Windchill 中，柔性装配特征存在以下已知限制：

• 工艺计划阅览器不支持柔性装配特征的制造上下文。

• 对于特定用例，系统支持部件的图像关联。对于其他所有场景，图像关联当前不可用。支持的用例包括列出多体部件的所有分配、载荷分配等。有关详情，请参阅工艺计划阅览器 (PPB) 的可视化更新。

• 子项部件的位置可能存在一些问题，其绝对位置是通过将其相对位置与其父项部件在包含柔性装配特征的部件上方层次结构中的位置相乘来计算的。

• 如果上游一侧的柔性装配特征的几何没有变化，协调助手可能仍会检测柔性表示的变化。您可以选择比较上游一侧和下游一侧的可视化情况来解决此差异。

• 使用“生成下游结构”、“同步结构关联性”或“新建替代 BOM”操作更新下游结构时，在部件的柔性表示中检测到的更新不会在下游结构中进行维护。
