将 SolidWorks 工具箱特性映射到 Windchill 全局属性
本节概述设置 SOLIDWORKS 工具箱特性到 Windchill 全局属性的映射所需的步骤。
背景
• Windchill 旨在与 SOLIDWORKS 工具箱 Create Parts 选项配合使用，其中每个工具箱部件都将创建为单独文件 (而非单个文件中的配置)。尽管部件被创建为单独的部件文件，但工具箱部件的特性仍被创建为配置特性，而非自定义特性，这些特性会应用到整个文档/文件。
• 默认情况下，Windchill 不会将配置特定特性映射到表示文档/文件的 Windchill CAD 文档，因为在常规部件和装配的一般用例中，单个文件可能存在多个配置，在这种情况下，无法确定应将哪个配置 (如有) 的特性传播到表示整个文件的 Windchill CAD 文档。在配置表示实际部件的情况下，Windchill 支持用户通过族表机制将配置显示为 CAD 文档，而特定配置属性将被传播到表示该特定配置的相关 CAD 文档。
• 对于使用 Create Parts 选项的工具箱部件，在给定的部件文件中仅有一个配置，因此，该配置的特性必定会应用到整个文档。将配置显示为族表实例是没有意义的，因为这会为同一个业务对象创建两个 CAD 文档。
• 解决方案是创建一个链接到配置特定特性的自定义特性。工具箱部件的这些自定义特性将会映射到 Windchill，其映射方式与任何其他 SOLIDWORKS 部件/装配/图纸的自定义属性的映射方式相同。
设置 Windchill 和 SolidWorks 工具箱以将工具箱属性映射到 Windchill
以下步骤概述如何安装 SOLIDWORKS 和 Windchill，以便将 SOLIDWORKS 工具箱特性映射到 Windchill 全局属性。下列步骤中的示例将使用工具箱特性 Material，该特性需要映射到名称为 Material 的 Windchill 全局属性。
 |
设置 SOLIDWORKS 工具箱以使用 Create Parts 选项，并配置 Windchill 首选项以指定 SOLIDWORKS 工具箱存储库部件的 Windchill 位置。有关说明，请参阅使用 Windchill 设置 Solidworks 工具箱。
|
使用工具箱配置以常规方式创建 SolidWorks 工具箱特性

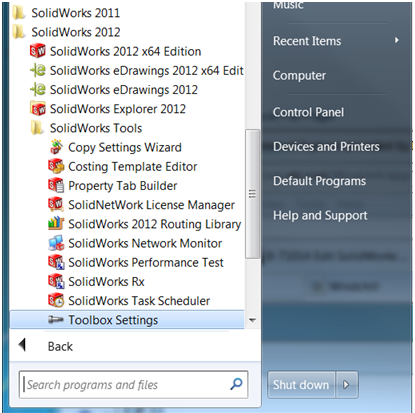

1. 从 Windows“开始”菜单，导航至 > > ，或从 SOLIDWORKS 中选择 > 。

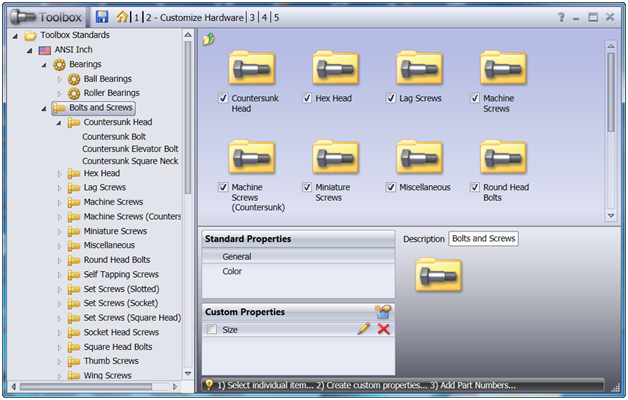

2. 选择要应用属性的级别，然后选择 Add New Custom Property。

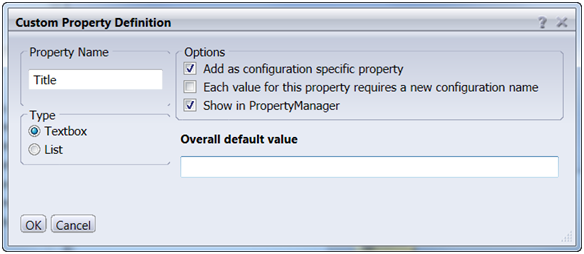

3. 定义 Property Name 和 Options (在此示例中，假定将不同的值应用到各个工具箱部件，而不是将常数值应用到所有部件)，然后选择 Add as configuration specific property 和 Show in property manager选项。完成后，选择 OK。

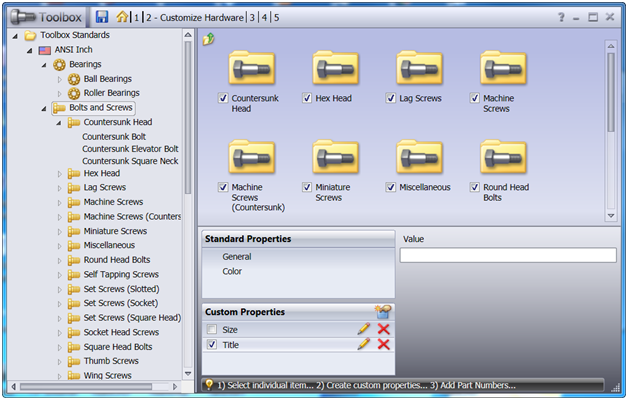

4. 将特性应用到树选择。

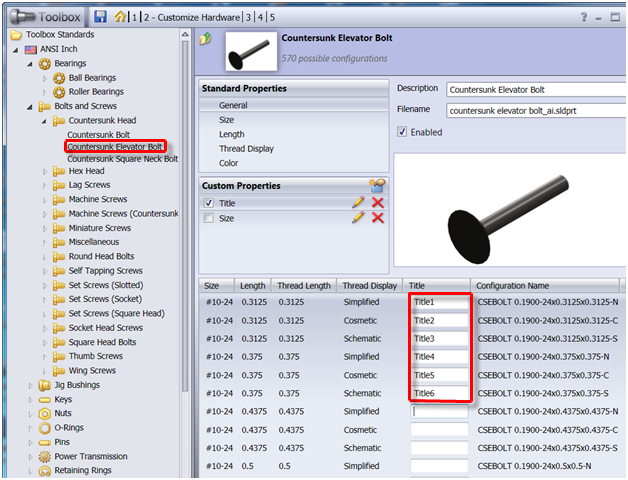

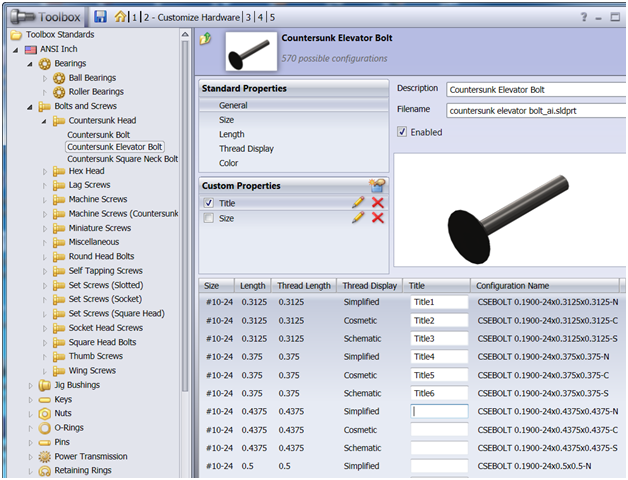

5. 要设置每个不同部件的单个特性，在 Toolbox Standards 树中选择部件类别，然后在提供的字段中输入不同的值。
6. 保存变更并关闭工具箱配置窗口。
创建链接到配置特性的自定义特性

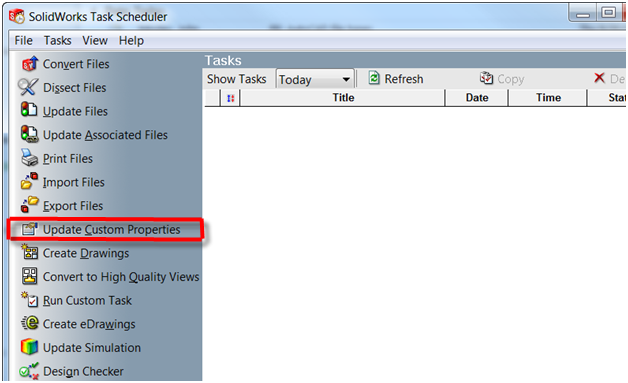

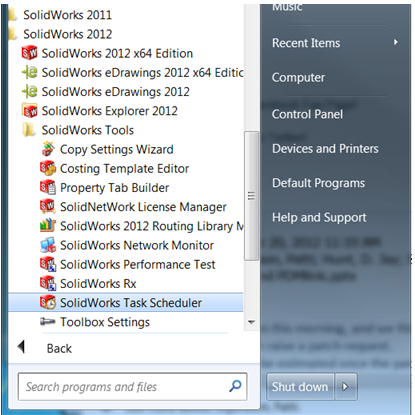

1. 启动 SolidWorks Task Scheduler。
2. 选择 Update Custom Properties。

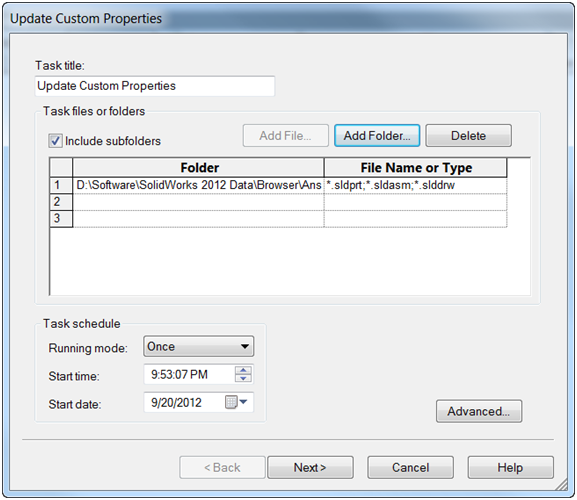

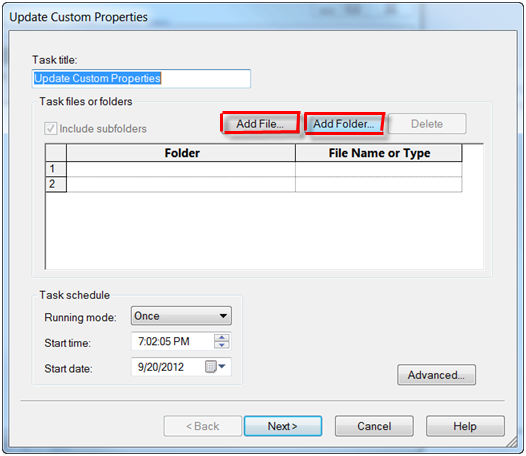

3. 根据要应用特性的分散程度，选择 Add Folder 或 Add File。

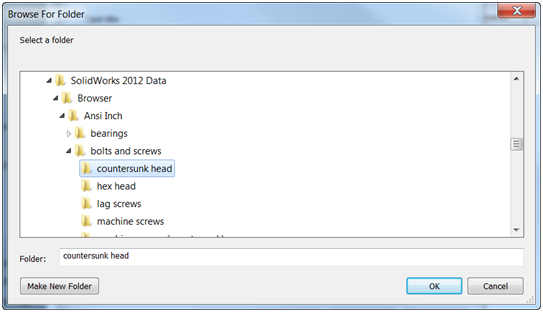

4. 选择要应用特性的 Folder 或 File，然后单击 OK。
5. 指定任务选项 (例如要何时运行任务)，或者纳入子文件夹。如果想立即运行任务，只需接受默认设置即可。选择 Next。

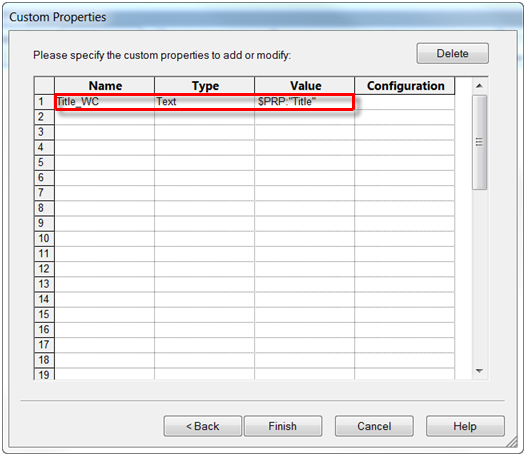

6. 指定要创建的 Custom Properties 列表并链接到配置特定特性。
◦ Name - 要添加并作为自定义特性的属性名称。PTC 建议将这些属性均命名为相同的“特定配置”(带有 _WC 后缀)，表明这些都是将要被映射到 Windchill 的属性。
◦ Type - 文本
◦ Value - 将自定义特性链接到配置特定特性的表达式：$PRP:”config specific attribute name”。
7. 单击 Finish。任务将会运行并完成。

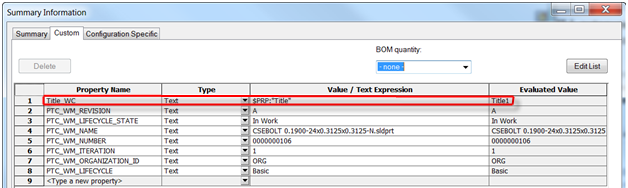

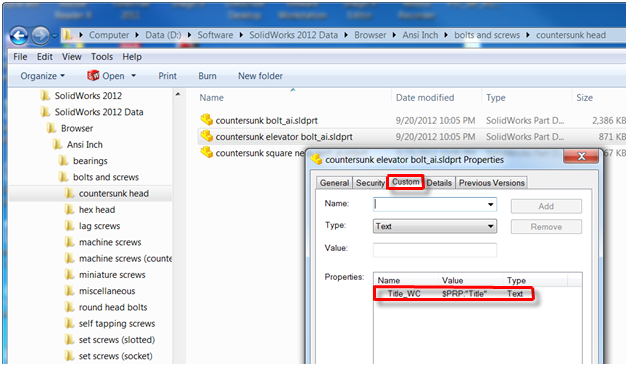

8. 完成后，右键单击文件夹并选择 > ，查看自定义特性是否已添加到基本工具箱部件。
在 Windchill 中创建全局属性并映射到 SolidWorks 自定义特性

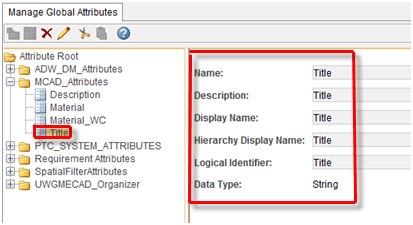

1. 对应于要从 SOLIDWORKS 工具箱部件映射的特性，在 Windchill 中创建全局属性。

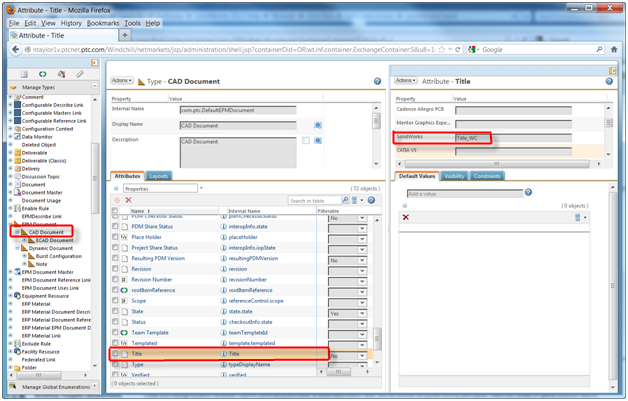

2. 将“属性”添加到“CAD 文档”类型，并指定要填充 Windchill 全局属性 (在此示例中为 "Title_WC") 的 SOLIDWORKS 自定义特性的名称。
验证 - 将工具箱部件拖放到装配中

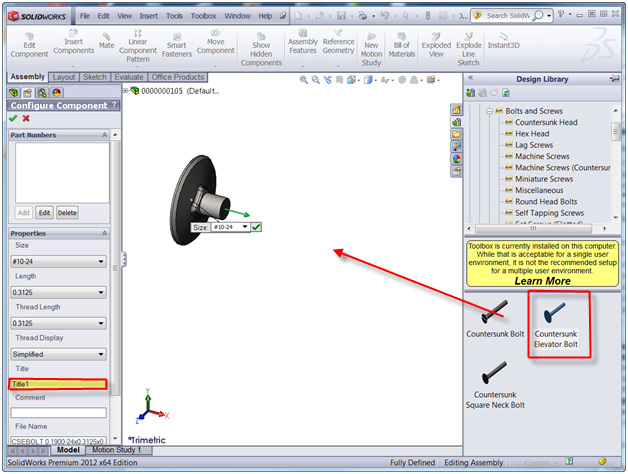

1. 启动链接到 Windchill Workgroup Manager 的 SOLIDWORKS，然后将工具箱部件拖放到装配中。

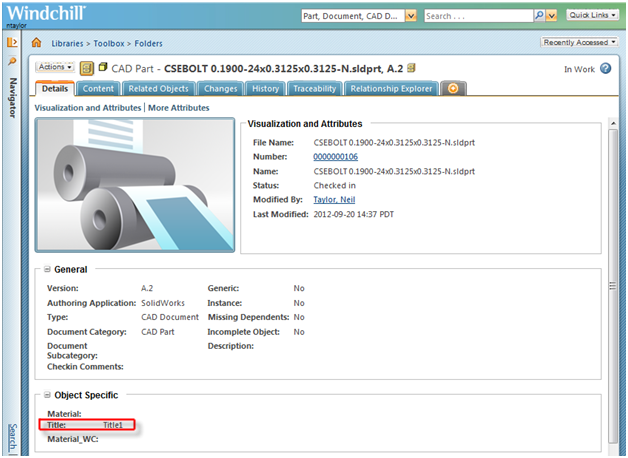

2. 工具箱部件将自动检入到 Windchill 中，而自定义属性将被填充到 Windchill 属性。

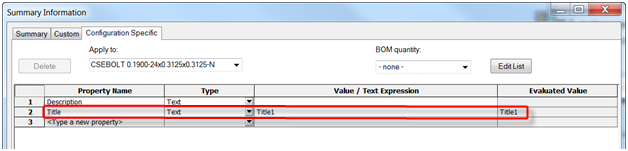

3. 在 SOLIDWORKS 中打开工具箱部件后，您将看到特定配置属性已链接到自定义特性。
4. SOLIDWORKS 工具箱特性到 Windchill 的映射现已完成。
