使用 *.slddrt、*.sldblk 和 *.sldbomtbt 文件
Windchill Workgroup Manager 13.1.0.1 及更高版本支持模板文件，例如 *.slddrt、*.sldblk 和 *.sldbomtbt。在 Windchill 中，这些模板文件被归类为“文档类别：格式”。要处理这些文件，请按照以下步骤将 Windchill 公用区文件夹添加到 SOLIDWORKS 系统选项中：
1. 在 SOLIDWORKS 中，导航至 > ，然后单击 File Locations。
2. 在 Show folders for box 中，选择下列选项之一以输入文件位置：
◦ Sheet Formats (*.slddrt)
◦ Blocks (*.sldblk)
◦ BOM Templates (*.sldbomtbt)
3. 在 Folders 框中，输入公用区文件夹路径。

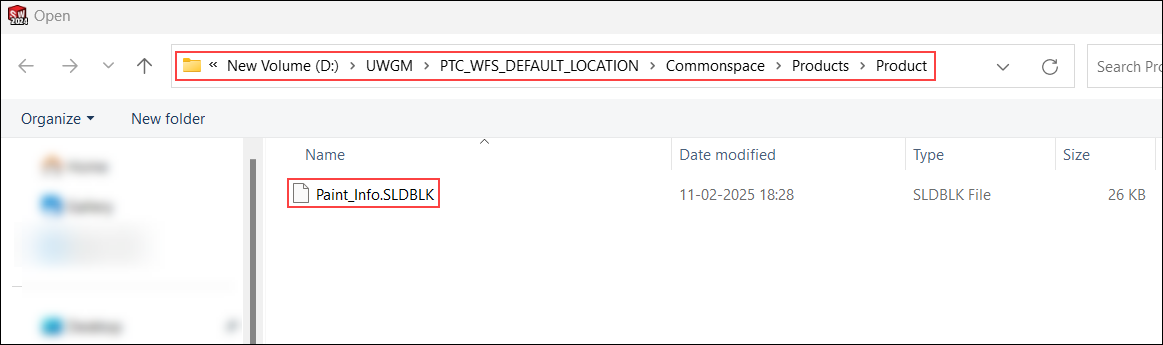

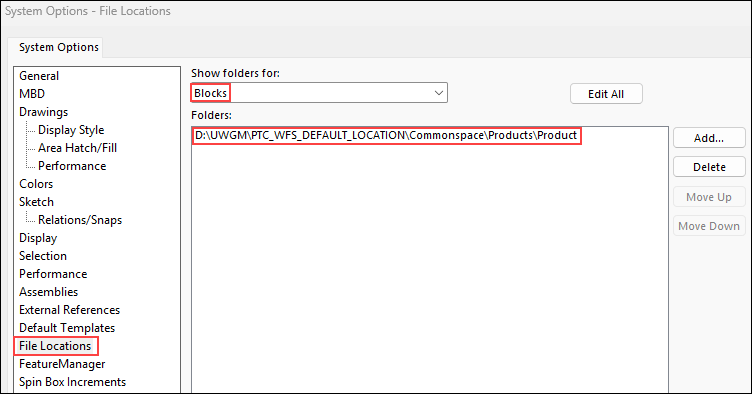

例如，对于 *.sldblk 文件，在 Show folders for 列表中选择 Blocks，并将路径添加到 Windchill 公用区文件夹中，如下面的示例所示：
将路径添加到 Windchill 公用区后，您可以在 SOLIDWORKS 中使用来自 Windchill 的检入模板文件。
对于 Blocks，您还可以在 SOLIDWORKS Design Library 中添加公用区文件夹路径。这会允许您将 Blocks 从 Design Library 直接拖动到 SOLIDWORKS 图形区域中。
 | *.slddrt、 *.sldblk和 *.sldbomtbt 文件格式不支持下列 PDM 操作： • > • 从 Windchill 打开 |
从 Windchill 13.1.1.0 开始，对于 SOLIDWORKS，会将“不允许依据文档类型的产品结构链接”首选项的默认值设置为 FORMAT。此设置可防止“格式文档”类别中的 CAD 文档创建与 Windchill 部件的所有者关联，即使您在检入期间选中了“自动将部件关联至 CAD 文档”复选框也是如此。请参阅配置自动关联。
| | 要将“格式文档”类别中的部件与 CAD 文档自动关联，请清除默认首选项值。 |
