映射属性和参数 (SOLIDWORKS)
下面列出了设置 SOLIDWORKS 参数 (需要在 Windchill 中识别) 时有关大小写的详情：
• Windchill 在其属性的处理过程中区分大小写，但不是所有创作应用程序都是。
• 如果 SOLIDWORKS 不支持区分大小写的属性名称，则无论这些名称在 SOLIDWORKS 中如何显示，都应作为全大写字符的值进行处理。
• Windchill 可变属性“名称”区分大小写；因此，当创建要映射到不支持区分大小写属性的 SOLIDWORKS 参数的可变属性时，名称必须全部为大写字符，否则管理员必须将可变属性的名称显式映射到 CAD 参数的名称。
• 在某些情况下，创作应用程序不支持区分大小写的参数；但却支持大小写混合的参数。这意味着用户不能创建名为 Cost 或 COST 的参数，但用户可以键入 COST、Cost 或 cost。
管理员可在“特性”窗口中设置 SOLIDWORKS 端的属性。然后，在 Windchill 中的 > > 下，管理员映射此属性。请按下列过程来映射属性和参数：

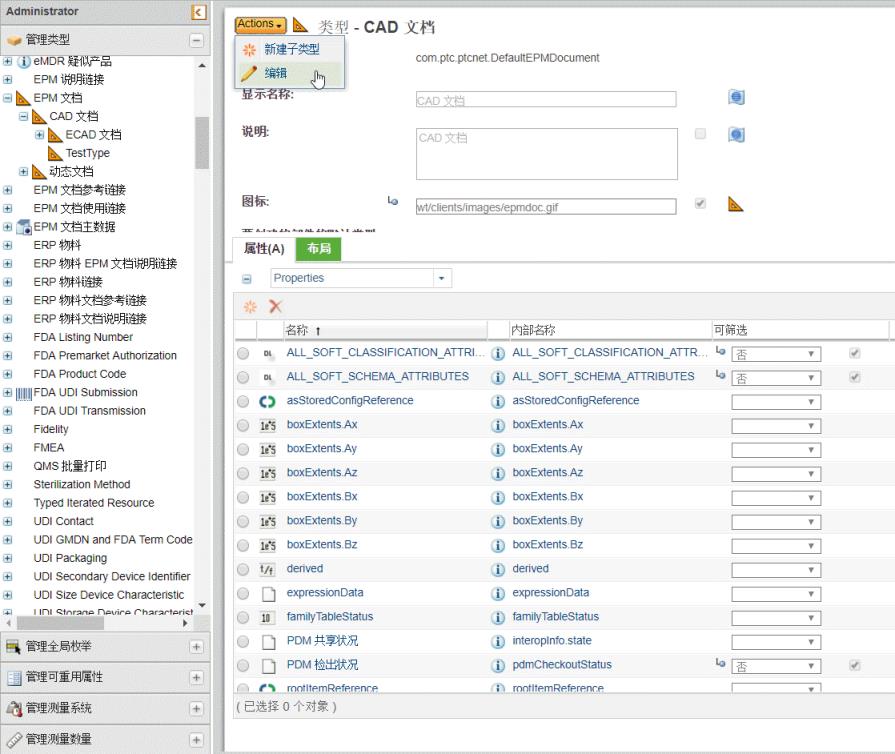

1. 请按下列步骤检出“CAD 文档”可变类型。
a. 在“管理类型”中，展开“EPM 文档”可变类型。
b. 选择“CAD 文档”。
c. 从“操作”下拉列表中选择“编辑”图标。即可对“CAD 文档”可变类型进行修改，如下图所示。
2. 您可选取在此时创建新属性。请按下列步骤创建新属性。
3. 单击“属性”选项卡上的“新建属性”图标
。
。4. “新建属性”窗口的创建由三个步骤组成：
a. 定义属性
b. 选取全局属性
c. 设置特性
输入各个步骤的信息，然后单击“下一步”。完成后，单击“确定”创建新属性。返回到“管理类型”窗口，右侧窗格中将显示属性的信息页面。
定义属性
1. 指定对象的“内部名称”。这是必填字段。
2. 选择属性的“类型”。并不能在各个类型上创建所有类型的属性。只会显示可在类型上创建的属性类型。
◦ “全局”- 一个全局属性可以有零个或多个属性值。在先前的版本中，全局属性被认为是基于实例的属性。使用“管理全局属性”窗口创建全局属性集。
◦ “别名”- 别名属性是相关对象上的属性的别名。它们可以有零个到多个值。
◦ “计算的”- 已计算属性是通过使用公式从其他属性的值衍生而来的。它们可以有零个到多个值。
选取全局属性
对于全局属性类型，从“全局属性”表格中选择新属性所基于的全局属性。全局属性集由在“管理全局属性”窗口中定义的属性组成。全局属性类型的数据类型是由选定全局属性的数据类型来决定的。
设置特性
输入属性的特性值。根据属性类型和数据类型的组合或全局属性定义，可用的特性会有所不同。某些特性 (properties) 是必需的并且必须在创建属性 (attribute) 前进行指定。在属性信息页面上创建属性后，可指定或编辑属性的大多数特性。
Windchill 中的属性设置

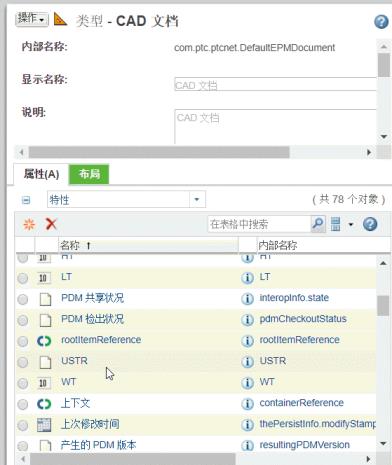

要在 Windchill 中映射属性，完成以下操作。

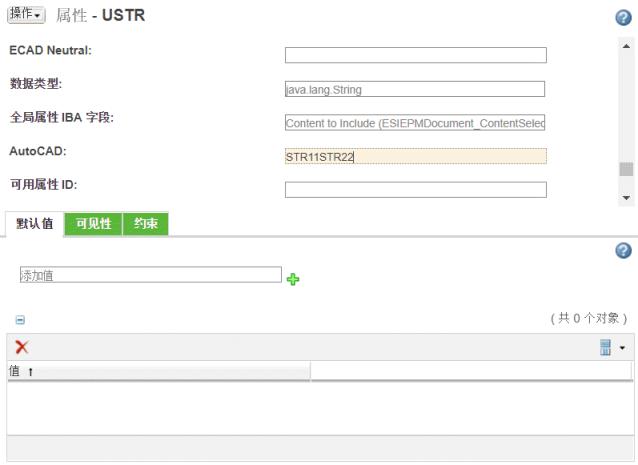

1. 单击要映射的属性旁的“信息”图标。
2. 在创作应用程序的旁边，输入要映射属性依据的所需值。
 | 通过使用竖线 (|) 关键字进行分隔可以设置多个映射。 |
3. 保存您所做的更新。
在 SOLIDWORKS 中设置属性
要完成此参数的映射，请执行以下步骤：
1. 打开 SOLIDWORKS 并导航至 > > 。
2. 创建与在 Windchill 中创建的参数具有完全相同名称的参数。
3. 选择“添加”。打开“添加自定义特性”窗口。
4. 键入和在 Windchill 中完成的完全相同的名称，并对其赋予相同的值。
5. 选择“确定”。
6. 添加参数及其相应值。
将通过上载或检入 CAD 部件或绘图时使用的 Windchill 属性名称在 Windchill 中识别此属性。
将特定于 SOLIDWORKS 配置的特性映射到 Windchill 属性
从 Windchill Workgroup Manager 13.0.2.1 版本开始，可以将 SOLIDWORKS 中的所有配置特定特性都映射到 Windchill 属性。这适用于 SOLIDWORKS 的 Custom 和 Configuration 选项卡中的特性。
要启用映射，请将 propagate.swx.standard.configs 首选项设置为 Default、Standard 或 wgmclient.ini 文件中的任何自定义值 (One/Two/Three/Four)。
• 配置支持 - propagate.swx.standard.configs 首选项适用于 Windchill 中的 CAD 文档。只有在 CAD 文档具有单个不受控的默认配置时，该首选项才有效。
| | 如果 CAD 文档在 Windchill 中具有受控的 Family 配置，则不支持此功能。 |
• 属性更新 - 通过 Windchill 打开 CAD 文档时，CAD 应用程序会更新选项卡中包含特性的 Windchill 属性。
• 属性优先级 - 如果 Configuration 选项卡中的特性同时存在于 Custom 和 Configuration 选项卡中，则该特性会映射到 Windchill。
• 系统属性 - Windchill 系统属性存储在 SOLIDWORKS 的 Configuration 选项卡中。
• 配置名称列表 - 按顺序列出配置名称。如果 SOLIDWORKS 文件中提供的多个不受控实例列出配置名称，则列表中最早的名称将在 Windchill 中更新。
