在 Windchill 中使用中性格式 CAD 数据进行设计
在 CAD 应用程序中，可以打开存储在 Windchill 中的中性格式 CAD 数据，例如 STEP、IGES、JT 和 PARASOLID。利用此技术可将导入的数据与设计无缝集成，并将其保存回 Windchill。
例如，如果在 NX 中创建中性数据文件并将其保存到 Windchill，则可以在 SOLIDWORKS 中或在与 Windchill 连接的任何其他 CAD 应用程序中打开该文件。
在 CAD 应用程序中打开中性格式的 CAD 数据文件
只有在使用相应 CAD 应用程序中的原生 > 命令打开中性数据文件时，才支持中性数据文件。
要从工作区中打开中性格式 CAD 数据文件，请在相应的 CAD 应用程序中单击 > 。
 |
对于 NX、SOLIDWORKS 和 Autodesk Inventor，从工作区打开中性格式 CAD 数据。
对于 Creo Elements/Direct Modeling 和 CATIA V5，请从工作区本地目录 (PTC_WLD_ROOT) 打开中性格式 CAD 数据。
|
转换中性格式 CAD 数据并保存到 Windchill
在 CAD 会话中打开中性格式 CAD 数据后，可使用原生 CAD 格式将其保存到 Windchill。
对于 NX、SOLIDWORKS 和 Autodesk Inventor：单击 > ，将文件保存到 Windchill。
对于 Creo Elements/Direct Modeling 和 CATIA V5：单击 > ，将文件保存到 Windchill。
您也可以将转换后的数据插入到装配中，但要先将转换后的数据保存到工作区，然后再将其插入到装配中。
|
|
• 如果中性格式 CAD 数据文件包含装配结构，则将装配结构作为单一部件打开，然后以原生 CAD 格式将其保存到 Windchill 中以避免出现幻影链接。
• 在 SOLIDWORKS 中，仅部件文件的 Parasolid (*.x_t) 能够以原生 CAD 文件格式 (*.SLDPRT) 保存到 Windchill。目前不支持装配文件的 Parasolids。
|
以下是受支持的中性 CAD 数据格式的列表，CAD 工具可使用 Windchill Workgroup Manager 将其作为原生 CAD 数据打开并保存到 Windchill。

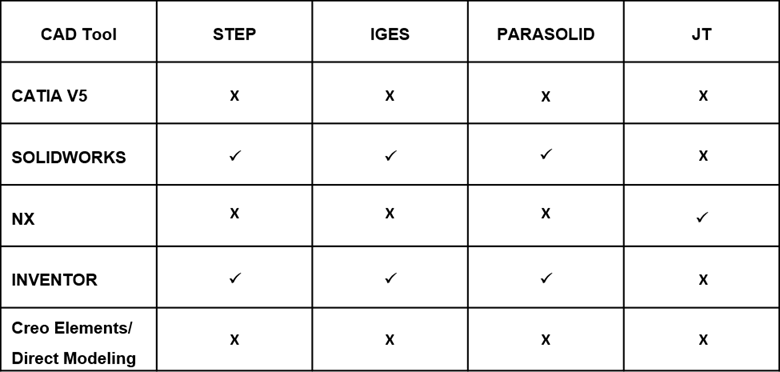

Windchill 中支持的中性 CAD 数据格式

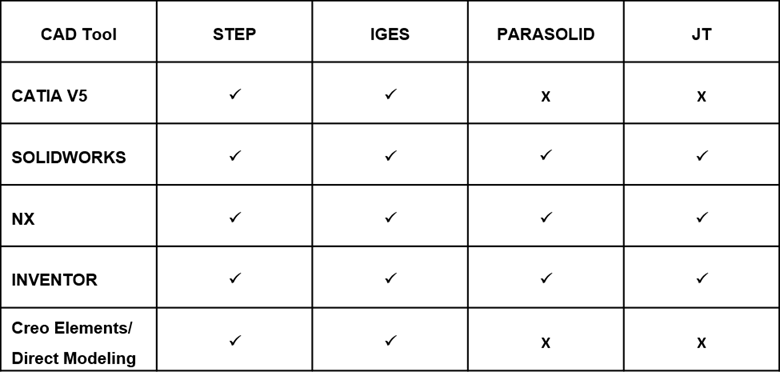

以下是 CAD 工具可使用 Windchill Workgroup Manager 创建并保存到 Windchill 中的中性 CAD 数据格式的列表。
| | Windchill 中目前不支持 *.x_b Parasolid 文件。 |
