Просмотр сводных отчетов
Сводные отчеты доступны на вкладке Вложения пакета.
Чтобы открыть эту вкладку, выполните следующие действия.
1. Добавьте новую вкладку на странице пакета "Коллектор объектов" или "Коллектор контекстов".
2. Щелкните меню Настроить в правом верхнем углу.
3. Выберите > .

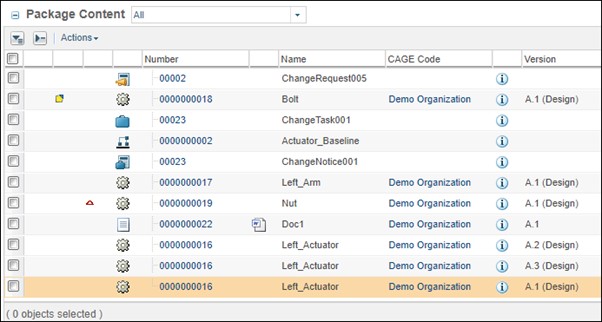

На следующем изображении показаны объекты, добавленные в пакет и помеченные как Заблокировано для репликации.
• Деталь Bolt взята на изменение
• Деталь Nut является общим изменяемым объектом для ChangeTask001 и ChangeRequest005
• Actuator_Baseline является управляемой опорной структурой
• Деталь Left_Actuator является родительской по отношению к Left_Arm и связана с документом Doc1
Сгенерированные отчеты
Ниже перечислены создаваемые отчеты.

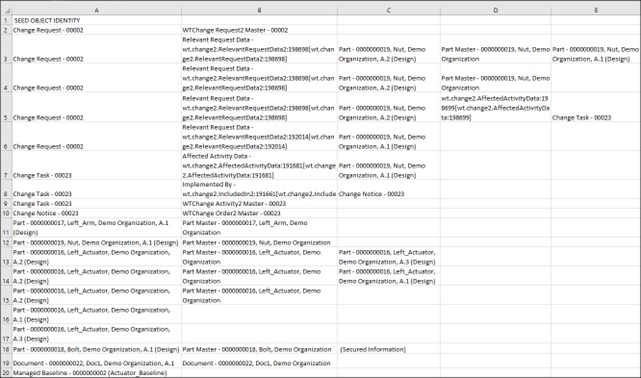

Summary_Dependency_Chain
Показывает цепочку объектов, которые зависят от выбранных и помеченных как Заблокировано для репликации. Перечисляются только объекты, настроенные для сбора как зависимые.
Дополнительные сведения см. в разделе Зависимые объекты, включенные в блокировки репликации.
Разбивка по столбцам:
• Столбец 1 - реквизиты выбранного объекта
• Столбец 2 - реквизиты его зависимого объекта
• Столбец 3 - реквизиты объекта, зависимого от второго столбца, и т. д.
Подсветка строк:
• Строки 2-6: собираются объекты, зависимые от "Запроса на изменение - 00002". Первая строка содержит мастер запроса на изменение, за ним следуют различные версии изменяемого объекта - Nut A.1 и A.2. Кроме того, собирается задание на изменение - 00023, поскольку Nut служит общим изменяемым объектом для задания на изменение и для запроса на изменение.
• Строки 7-9: гайка для изменяемого объекта, связанное извещение об изменении и мастер собираются как зависимые объекты от задания на изменение 00023.
• Строка 10: только мастер собирается как зависимый для извещения об изменении 00023.
• Строки 11-17: различные версии выбранных деталей собираются вместе с мастером.
• Строка 18: деталь Bolt взята на изменение, поэтому реквизиты его рабочей копии отображаются как Защищенная информация.
• Строка 19: собирается мастер выбранного документа.
• Строка 20: несмотря на то что управляемая опорная структура указана в отчете, она не будет заблокирована для репликации. Неподдерживаемые объекты подробно описаны в отчете Summary_ExcludedObjects.

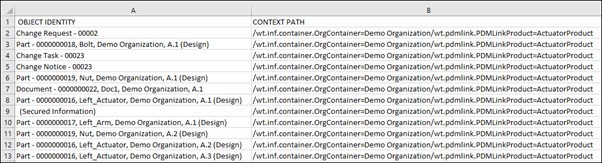

Summary_Objects_ToBe_Marked
Список объектов, помеченных как Заблокировано для репликации, вместе с их реквизитами и путем контекста.
В отчете перечисленные детали, задание на изменение, извещение об изменении, запрос на изменение, документ и рабочая копия взятой на изменение детали Bolt будут отмечены как объекты, которые будут помечены как Заблокировано для репликации.

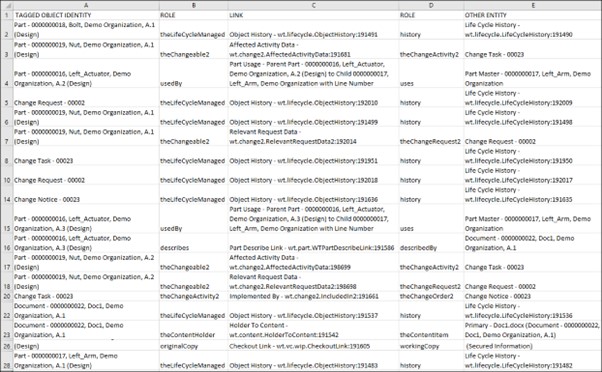

Summary_ToBe_Deleted_Links
Этот отчет описывает связи, запланированные для удаления после репликации.
Задание на изменение является исключением и будет удалено из целевой системы в процессе импорта.
В отчет включаются сведения, такие как реквизиты выбранного объекта, тип связи, объекты роли A и роли B, связанные с этой связью, а также зависимый объект.
Допустимые для удаления ссылки включают следующие: "История объекта", "Связь с описанием детали", "Применил", "Данные изменяемого задания", "Связанные данные запроса", "Ссылка для взятия на изменение", "Использование детали" и "Содержимое носителя".
Summary_ExcludedObjects
Список объектов, которые либо не подходят для пометки Заблокировано для репликации, либо не поддерживаются для репликации. В отчет также включаются объекты, которые уже реплицированы. Каждая запись отображает реквизиты объекта и путь контекста, указывающий его расположение.
Управляемая опорная структура отображается в отчете, поскольку она не поддерживается для пометки Заблокировано для репликации.

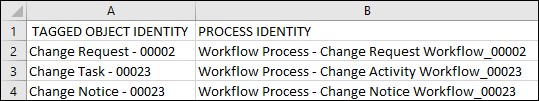

Summary_Open_Workflows
Список объектов, которые могут быть помечены как Заблокировано для репликации, но имеют активные рабочие процессы. Эти рабочие процессы завершаются перед применением блокировки репликации после голосования по согласованию. Если пакет отклоняется, рабочие процессы остаются активными. В отчете отображаются реквизиты каждого объекта вместе со связанными выполняющимися процессами. В предоставляемом отчете рабочие процессы для запроса на изменение, задания на изменение и извещения об изменении отображаются как активные для соответствующих объектов изменения.
Summary_Violators
Список объектов, которые препятствуют применению блокировки "В процессе передачи". Нарушения имеют место, когда объект, который должен быть помечен как Заблокировано для репликации, либо взят на изменение, либо существует как рабочая копия, либо попадает в одну из следующих категорий:
• Зарезервированная рабочая копия: объект взят на изменение в Creo.
• Личная рабочая копия: частная копия объекта изменяется и выгружается в базу данных без взятия на изменение в Creo.
• Только рабочая область: объект создан в Creo, но не выгружен в Windchill.
• Взят на изменение в изолирующую среду: объект взят на изменение из PDM в проект.
• Заключительная итерация: объект, взятый на изменение в проект, возвращается в PDM.
• Единичная версия: объект создается как единичная версия, которая не будет отражена в последовательности главных версий. При взятии объекта на изменение в проект также создается единичная версия.
При обнаружении нарушений создается задание доработки и задается процесс маршрутизации "Доработка". Эти проблемы должны быть устранены до повторного направления пакета для проверки зависимостей.
В отчете отображаются реквизиты каждого объекта, нарушающего правила, а также значения ИСТИНА или ЛОЖЬ для перечисленных выше категорий. В предоставленном отчете болт помечен как взятый на изменение.
 | • Флажок Копировать информацию о доставке в диалоговом окне Создать новую ревизию не работает для пакетов коллектора объектов или коллектора контекстов. Если установить этот флажок, информация о доставке не будет перенесена в новую версию пакета. • Чтобы получить доступ к содержимому и сводным отчетам, созданным для пакета коллектора контекста, пользователи, которым назначена роль Утверждающий пакет, должны быть участниками обеих групп Администраторы репликации пакета и Центр репликации. |
