Использование настройки "Метод генерации технологических процессов"
Настройка Метод генерации технологических процессов определяет метод создания технологических процессов. Для этой настройки доступны следующие опции:
• Для каждой вед. материалов (по умолчанию) - генерирует технологический процесс для каждой ведомости материалов.
• Для каждого плана маршрутизации - генерирует технологический процесс для каждого плана маршрутизации, связанного с базовым технологическим процессом.
• Для каждого завода - генерирует технологический процесс для каждого завода, связанного с базовым технологическим процессом.
Рассмотрим следующие примеры использования.
Для каждой вед. материалов
Для настройки Метод генерации технологических процессов задается значение Для каждого плана маршрутизации.
Пример 1
Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомость материалов BOM_1 связана с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомость материалов BOM_1, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите BOM_1 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

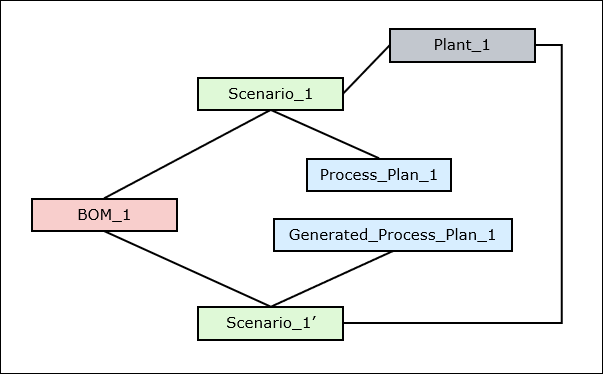

На основании сделанного выбора система генерирует технологический процесс Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданном технологическом процессе.
 | Система также связывает созданный технологический процесс Generated_Process_Plan_1 с BOM_1. |
Пример 2

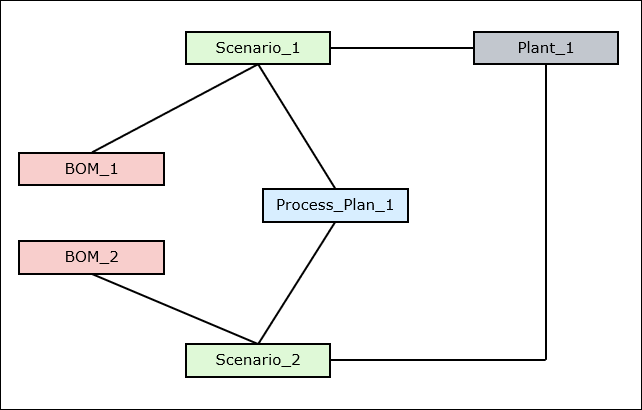

Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• План маршрутизации Scenario_2 связывается с BOM_2, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

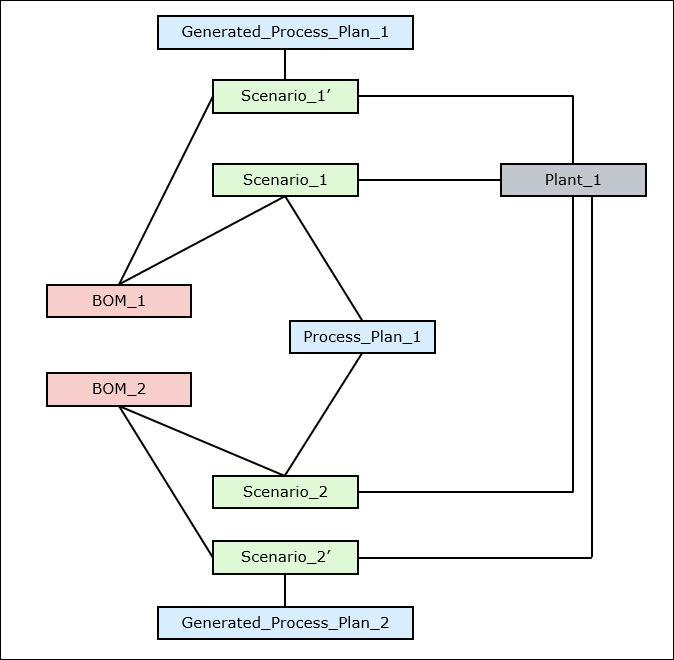

На основе этого выбора система создает два технологических процесса: Generated_Process_Plan_1 и Generated_Process_Plan_2. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система также связывает созданные технологические процессы Generated_Process_Plan_1 и Generated_Process_Plan_2 с ведомостями материалов BOM_1 и BOM_2 соответственно. |
Пример 3

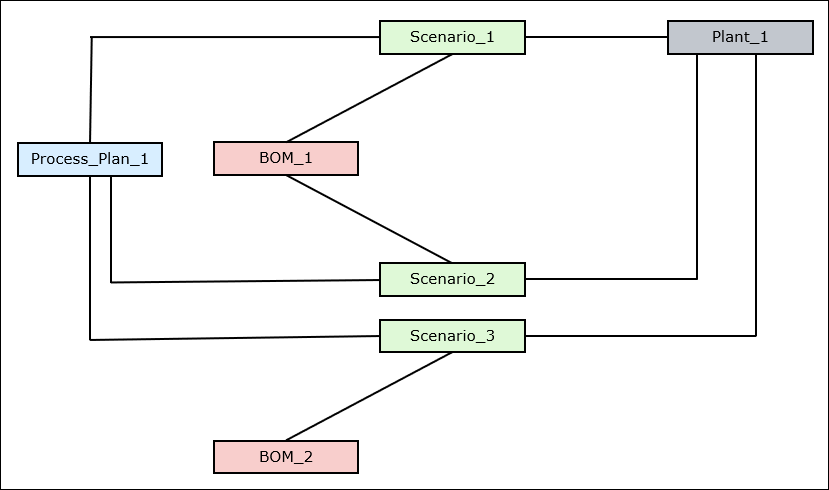

Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• Планы маршрутизации Scenario_1 и Scenario_2 связаны с BOM_1, Process_Plan_1 и Plant_1.
• План маршрутизации Scenario_3 связывается с BOM_2, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

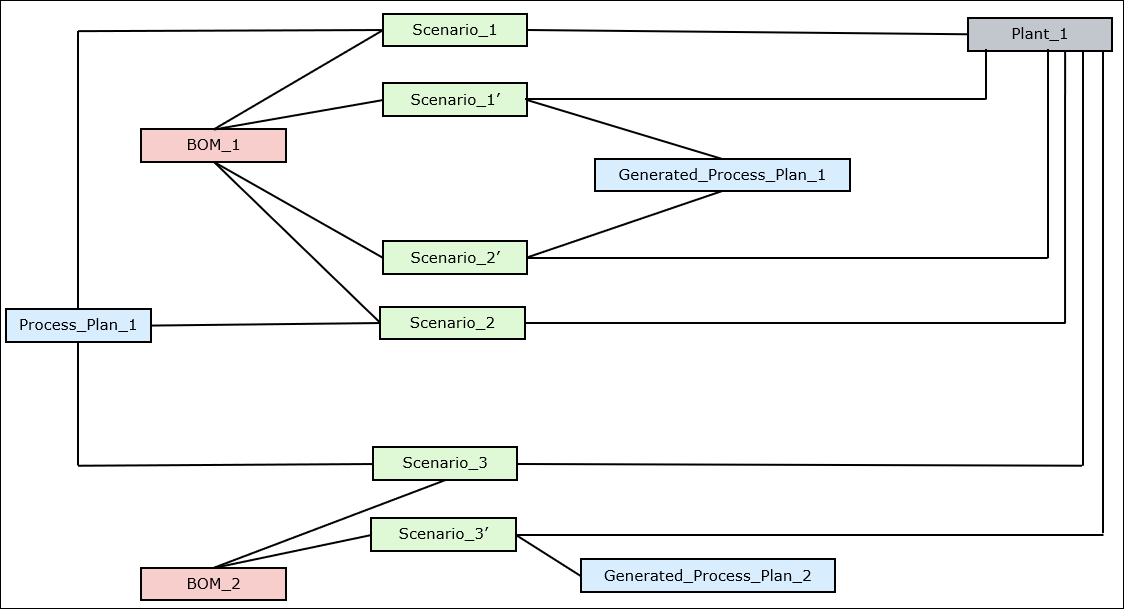

На основе этого выбора система создает два технологических процесса: Generated_Process_Plan_1 и Generated_Process_Plan_2.
◦ Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1.
◦ Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1.
◦ Дублирующаяся версия плана маршрутизации Scenario_3, то есть Scenario_3', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2.
Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданном технологическом процессе.
| | Система также связывает сгенерированные технологические процессы Generated_Process_Plan_1 и Generated_Process_Plan_2 с ведомостями материалов BOM_1 и BOM_2 соответственно. |
Для каждого плана маршрутизации
Для настройки Метод генерации технологических процессов задается значение Для каждого плана маршрутизации.
Пример 1
Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомость материалов BOM_1 связана с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомость материалов BOM_1, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите BOM_1 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.
На основании сделанного выбора система генерирует технологический процесс Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданном технологическом процессе.
| | Система также связывает созданный технологический процесс Generated_Process_Plan_1 с BOM_1. |
Пример 2

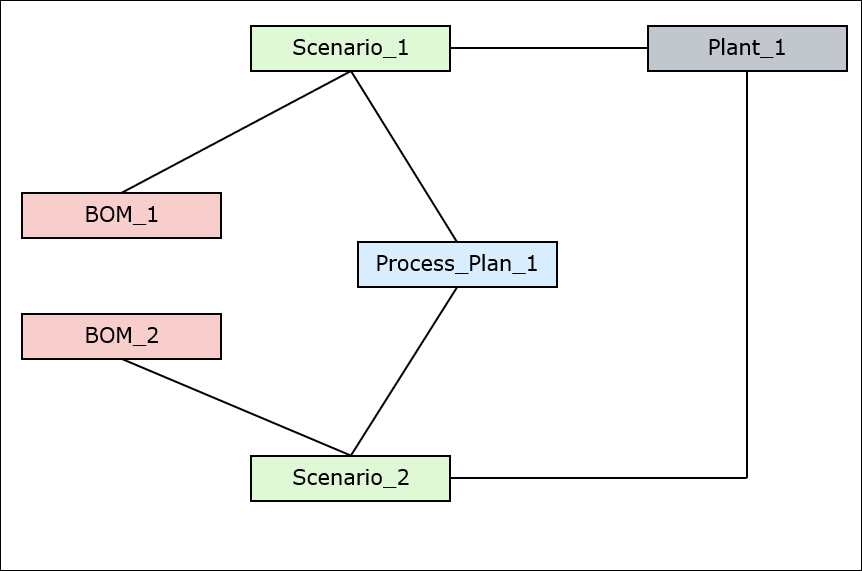

Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• План маршрутизации Scenario_2 связывается с BOM_2, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

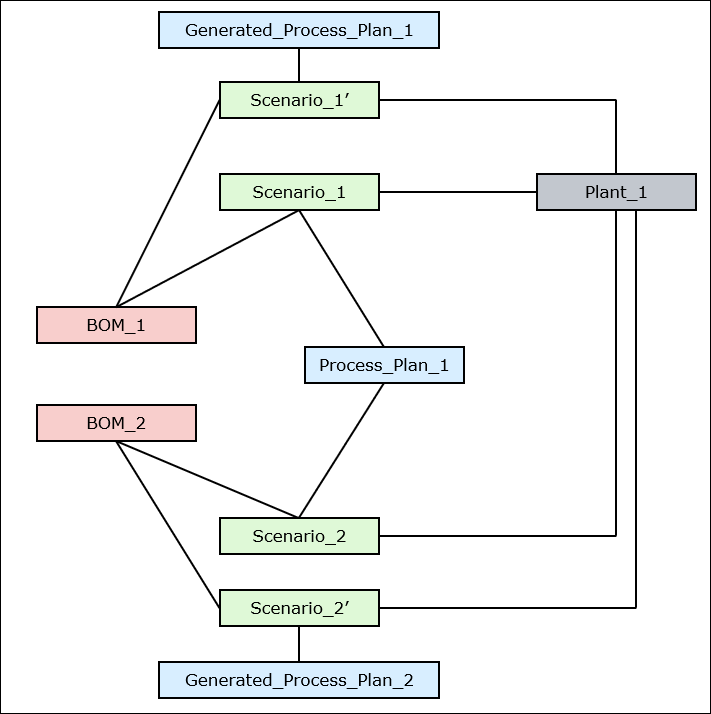

На основе этого выбора система создает два технологических процесса: Generated_Process_Plan_1 и Generated_Process_Plan_2. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система также связывает созданные технологические процессы Generated_Process_Plan_1 и Generated_Process_Plan_2 с ведомостями материалов BOM_1 и BOM_2 соответственно. |
Пример 3

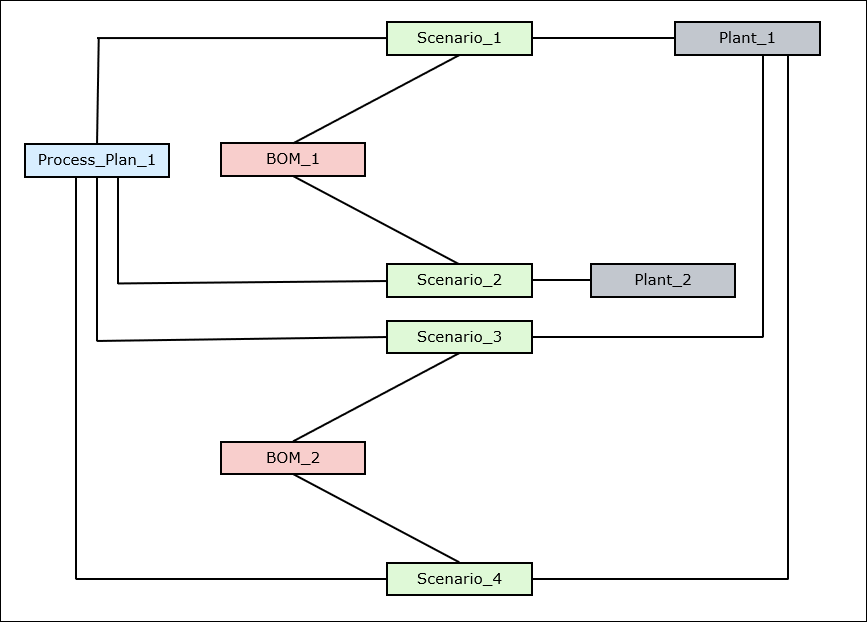

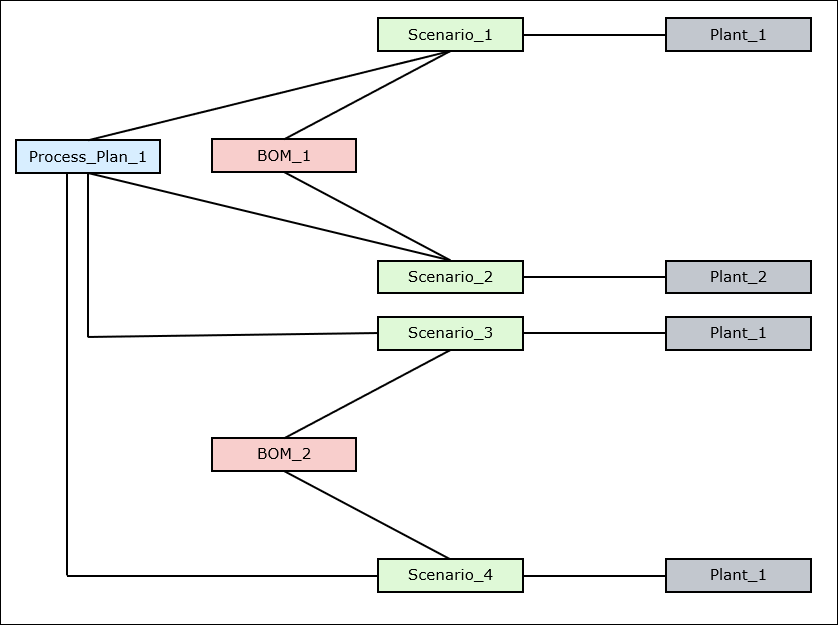

Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• План маршрутизации Scenario_2 связывается с BOM_1, Process_Plan_1 и Plant_2.
• Планы маршрутизации Scenario_3 и Scenario_4 связаны с BOM_2, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

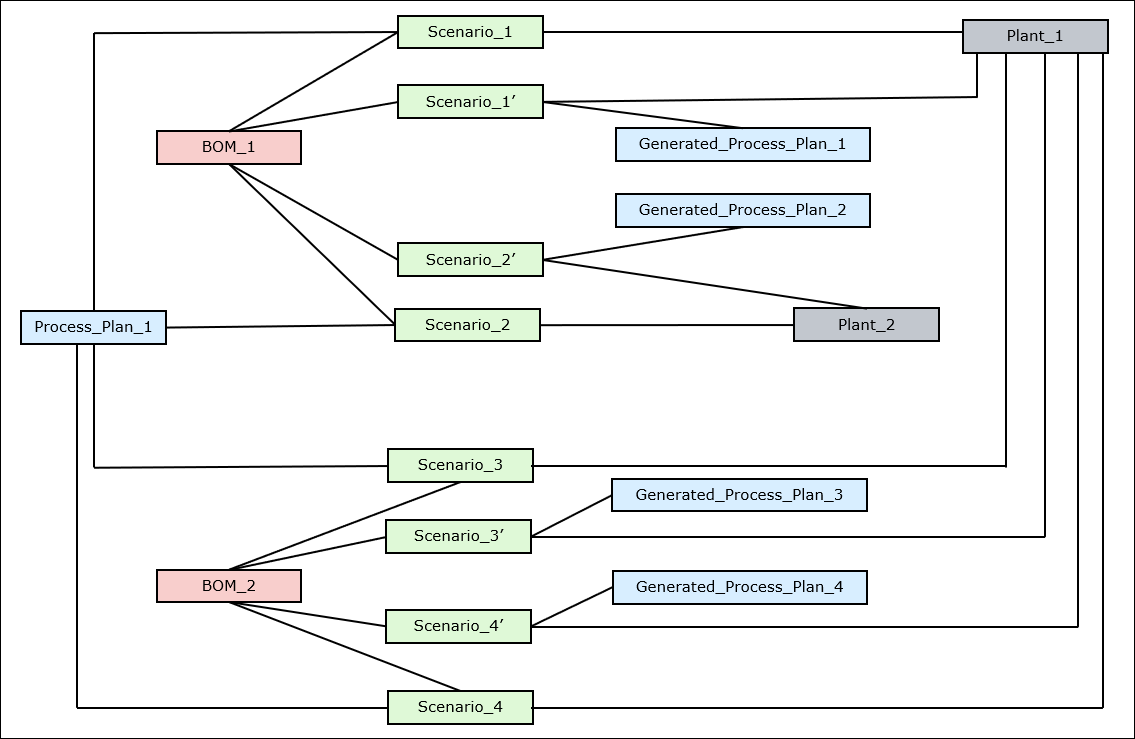

На основе этого выбора система создает четыре технологических процесса: Generated_Process_Plan_1, Generated_Process_Plan_2, Generated_Process_Plan_3 и Generated_Process_Plan_4.
◦ Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1.
◦ Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2.
◦ Дублирующаяся версия плана маршрутизации Scenario_3, то есть Scenario_3', связывается с вновь созданным технологическим процессом Generated_Process_Plan_3.
◦ Дублирующаяся версия плана маршрутизации Scenario_4, то есть Scenario_4', связывается с вновь созданным технологическим процессом Generated_Process_Plan_4.
Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система также связывает созданные технологические процессы Generated_Process_Plan_1 и Generated_Process_Plan_2 с BOM_1. Система также связывает созданные технологические процессы Generated_Process_Plan_3 и Generated_Process_Plan_4 с BOM_2. |
Для каждого завода
Для настройки Метод генерации технологических процессов задается значение Для каждого завода.
Пример 1
Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомость материалов BOM_1 связана с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомость материалов BOM_1, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите BOM_1 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.
На основании сделанного выбора система генерирует технологический процесс Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система также связывает созданный технологический процесс Generated_Process_Plan_1 с BOM_1. |
Пример 2
Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• План маршрутизации Scenario_2 связывается с BOM_2, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.
На основе этого выбора система создает два технологических процесса: Generated_Process_Plan_1 и Generated_Process_Plan_2. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система также связывает сгенерированный технологический процесс Generated_Process_Plan_1 с BOM_1. Система также связывает сгенерированный технологический процесс Generated_Process_Plan_2 с BOM_2. |
Пример 3

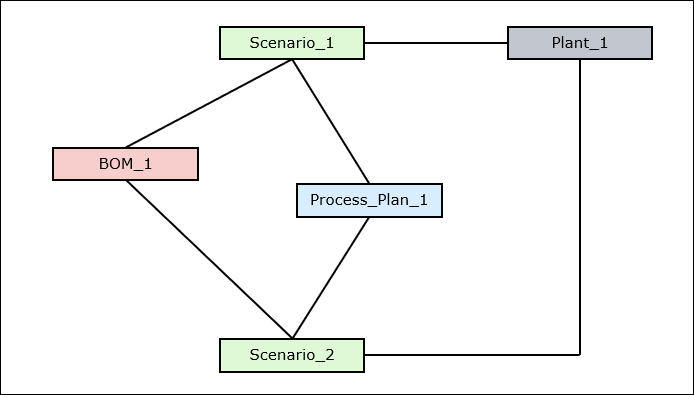

Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомость материалов BOM_1 связана с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомость материалов BOM_1, в окне выбора дерева браузера технологического процесса.
• Планы маршрутизации Scenario_1 и Scenario_2 связаны с BOM_1, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.
На основе этого выбора система создает два технологических процесса: Generated_Process_Plan_1 и Generated_Process_Plan_2. Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1. Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2. Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система также связывает созданный технологический процесс Generated_Process_Plan_1 с BOM_1. |
Пример 4

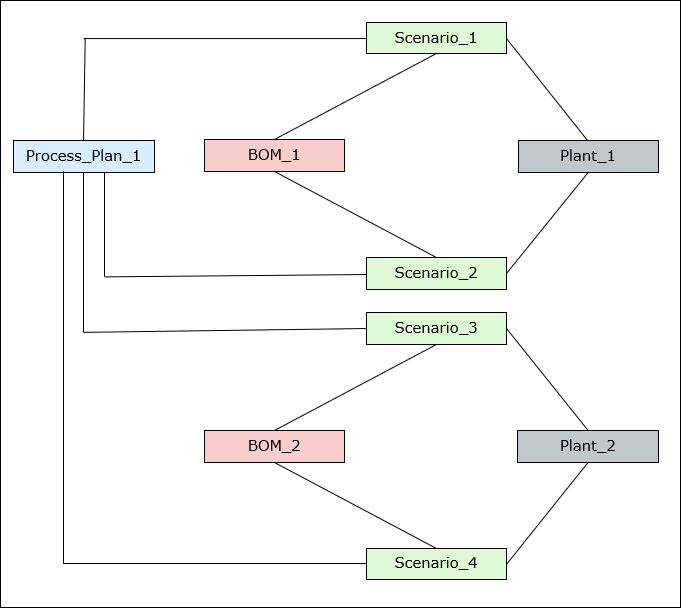

Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• Планы маршрутизации Scenario_1 и Scenario_2 связаны с BOM_1, Process_Plan_1 и Plant_1.
• Планы маршрутизации Scenario_3 и Scenario_4 связаны с BOM_2, Process_Plan_1 и Plant_2.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

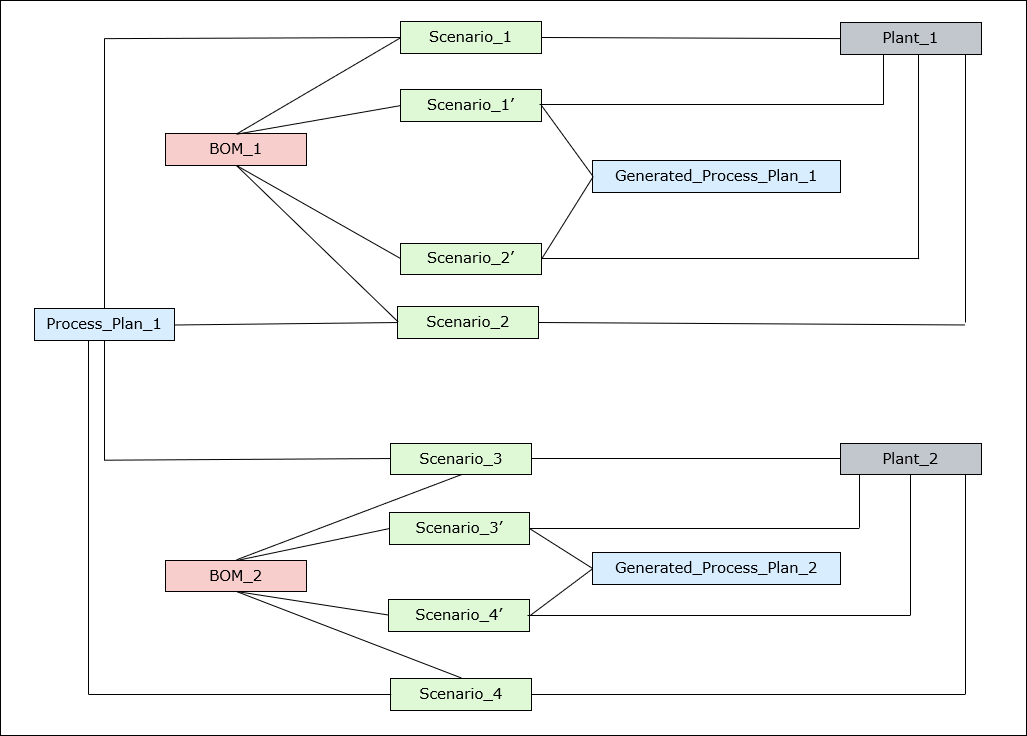

На основе этого выбора система создает два технологических процесса: Generated_Process_Plan_1 и Generated_Process_Plan_2.
◦ Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1.
◦ Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1.
◦ Дублирующаяся версия плана маршрутизации Scenario_3, то есть Scenario_3', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2.
◦ Дублирующаяся версия плана маршрутизации Scenario_4, то есть Scenario_4', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2.
Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданном технологическом процессе.
| | Система также связывает сгенерированные технологические процессы Generated_Process_Plan_1 и Generated_Process_Plan_2 с ведомостями материалов BOM_1 и BOM_2 соответственно. |
Пример 5
Рассмотрим следующую структуру.
• Откройте базовый технологический процесс Process_Plan_1 в браузере технологического процесса.
• Ведомости материалов BOM_1 и BOM_2 связаны с базовым технологическим процессом Process_Plan_1. Откройте структуру, содержащую ведомости материалов BOM_1 и BOM_2, в окне выбора дерева браузера технологического процесса.
• План маршрутизации Scenario_1 связывается с BOM_1, Process_Plan_1 и Plant_1.
• План маршрутизации Scenario_2 связывается с BOM_1, Process_Plan_1 и Plant_2.
• Планы маршрутизации Scenario_3 и Scenario_4 связаны с BOM_2, Process_Plan_1 и Plant_1.
• После создания технологических процессов щелкните вкладку Сгенерированные технологические процессы в браузере технологического процесса, чтобы просмотреть созданные технологические процессы. Щелкните созданный технологический процесс, чтобы открыть его в браузере технологического процесса. Выберите вкладку Связанные, чтобы просмотреть информацию о различных связанных объектах.
1. В браузере технологического процесса выберите базовый технологический процесс Process_Plan_1.
2. Выберите ведомости материалов BOM_1 и BOM_2 в окне выбора дерева.
3. Инициируйте действие Генерировать технологические процессы. Дополнительные сведения см. в разделе Создание сгенерированного технологического процесса.

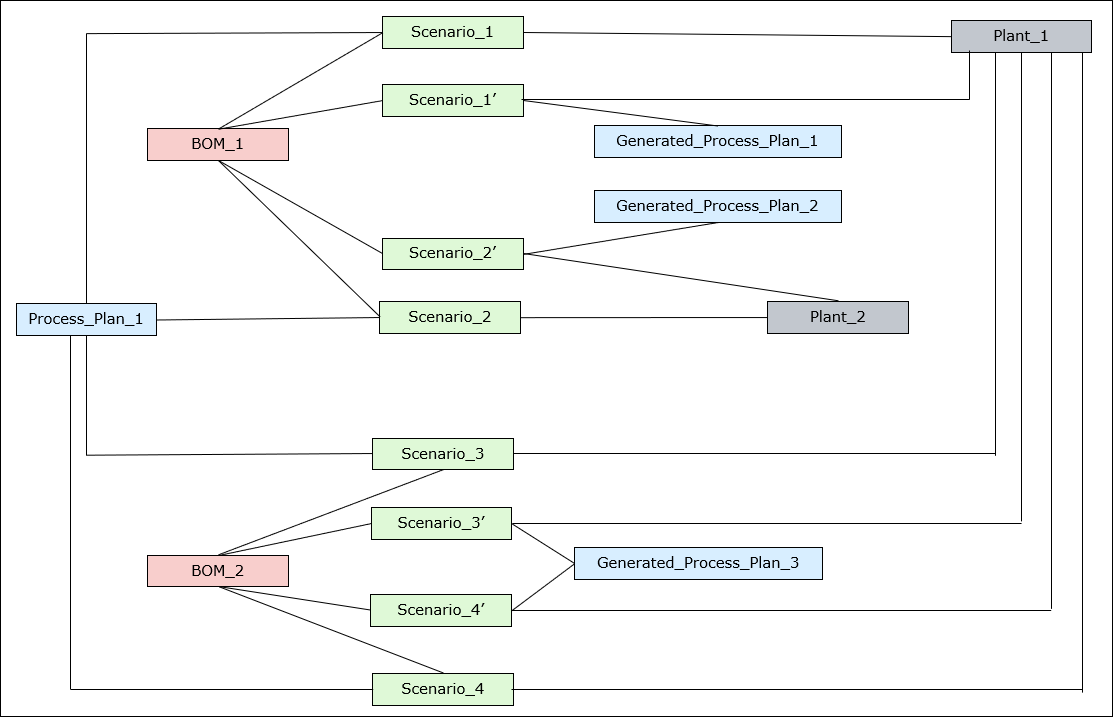

На основе этого выбора система генерирует три технологических процесса: Generated_Process_Plan_1, Generated_Process_Plan_2 и Generated_Process_Plan_3.
◦ Дублирующаяся версия плана маршрутизации Scenario_1, то есть Scenario_1', связывается с вновь созданным технологическим процессом Generated_Process_Plan_1.
◦ Дублирующаяся версия плана маршрутизации Scenario_2, то есть Scenario_2', связывается с вновь созданным технологическим процессом Generated_Process_Plan_2.
◦ Дублирующаяся версия плана маршрутизации Scenario_3, то есть Scenario_3', связывается с вновь созданным технологическим процессом Generated_Process_Plan_3.
◦ Дублирующаяся версия плана маршрутизации Scenario_4, то есть Scenario_4', связывается с вновь созданным технологическим процессом Generated_Process_Plan_3.
Все остальные объекты, связанные с базовым технологическим процессом, также перенаправляются или дублируются во вновь созданных технологических процессах.
| | Система связывает сгенерированные технологические процессы Generated_Process_Plan_1 и Generated_Process_Plan_2 с BOM_1. Система также связывает сгенерированный технологический процесс Generated_Process_Plan_3 с BOM_2. |
Дополнительная информация
• Информация, отображаемая в диалоговом окне Синхронизировать технологические процессы, зависит от значения, заданного в настройке Метод генерации технологических процессов. Дополнительные сведения см. в разделе Синхронизация базовых и сгенерированных технологических процессов.
